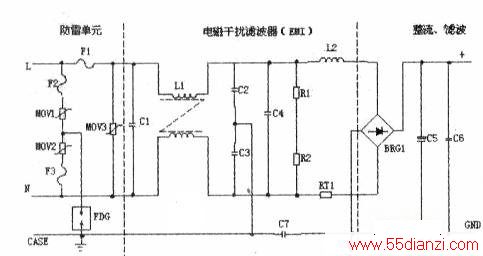

用于UC3842的AC输入整流滤波电路如下图所示：
(l)防雷电路：当有雷击，产生高压经电网导入电源时．由MOV1、MOV2、MOV3: Fl、F2、F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
(2)输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络，主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。当电源开启瞬间，要对c5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高，RT1阻值减小（RTI是负温系数元件）．这时它消耗的能量非常小，后级电路可正常工作。
(3)整流滤波电路：交流电压经BRG1整流后，经c5滤波后得到较为纯净的直流电压。若c5容量变小，输出的交流纹波将增大。
