该开关电源系台湾生产，金属全屏蔽结构，体积仅为20x10x4cm3，型号MODEL:S-100-24，交流输入ACINPUT:110V/220V±15%，直流输出DCOUTPUT:+24V/4.5A，纹波电压≤10mV。

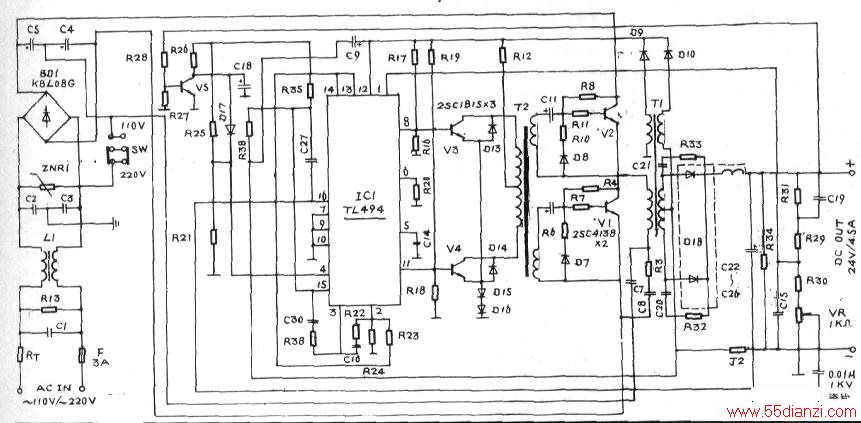

电路见下图。市电220V（或110V）经RT、C1、L1、C2、C3组成的电源滤波器滤去干扰信号后，由垒桥BD1整流，并由C4、C5滤波，形成310V左右的直流不稳定电压加至Q1、Q2的发射极、集电极。
sw为110V/220V选择开关。IC1为美国德克萨斯仪器公司生产的脉宽调制(PWM)开关电源控制电路，内部包含两个误差放大器、死区比较器、振荡器、PWM比较器、基准电源、推挽输出电路等，它可在1～300kHz的开关频率下工作，输出电压达40V、输出电流为200mA。JC1的开关频率达lOOkHz，从⑧、11脚输出推挽调宽信号驱动Q3、Q4工作，Q3、Q4再驱动脉冲变压器T2。由T的两个次级输出低压大电流触发信号，推动大功率开关管Q1、02进行开关放大。开关变压器T1为Q1、Q2的射极负载，从T1次级感应出的脉冲信号经D18（半桥）全波整流及U、C22一C26（并联）滤波后，即可得到平滑的24V稳定电压。IC1的①脚为误差放大器输入端，由它从输出端R29～R31、VR串联网络上取样并反馈回误差放大器，进而控制脉冲输出信号的宽度，从而稳定输出电压不变。16脚为另一个误差放大器的过流取样信号输入端，当输出过流时该误差放大器起作用，使最大脉宽受限制，防止输出管受损。当输出端短路时，Q5截止，从14脚输出的基准电压(5.0V)经R28、D17后加至④脚，内部死区比较器动作，关闭振荡器的输出闸门，防止输出开关管烧毁。D9、D10、C9为IC1提供工作电源。
开机时，Q1、Q2在R4、R8启动电阻的作用下导通，从T1一组绕组感应的电势经D9（或D10）整流后提供IC1工作电压，约零点几秒后自激式振荡工作建立．此时T1的两组绕组输出互为反相的感应电势，经D9、D10全波整流后由C9滤波，供IC1工作用。J2为过流取样电阻，实际为一段锰铜丝，温度系数较低，电阻值为0.02Ω。VR为输出电压微调电阻。
该开关电源安装在屏蔽良好的网孔金属盒内，对外界电路无干扰，散热很好。长期工作可靠性、稳定性均不错，温升不大·实测输出纹波《lOmV，输出功率近100W，用两台S-100-24开关电源组成±24V给IOOW有源低音炮供电，总储备功率近200W。
