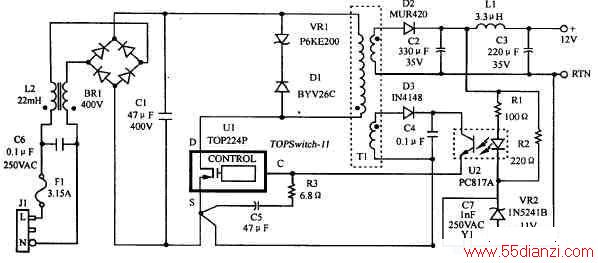

该开关电源电路图工作原理是:交流电源经BR1全波整流及C1滤波后产生直流高压VI,给高频变压器的初级绕组供电.VR1和D1能将漏感产生的尖峰电压钳位到安全值以下,并能衰减振铃电压.VR1采用反向击穿为200V的瞬态电压抑制器P6KE200,D1选用1A/600V超快恢复二极管UF4005.次级绕组电压通过D1、C2、L1、和C3整流滤波,获得12V输出电压Vo.Vo值是由VR2的稳压电压VR2以及线性光耦合器中LED的正向压降VF、R1上的压降这三者之和,即VO=VR2+VF+VR1.R2和VR2还为12V输出提供一个假负载,用以改善轻载时的稳压性能.反馈绕组电压经D3和C4整流滤波后,供给TOP224Y所需偏压,由R2和VR2来调节控制端电流,通过改变输出占空比达到稳压目的.共模扼流圈L2能减少由初级绕组接D端的高压开关波形所产生的共模泄漏电流.C5不仅能滤除加在控制端上的尖峰电压,而且决定了自动重启的频率,还与R1、R3一起对控制回路进行补偿.C6可减少由初级电流的基波与谐波所产生的串模泄漏电流.在上电过程中,直流高压VI建立之后需经过160ms(典型值)的延迟时间,输出电压Vo才达到12V的稳定值.若需增加软启动功能以限制开启电源时的占空比,使Vo平滑地升高,应在稳压管VR2两端并联一只软启动电容C7.C7的容量范围是4.7～47μf.在软启动过程中Vo按照一定的频率升高的,能对TOP224Y起到保护作用;在断电时C7可通过R2进行放电.还可以在初、次级之间加一安全电容C8,用来滤除加在初次级耦合电容引起的干扰.
