⑥脚既是+VCC端，也是监测电源变动信息输入端。当该脚电压≥15v时，其内部逻辑电路就自动关闭⑤脚输出脉冲；⑦脚延时启动外接电附表：TDA4605—2维修参考数据容端，IC内部启动脉冲利用对CP04的充电，起到使开关电源启动延时loms左右；⑧脚过零脉冲输入端。
当该脚无连续脉冲输入或脉冲幅度极小时，内部电路使⑤脚的输出脉冲变成很小的单脉冲。
1.输入与启动控制电路

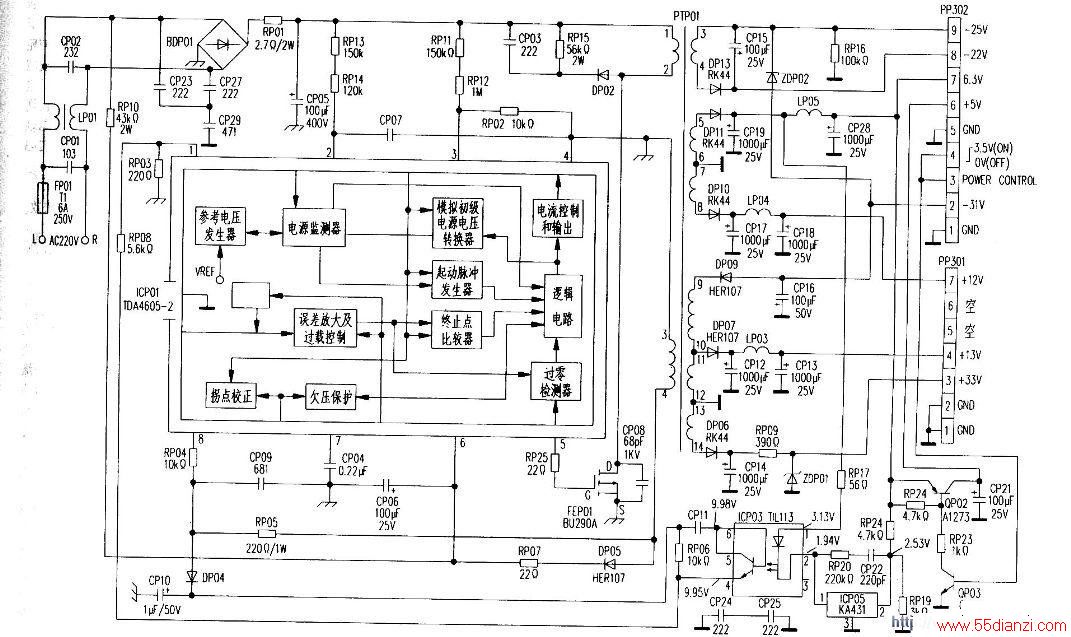

由附图可知，该机电源部分是以ICPOI（TDA4605—2）、FEPO1（BUZ90A）及PTP0I为核心。并辅以ICP03（TILll3）及ICP05（KA431）而成。
AC220V通过保险管FP0l后又经过CP01、LP01、CP02构成的抗干扰电路滤除电网上传输过来的外界高频干扰后分成两路，一路加到BDPO1整流桥上，经RPO1限流、CP05滤波后为电源部分提供能量：
另一路经RPl0降压、CP06滤波后送至ICPOI⑥脚，为ICPO1开始工作提供初始启动电压。
同时电感LPO1、电容CP01、CP02也把本机开关电源本身产生的高频干扰进行抑制，以免污染电网。这样做对于精密音像设备来说是非常必要的。可避免杂散电磁波对影像重放所造成的干扰。
当ICPOl⑥脚得到适当的启动电压后。ICPO1内部电源电位监测器就向基准电压和启动脉冲发生器输出控制电压，使ICPOI⑤脚输出激励脉冲，经RP25加至FEPOI之G极，则其导通，于是PTP0l初级侧①一②绕组中有电流流过，电源电路起振工作。同时初级侧③一④绕组中产生的感应电势经DP05整流、RP07限流、CP06滤波后也送至ICP01（6）脚，为ICP01正常工作提供所需电压。正常工作后的ICPOI⑤脚输出持续的开关激励脉冲，FEPO1在此脉冲的激励下不断的饱和导通与截止。经过PTP01的耦合，其次级各绕组所产生的感应电势经过整流滤波后就得到了整机正常工作所需要的电压。
2.稳压控制
该电源的稳压电路主要由ICP05（KA431）、ICP03（TLl13）及ICPOI等组成。ICP05、ICP03各脚正常工作电压参见附图中所作标注。
ICP05是稳压控制器件，即压控电流元件，其中②端R为调整（ADJ）控制极，④端K为阳极，③端A为阴极。本电源稳压电路的取样点有两处：一处为PTP0l初级侧③一④绕组中产生的感应电压经RP05限流、DP04整流、CPIO滤波后通过ICP03⑤一④端加至ICPOI①脚误差取样输人端，该电压是一个受控电压；另一处是PTP01次级侧⑤一⑥绕组所产生的+6-3V电压端，同时该电压还为ICP03提供工作电压。此电压经RP24、RPl9分压后加至ICP05②端。即调整控制脚，通过控制ICP051勾部IKA电流的变化来控制ICP03①、②脚间发光二极管的电流的大小。亦即改变其发光强度。从而控制ICP03⑤、④端内部光敏三极管的导通强弱，相应地改变加在ICPOI①脚的误差取样电压值的大小，使ICP01内部电路改变其⑤脚输出脉冲的宽度。进而控制开关管FEPOI的导通与截止时间。达到稳定输出电压的目的。
3.保护电路
该电源电路的保护电路主要由以下几部分组成：
（1）过压保护：由ICP01②脚、RPl3、RPl4及CP07等元件组成。当②脚电压因输入电压过高而上升至2.5V时，ICPOI内部的保护电路自动关闭其⑤脚输出脉冲进入保护状态。
（2）欠压保护：由ICP01③脚、RPLL、RPl2及RP02等组成。因市电过低而使③脚电压低于1.5V时。该保护动作，停止ICP01⑤脚脉冲输出。
（3）浪涌电流保护：由CP08、DP02、RPl5及CP03等元件组成。该保护能有效地吸收开关管FEP01由导通突变为截止时产生的浪涌脉冲电压，从而保护FEP01不被击穿。
（4）过载及短路保护：主要由ICPO1⑤脚内部电路组成。当电源负载部分过载或短路导致⑤脚的驱动功率过大时，其内部电路自动关闭脉冲输出门，从而实现该保护。
4.检修经验

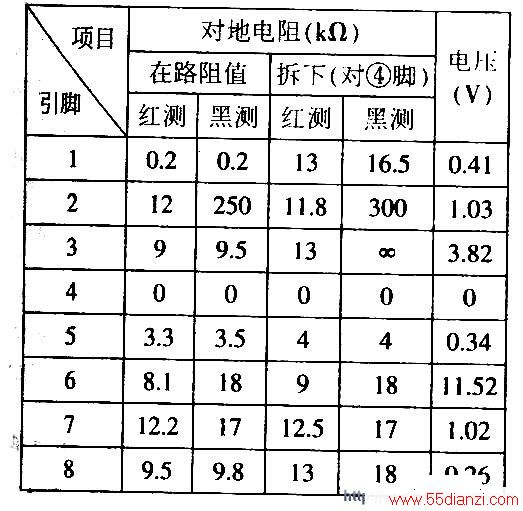

ICP01TDA4605在本机中的参数见附表所示（其中电压采用UT-17数字表直测得，电阻采用MF47万用表Rxlk挡测得）。检查时可以采用下述方法：焊下开关管BUZ90A后通电用uT一17数字表直流电压挡测量以下各脚电压，结果应如下：②脚1.6—7.2V间跳变；③脚1.6～3.4V间眺变；⑤脚0~0.14V间跳变；⑥脚5.5～10.9V间跳变；⑦脚0_3～3.2v间跳变。符合以上测量结果，说明TDA4605正常。若某一脚不正常。则检查该脚外围元件是否有损坏。若无损坏则说明TDA4605已坏，需更换。
开关管FEPO1是大功率增强型N沟道V—MOS场效应管，其主要参数如下：源漏极间最大电压Vgss=900V，漏极电流Idss=8A，最大功率Pdm=120W。可用BUZ91A.
MTM8N90、IXGHl5N1002SK794等直接代换。
