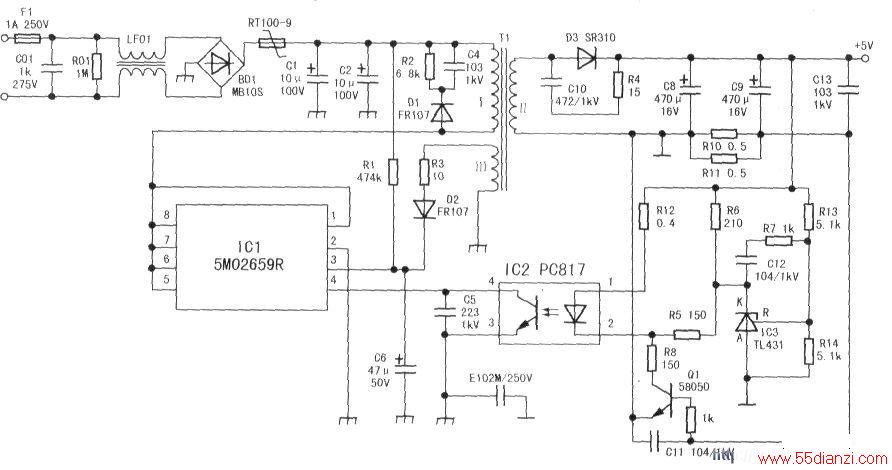

220V市电经C01、R01和LF01组成的净化电路净化后，再经BD1桥式整流、C1、C2滤波得到300V直流电压，一路对开关变压器T1供电，另一路经R1向IC1（3）脚提供启动电源。IC1内含PWM脉宽调制、开关管及控制电路，其（3）脚接电源。功率输出端（1）、（6）～（8）脚接开关变压器初级，（4）脚为输出电压取样端，（2）脚为接地端。
IC1工作时，经T1的Ⅲ绕组感应出的高频电压经R3、D2整流及C6滤波后为IC1（3）脚提供工作电源。变压器的Ⅱ绕组感应输出高频电压经D3整流及C8、c9滤波后为后级电路提供电源。
光电耦合器IC2（PC817）与精密稳压集成块IC3（TL431）配合，完成稳压调整控制。同时使热底板与冷底板隔离。保证用户使用安全。
稳压控制下图中Ic3（TL431）是精密稳压集成电路，与IC2及电阻R5-R7、R13、R14、电容C12等共同组成电压基准源作稳压恒流供电控制。TL431内部有一个2.5v的精密参考电压源，当加到R端（参考极）的电位升高（或下降）时，即导致K端（阴极）的电位下降（或升高）。其稳压调整控制过程是：+5V↑（↓）一Ic3的R端↑（↓）一Ic3的K端↓（↑）一IC2（1）、（2）脚的发光二极管发光强度↑（↓）→+Ic2（3）、（4）脚的光敏三极管内阻↓（T）→Ic1（4）脚的电流↑（↓）→IC1内的开关管导通时间↓（↑）+5v↓（↑）。下图中Ic3（3）脚（K）为稳定的5V，当输出5v电压变化时。这一变化被光耦反馈至IC1的（4）脚，从而控制输出电压的稳定。若要改变输出电压，可调整电阻R13、R14的阻值（加大R13或减小R14的阻值），输出电压提高，反之降低输出电压。
过流保护R10、R11为过流取样电阻，正常情况下Q1不导通，如果过流发生（大于1600mA），则R10和R11两端电压就大于0.6V，Q1的e极电位就会低于-0.6V，因而Q1饱和导通，IC2（2）脚电位变低，IC1（4）脚的电压降到最低，电流最大，开关管截止，保护动作，主输出被封锁。
