开关电源1是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。开关电源和线性电源相比，二者的成本都随着输出功率的增加而增长，但二者增长速率各异。线性电源成本在某一输出功率点上，反而高于开关电源，这一点称为成本反转点。随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新，这一成本反转点日益向低输出电力端移动，这为开关电源提供了广阔的发展空间
现代开关电源有两种：一种是直流开关电源；另一种是交流开关电源。本书要介绍的只是直流开关电源，其功能是将电能质量较差的原生态电 源（粗电），如市电电源或蓄电池电源，转换成满足设备要求的质量较高的直流电压（精电）。直流开关电源的核心是DC/DC转换器。因此直流开关 电源的分类是依赖DC/DC转换器分类的。也就是说，直流开关电源的分类与DC/DC转换器的分类是基本相同的，DC/DC转换器的分类基本上就是直 流开关电源的分类。

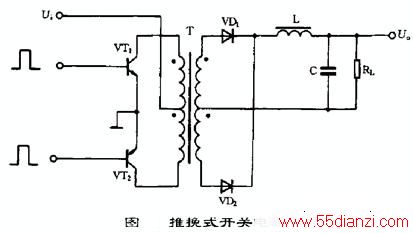

如图所示，该电路图为推挽式开关电源的典型电路。它属于双端式变换电路，高频变压器的磁芯工作在磁滞回线的两侧。电路使用两个开关管VT1和VT2，两个开关管在外激励方波信号的控制下交替的导通与截止，在变压器Ｔ次级统组得到方波电压，经整流滤波变为所需要的直流电压。
该种电路的优点是两个开关管容易驱动，主要缺点是开关管的耐压要达到两倍电路峰值电压。电路的输出功率较大，一般在100-500 Ｗ范围内。
