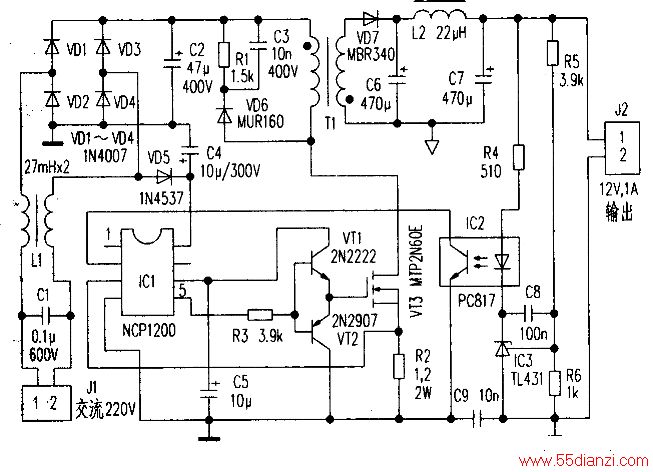

用NCPl200构成的12V/1A开关电源电路

点击数：7462 次录入时间：03-04 11:44:39 整理：http://www.55dianzi.com 稳压-电源电路

　　本电源的C6、C7要选用等效串联电阻小的优质电解电容器，等效电阻不仅会影响转换效率还会影响输出纹波电压。变压器最好采用成品，这些成品变压器许多的公司比如ELDor公司总部可以提供。焊接时ICl引脚焊点可适当加大以便散热。功率MOSFET管要加适当大小的散热片。本电路只要安装正确焊接无误一般不需调试即可正常工作。
