单端自激同步整流电路

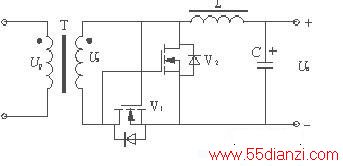

  单端自激同步整流电路如下图所示：

　　V1及V2为功率MOS管，在次级电压的正半周，V1导通，V2关断，V1起整流作用；在次级电压的负半周，V1关断，V2导通，V2起到续流作用。同步整流电路的功率损耗主要包括V1及V2的导通损耗及栅极驱动损耗。当开关频率低于1MHz时，导通损耗占主导地位；开关频率高于1MHz时，以栅极驱动损耗为主。
