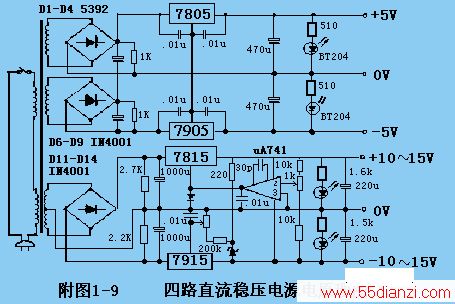

四路直流稳压电源电原理图

    注意在使用中电源电压不允许超过额定值，极性不能接反，否则会损坏集成电路，甚至损坏实验箱内的电路。

    输出电压范围 +5V电源 +5V ±0.2V

    一5V电源 一5V ±0.2V

    ±15V跟踪式电源 ±10~15V ±0.1V

    最大输出电流 +5V电源 1 .5A

    一5V 电源 0. 5A

    ±15V跟踪式电源 0.5A

    电网调整率 0.1%(外电网电压220 V ±10%)

    负载调整率 2 %(负载从0至满载)
