BCD期间，负载两端的电压为整流桥输出电压。
过了D点后，整流桥输出电压比c1（C2）的电压低，整流桥的二极管全部截止。D5、D6、D7导通。
负载R1两端电压等于cl、c2并联电压Um/2。负载电流由cl、C2并联供给，DE期间C1、c2并联端电压因放电而电压略有下降。E点以后的EGH段。

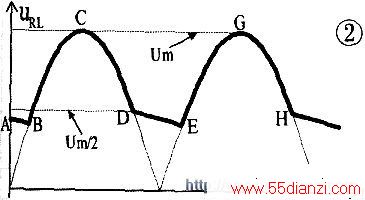

因整流桥输出电压高于cl，c2的并联电压，整流桥二极管导通，负载端电压等于整流桥输出电压，负载端的电压如曲线ABcDEGH。
可见，输出端的平均电压大干O.637um.而不是Um/2。而且，输出电压的渡纹的峰峰值超过了Um/2，哪有电子设备的直流电源能容忍如此大的波纹？

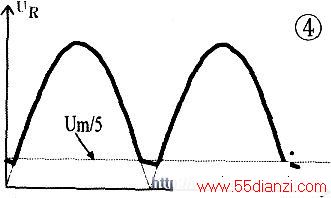

基于同样的道理，在无同步开关时，所谓的N=1/5的变压电路，负载端平均电压并不是Um/5，而是更接近于O.637um。请看图3、图4，其输出电压的波纹峰峰值甚至超过0.8Um.更是无法容忍。

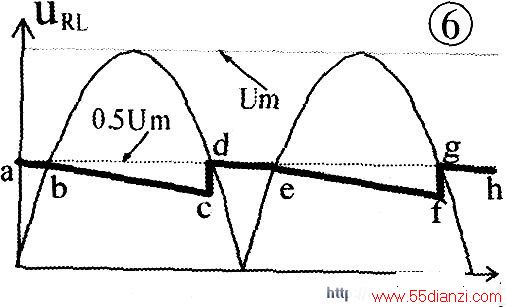

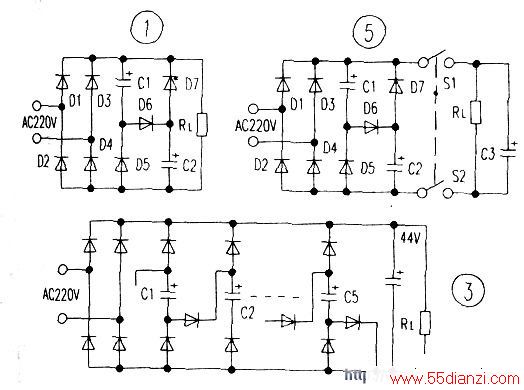

若希望图l的N=Um/2电路。能真正输出约Um/2的电压，必须增加同步开关Sl、S2（见图5、图6，。设法在整流桥输出电压高于Cl，C2并联端电压时Um/2时，S1、S2断开。让负载RL和整流桥输出电压隔离。只在整流桥输出电压小于或等于c1、C2并联端电压时（注意此时整流桥整流二极管已经全部截止），才允许sl、S2接通，将负载并联在Cl、c2两端，并由c1、c2给c3充电，且三者同时向负载供电。同步开关断开后，只有c3向负载供电。为保证负载端电压的稳定，（cl+c2）RL、C3RL的时间常数应足够大。
同理，对于N=l/5的变压电路，同步开关也必不可少，而且，该开关Sl、s2必须在整流桥输出电压高于um/5时断路，在小于、等于Um/5时接通，才能使电压变比为Um/5.
不难设想，如果负载电阻端并接一个大容量的电容，同步开关接通时，负载端并接的大电容可立即充到当时整流桥的输出电压。同步开关断开时，该电容向负载提供电流。调节同步开关的导通电压值，可以使负载电压实现无级调整，而且可以完全省去诸如cl、c2……cN及其配套的二极管变压电路，此电路的性能不会比有Cl、c2……CN及外加二极管的变压电路差多少。
必须强调，虽然同步开关只在市电处于低电压时接通负载（该电压为输出的负载电压）并且该电压在规定的安全电压范围内，我们并不认为这是安全的，同步开关的故障。甚至外部干扰都可能使其工作异常，导致负载两端出现危险的高电压。
