0 引言
随着拖动技术的不断发展以及大功率电力电子器件的不断更新，交流异步电机V/f控制PWM变频电源在工业上的应用越来越广泛。传统的SPWM变频调速技术理论成熟，原理简单，易于实现，但其逆变器输出线电压的幅值最大值仅为0.866Ud，直流侧电压利用率较低；而采用空间矢量PWM(SVPWM)算法可使逆变器输出线电压幅值最大值达到Ud，较SPWM调制方式提高了15％，且在同样的载波频率下，采用SVPWM控制方式的逆变器开关次数少，降低了开关损耗。为此，本文运用SVPWM算法，将逆变器和电机作为整体考虑，并综合三相电压，通过实时计算，利用MR16单片机实现了电机的恒磁通变频调速控制。
1 空间矢量PWM基本工作原理
图1所示为三相电压型逆变器的工作原理图，它由6个开关器件组成。逆变器输出的空间电压矢量为
（1）
根据同一桥臂的上下两个开关器件不能同时导通的原则，其三相桥臂开与关可以有8种状态。在这8种开关模式中，有6种开关模式输出电压，在三相电机中形成相应的6个磁链矢量，另外2种开关模式不输出电压，不形成磁链矢量，称之为零矢量。各种状态形成的矢量在空间坐标系中的位置关系如图2所示。括号内的二进制数依相序A，B，C表示开关的不同状态，“1”表示上桥臂功率器件导通，下桥臂器件关闭；“0”表示的工作状态与此相反。任意一个电压空间矢量
的幅值和旋转角度都表示此刻输出PWM波的基波幅值及频率大小，它的相位则表示不同的脉冲开关时刻。因此，三相桥式逆变器的目标就是利用这8种基本矢量的时间组合，去近似模拟合成这样一个磁链圆。

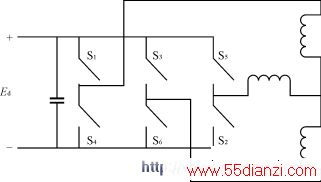

图1 电压型逆变器原理图
图2 逆变器输出电压空间矢量
通常将一个圆周期6等份，并习惯地称之为扇区。每一扇区又可继续划分为任意的m个小等份。当理想电压矢量位于任一扇区之中时（如图2所示），就用该扇区的两个边界矢量
和
两个零矢量去合成该矢量，例如：当理想电压矢量处于第一扇区时就由和两个非零矢量以及零矢量合成，其他扇区依此类推。假设理想电压矢量
位于图3所示的位置，依据正弦定理可以得到式（2）—式（4）。
(0<θ<π/3) （2）
（3）
t0=Ts－t1－t2 （4）
式中：Us为逆变器输出电压矢量
的幅值；
U1为非零矢量
的幅值；
U2为非零矢量
的幅值；
Ts为PWM周期；
www.55dianzi.com
t2为
的作用时间；
t0为零矢量的作用时间；
。
图3α－β坐标系中的矢量合成示意图
由于理想电压矢量是由位于该扇区边界的两个非零矢量和零矢量合成，在实际合成时可采用每一个非零矢量分别发出两次，零矢量则依次插入各个分割点的方法。例如：理想电压矢量为
，其合成步骤可以是：先发非零矢量
作用t1/2时间，再发零矢量作用t0/4时间，而后发出非零矢量
作用t2/2时间，接着发出零矢量作用t0/4时间。然后再依此次序重发矢量一次，就完成了整个合成过程。之所以采用这种合成方法是因为系统工作到低频时，控制周期变长，而每个周期内非零矢量的作用时间又是一定的，也就是说零矢量的作用时间相应的变长了。于是就将一个周期中太长的零矢量分开成几个零矢量，而后把它们均匀地插入到非零矢量中去，这样既满足了合成的要求，又有效地抑止了低速转矩脉动。对于理想电压矢量位于扇区边界的这种情形，可以把它作为扇区的特例来处理，即有一个非零矢量的作用时间为0。
2 系统实现
2.1 主电路拓扑结构
主电路采用三相全桥逆变电路，其拓扑结构如图4所示，逆变DC/AC部分为全控式逆变桥，电容C为滤波电容，其电容值的选择与负载额定功率及直流侧输入电压有关。交流电机变频调速不仅要求输出电压为正弦波，而且要求电压和频率协调变化，即要求电压V和频率f要同时变化并满足一定的规律，如V
