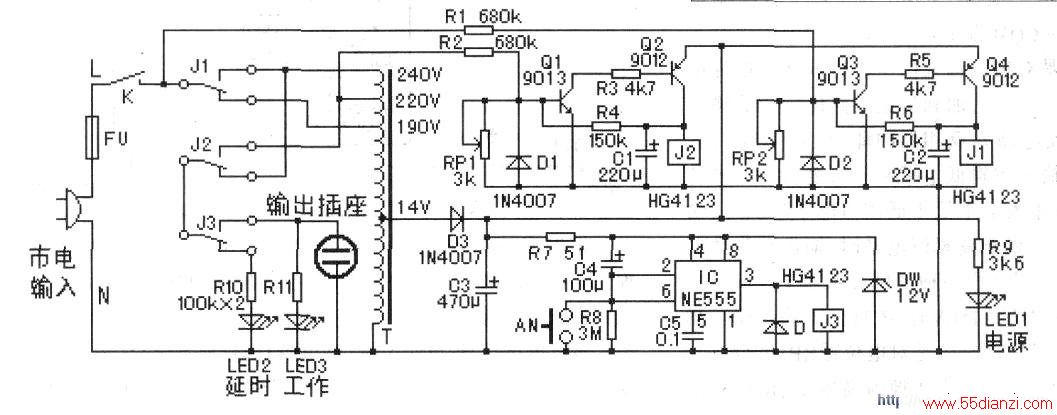

上图是乐鸣880VA冰箱用稳压器的电气原理图。变压器T有一个14V抽头，经D3和C3整流滤波后形成控制回路的T作电源。该稳压器的基本工作原理描述如下：继电器Jl的转换触点用来选择市电输入在变压器T线圈上的接人点（输入较高时，接入点为240V），输入较低时，接人点为190V;继电器J2的转换触点用来选择稳压器输出电压从变压器的某个绕组抽头引出，可在220V和240V两个抽头中选择其一，继电器Jl、J2的最佳动作组合可使输出电压最接近220V。J3是开机延时送电继电器．下面具体分析其工作过程。Rl、RP2和D2是继电器儿控制回路的取样及整流元件，当输入市电电压较高时，Q3导通，Q4相继导通，Jl触点转换，市电输入的相线L端经开关K及继电器Jl的触点接到变压器T的240V端。输入电压较低时，Q3、Q4均不导通，Jl释放，市电相线接至190V端。继电器J2的控制电路、T作过程与Jl完全相同，只是取样电压点不同，当取样点（变压器的220V抽头）电压较高时，J2触点转换，稳压器输出电压从220V端引出，取样点电压较低时，J2触点释放，输出电压从240V端引出。延时送电继电器J3受时基电路(NE555)及相关电路控制。NE555由R7和DW稳压形成的12V电压vCC供电。通电后。C4经R8充电，由于刚通电时C4两端电压几乎为0．所以NE555的(2)、(6)脚电压接近12V．输出端(3)脚为低电平，继电器J3不动作。随着充电过程的继续，(2)、(6)脚电压逐渐降低，当低至l/3Vcc（Vcc等于+12V）时，NE555的输出端(3)脚变为高电平，继电器J3动作吸合，延时结束，输出插座供电。LED1是电源指示灯,LED2是延时指示灯,LED3是工作指示灯。

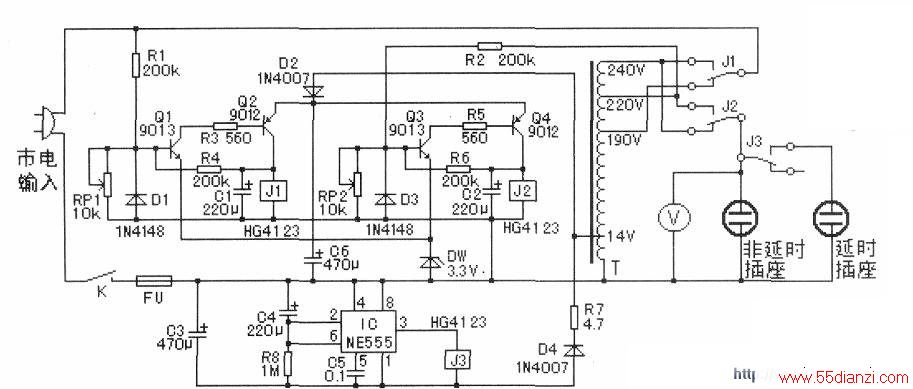

下图是一种1000VA冰箱用稳压器的电气原理图。由图可见：这款稳压器的稳压控制电路与图10几乎是相同的，只是个别元件参数略有区别，Ql和Q3的发射极与地之间接有稳压管DW，有利于提高稳压电路的可靠性，工作过程不再赘述。
延时送电电路的NE555由D4整流、C3滤波获得的负电压供电，但其(4)、(8)脚较正、(1)脚较负的正负极性关系没有改变，这是本电路的又一结构特点。
