诺基亚手机通用充电电路

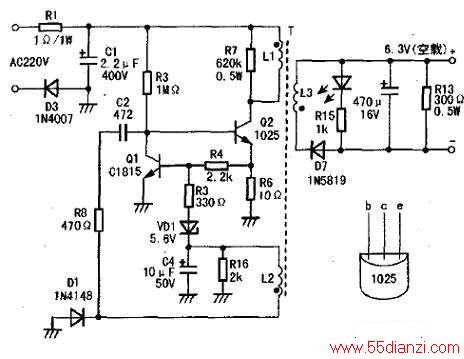

　　电路如下图所示，AC220V电压经D3半波整流、C1滤波后得到约+300V电压，一路经开关变压器T初级绕组L1加到开关管Q2c极，另一路经启动电阻R3加到Q2b极，Q2进入微导通状态，L1中产生上正下负的感应电动势，则L2中产生上负下正的感应电动势。L2中的感应电动势经R8、C2正反馈至Q2b极，Q2迅速进入饱和状态。在Q2饱和期间，由于L1中电流近似线性增加，则L2中产生稳定的感应电动势。此电动势经R8、R6、Q2的b-e结给C2充电，随着C2的充电，Q2b极电压逐渐下降，当下降至某值时，Q2退出饱和状态，流过L1中的电流减小，L1、L2中感应电动势极性反转，在R8、C2的正反馈作用下，Q2迅速由饱和状态退至截止状态。这时，+300V电压经R3、R8、L2、R16对C2反向充电，C2右端电位逐渐上升，当升至一定值时，在R3的作用下，Q2再次导通，重复上述过程，如此周而复始，形成自激振荡。

　　在Q2导通期间，L3中的感应电动势极性为上负下正，D7截止；在Q2截止期间，L3中的感应电动势极性为上正下负，D7导通，向外供电。图1中，VD1、Q1等元件组成稳压电压。若输出电压过高，则L2绕组的感应电压也将升高，D1整流、C4滤波所得电压升高。由于VD1两端始终保持5.6V的稳压值，则Q1b极电压升高，Q1导通程序加深，即对Q2b极电流的分流作用增强，Q2提前截止，输出电压下降若输出电压降低，其稳压控制过程与上述相反。另外，R6、R4、Q1组成过流保护电路。若流过Q2的电流过大时，R6上的压降增加，Q1导通，Q2截止，以防止Q2过流损坏。
