采用绝缘栅双极晶体管(IGBT)组成的开关电池充电电路

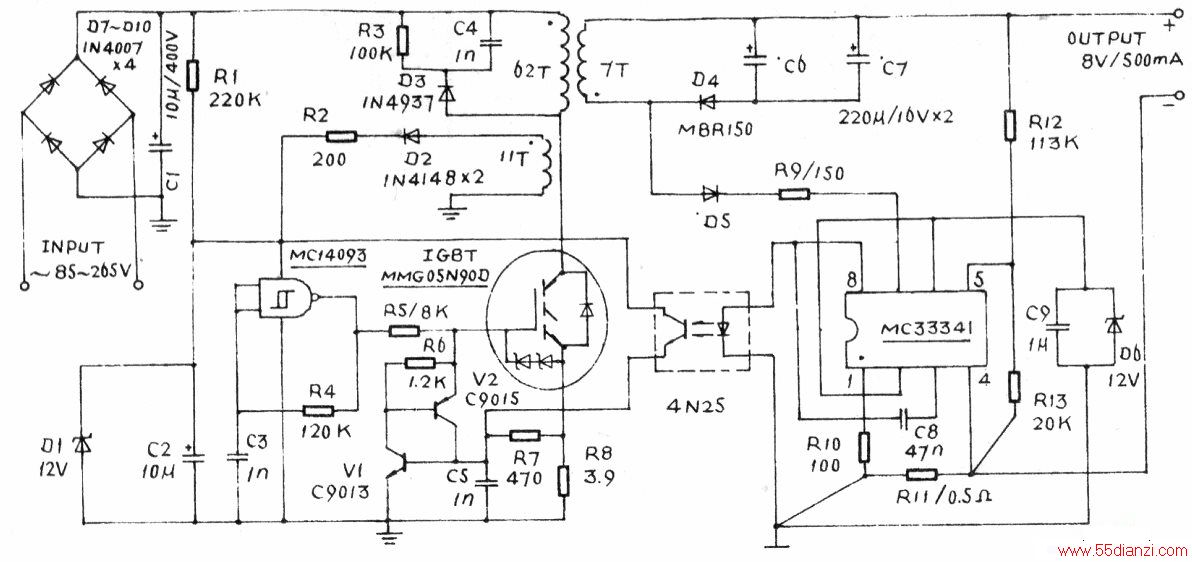

　　下图所示的由IGBT组成的电池充电电路，能接受来自85—265V交流电源的宽范围输入，并提供8V/400mA功率输出。
　　
　　电路中，输入交流电压经整流滤波后产生一个直流高压加在电容Cl两端，由启动电阻R1产生一个低的启动电流，给MC14093（基于与非门的施密特触发器）供电来产生一串方波驱动脉冲，其频率和占空比由R4和C3决定。驱动脉冲通过电阻R5来驱动IGBT管的栅极，在IGBT导通时，主电流增加，R8两端电压也随之增高，当经电阻R7在电容C5上达到700mV电压时，即触发一个由分立对管构成的双极晶闸管门闩。Vl和V2饱和导通，IGBT也随之截止，于是按照反激式开关拓朴结构，变压器的能量通过二极管D4给电容C6、C7充电，并向输出供电。由R3、C4、D3组成的钳位电路来限制IGBT集电极上的尖峰电压。同样，变压器辅助绕组产生一个泵电源，通过D2和R2经D1稳压于12V后给MC14093提供电源，以确保施密特触发器产生稳定的驱动脉冲。在电路中，通过控制C5两端的直流电平，可非常容易地控制输出电压和电流。这种控制方法使用了一片电池充电专用集成电路MC33341来驱动光电耦合器，芯片包括一个双控制回路，内部产生一个0.2V电流控制基准和1.2V电压控制基准，可通过外部电阻Rll来调节输出电流，或外部电阻R12和R13来调节输出电压。当电流低于它的极限时，MC33341按其标称值调节输出电压并允许输出电流增加，当输出电流达到其内部的阈值(0.2V/R11)时，电流回路将促使光电耦合器把电源转变成恒流源。输出电压的调节由公式(1+R12/R13)×1.2决定。
