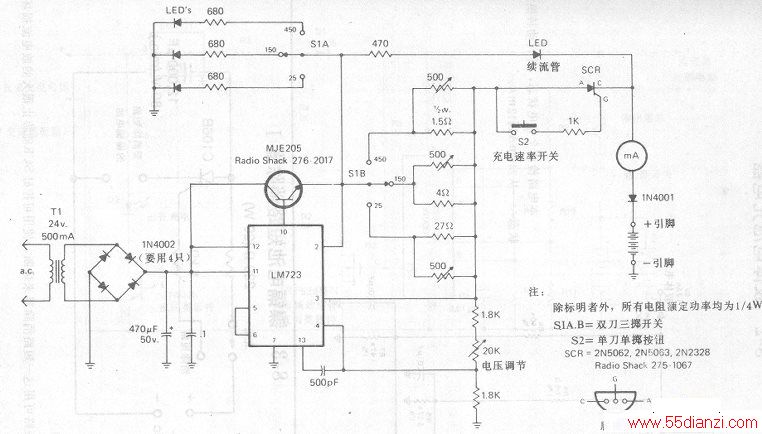

来自24V交流变压器的电压经整流与滤波后加到组成恒流源的LM723稳压器和电压调整管。470Ω的电阻器限制电流,直到瞬时按钮按下,可控硅SCR导通,电流流过以前确定的、限制充电电流的电阻网络为止。电池组内的热保险电路工作时,SCR就关断。
