⑵主要技术指标:
系统电压：DC12V
太阳能电池额定充电电流：5A。
蓄电池标称电压：12V。
蓄电池充满电压：14.8V；充满恢复电压：13.5V
蓄电池过放电压：10.8V；过放恢复电压：13V
输出电压：10.8--14.8V额定输出电流：5.

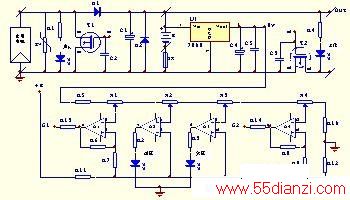

⑶控制器电路工作原理：
①蓄电池充满检测及充满恢复电路：
A3和A4为控制板充满检测电路，当蓄电池电压高于14.8V时，经运算放大器电平比较后使U2C－8和U2D-14先后由低电平上跳至高电平,发出蓄电池充满切离信号M和N;经T1-T4驱动电磁继电器J1-J2动作，使继电器J1-J2的常闭接点Z1-Z2断开,切断两路太阳电池方阵对蓄电池的充电回路;直到蓄电池电压低于26.1-26.3V时经运算放大器电平比较后使U2C－8和U2D-14先后由高电平下跳至低电平,发出蓄电池充满恢复信号m和n，接通两路太阳电池充电回路又重新恢复对蓄电池进行充电。
②蓄电池欠压检测及告警电路：
U2B为控制板欠压检测电路，当蓄电池电压低于21.5时，U2B－7输出由低电平上跳至高电平,发出蓄电池欠压信号L，经T5推动后使LED3发光二极管点亮，发出欠压告警信号,同时继电器J3的常闭接点Z3动作,断开蓄电池到负载的放电回路；直到蓄电池电压高于26.8V解除欠压告警信号L,LED3熄灭,同时接通继电器J3的常闭接点Z3,恢复负载放电回路的接通。
⑷安装及操作使用
·用导线将四副连接插头分别与两路太阳电池、蓄电池和负载相连接。注意正极接红线，负极接黑线。
·将四副插头、插座正确连接，顺序为：①先接蓄电池，②再接太阳电池，③最后接负载。注意:必须按上述顺序连接!
⑸故障排除指导
·当蓄电池电压在正常范围内而控制器没有输出，请检查更换控制器侧面的保险(5A)。
·当设备遭到雷击时，可打开盒盖，更换电路板上的两只蓝色(或黄色)的压敏电阻。换好后可继续使用。
·如果出现充满指示灯频繁地点亮熄灭,这种情况大多是由于蓄电池出现故障,可换用一块新的蓄电池重新开机。
