简式镍镉电池充电器

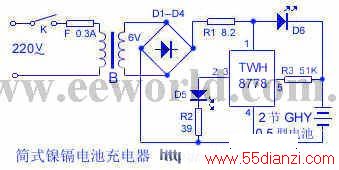

　　本镍镉电池充电电路能批示电池是否已充足电，电路如下图：


　　 接通开关K，220伏交流市电经变压器B变压，D1-D4整流后，通过R1、D6给2节GNY0.5型电池（5号镍镉电池）以500mA的电流进行充电。D6发光指示正在充电，此时，TWH8778开关集成电路控制极⑤脚开启电压小于1.6V，电路不能导通，因此D5不亮。随着充电的继续进行。GNY电池充电电流逐渐减小，电池端电压逐渐升高，TWH8778的控制极⑤脚电压也逐渐升高，当等于1.6V时，电路导通，D5发光，指示电池已充足电。
