  逆变器驱动信号整形后需要具有驱动大电容负载的能力和负电压偏置。

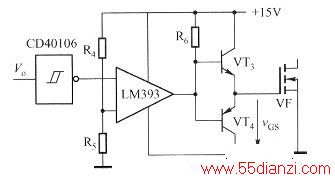

  驱动大电容负载的能力可以采用专用驱动IC,也可以采用比较器加双极型晶体管全互补发射极跟随器输出的方法。在这里为什么不用逻辑门?原因是驱动输出需要带有负电压偏置,即高电位为正电源电压,低电位则为负电源电压,逻辑门不能完成这一功能,需要用比较器完成电平位移。驱动信号的整形与驱动能力实现电路如下图所示。

  图中的CD41016是六施密特触发器,这里用了其中的一个,由于施密特触发器反相一次,还需要后面的比较器再反相一次还原逻辑关系。CD40106电源为单电源,即vCC接+15V,vss接零电压(正、负电源的公共端)。

  双比较器LM393可以用其中的一个,也可以两个单元并联,功能为:将整形电路CD40106的反相一次再反相一次,还原逻辑关系;完成电平位移功能,比较器LM393的电源分别接到+15V和-15V。

  VT3、VT4构成的全互补发射极跟随器,具有非常强的驱动电容性负载能力。
