利用1.2V、500mAh的镍镉电池做电源的逆变电源电路
利用1.2V、500mAh的镍镉电池做电源的逆变电源电路
点击数：7777 次 录入时间：03-04 11:41:52 整理：http://www.55dianzi.com 稳压-电源电路

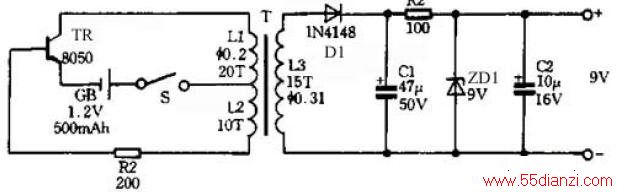

如图所示是一种利用1.2V、500mAh的镍镉电池做电源的逆变电源电路，输出直流电压为9V，可供数字式万用表使用。图中变压器T利用15mm的磁环穿绕而成（元器件参数图中均已标注人名为数字万用表的电源开关。
