2、高频变压器次级有3个绕组，分别通过整流滤波后产生+5VSB、12V、17V三组直流电压。其中+5VSB送到ATX主板的“电源监控部件”，用于电源及系统的唤醒服务。12V、17V分别是UC3842和IC400的工作电压。
3、反馈稳压电路由PC500、IC400内部的光耦驱动电路（12）、（13）脚）等相关元件构成。
4、阻尼二极管D500与瞬态电压抑制器ZD501组成吸收电路，吸收开关管在关断过程中由于变压器漏感产生的尖峰电压，当TOP222Y功率管导通时初级变压器的电压极性为上端为正，下端为负，使D500截止，钳位电路不起作用。在MOSFET截止的瞬间，初级变压器变成下端为正，上端为负，此时D500导通，尖峰电压就被ZD501吸收掉，使TOP222Y集成块得到了有效保护。
二、主电源工作原理

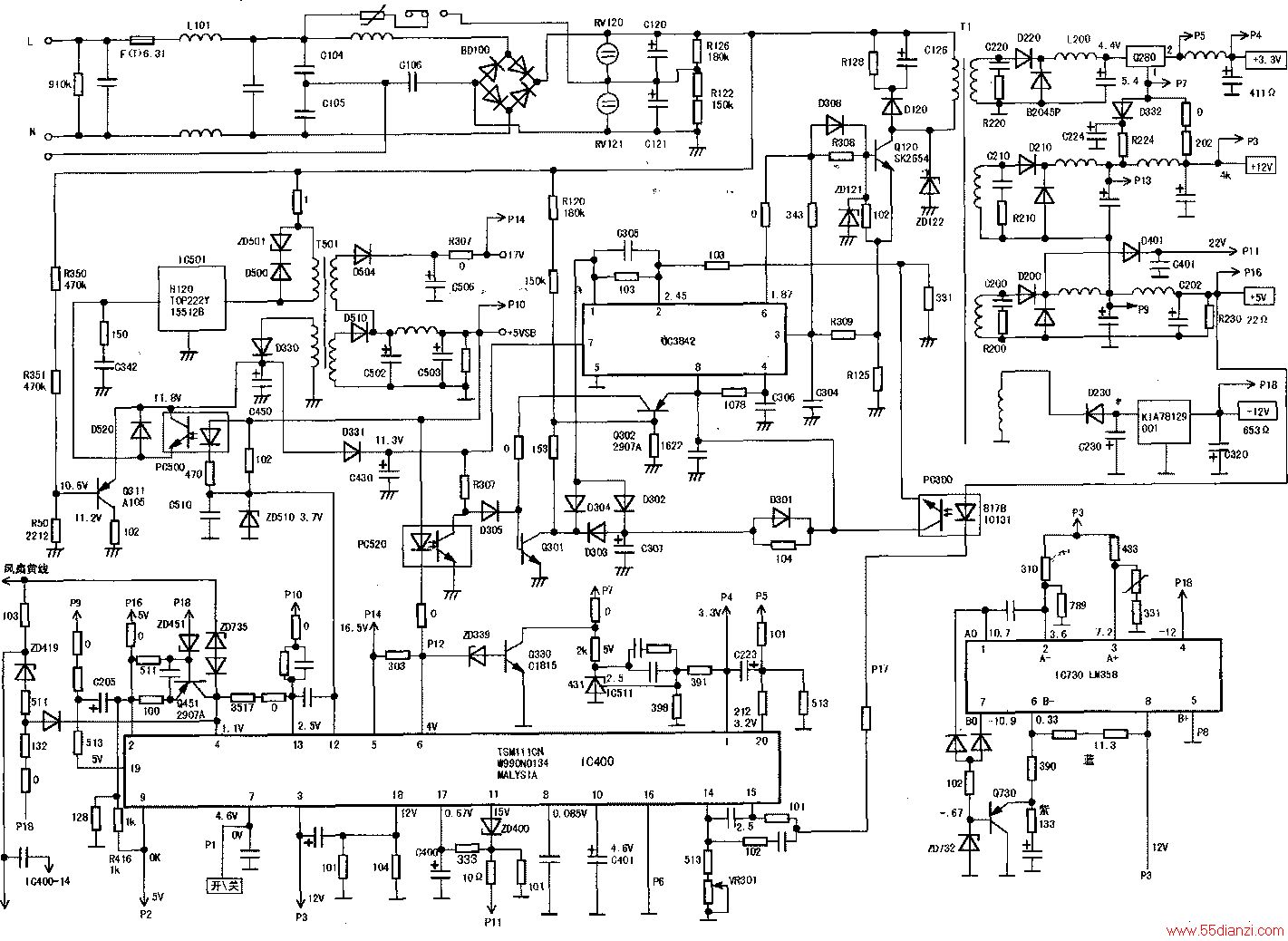

1.主电源电路是典型的单管他激式开关电源电路，变压器T1次级有三路输出，分别经整流滤波后获得PC机所需要的3.3V、5V、+12V、-12V的工作电压，整个电路的核心是脉宽调制（PWM）控制芯片UC3842。利用UC3842的（1）脚的增益控制功能来控制主变换电路的工作状态。从图1可知控制电路主要由控制芯片IC400、光电耦合器PC520、三极管Q301、二极管D302、D303、D304等元件组成。PC主板“电源监控部件”输出的开机／关机信号“PS-ON”连接到TSM111CN的（7）脚用以控制主电源工作状态。在其触发按钮开关（非锁定开关）未按下时（待机状态），“PS-ON”为+5V，集成块IC-400（7）脚和（6）脚均为高电压（为6.5V），光电耦合器PC520呈开路状态（其中的光电二极管处于反向工作状态），+12VSB1通过电阻R307、二极管D305加到三极管Q301的基极，使Q301、D302、D303、D304导通，UC3842的（1）脚电压被钳位在0.63V，其（6）脚无驱动脉冲输出，开关管截止，电源就处于待机状态。按下主板的电源监控触发按钮开关，“PS-ON”变为低电平，TSM111CN远程控制引用端（7）脚也由高电平（5V）变为低电平，该低电平导致TSM111CN内部相关逻辑电路工作，致使（6）脚由高电平变为低电平，+5VSB通过光电耦合器PC520内部发光二极管流入TSM111CN的（6）脚使其发光，其内部三极管在强光的照射下而导通，三极管Q301基极电压为0v而截止，二极管D302、D304负极电压逐渐上升至+5V而截止，UC3842的（1）脚电压由待机时的0.63V上升到1.65V，其（6）脚就有触发脉冲提供给开关管，电源进入正常工作状态。再按一次面板上的触发按钮开关，使“PS—ON”变为+5V，从而关闭电源。同时也可用程序来“控制”电源监控部件的输出，或在Windows平台下，发出关机指令，使“PS-ON”变为+5V，自动关闭ATX电源。
2.稳压控制电路由控制芯片IC400、光电耦合器PC300等相关元件组成，其工作原理在许多文章、书籍中都有详细介绍，本文不再赘述。

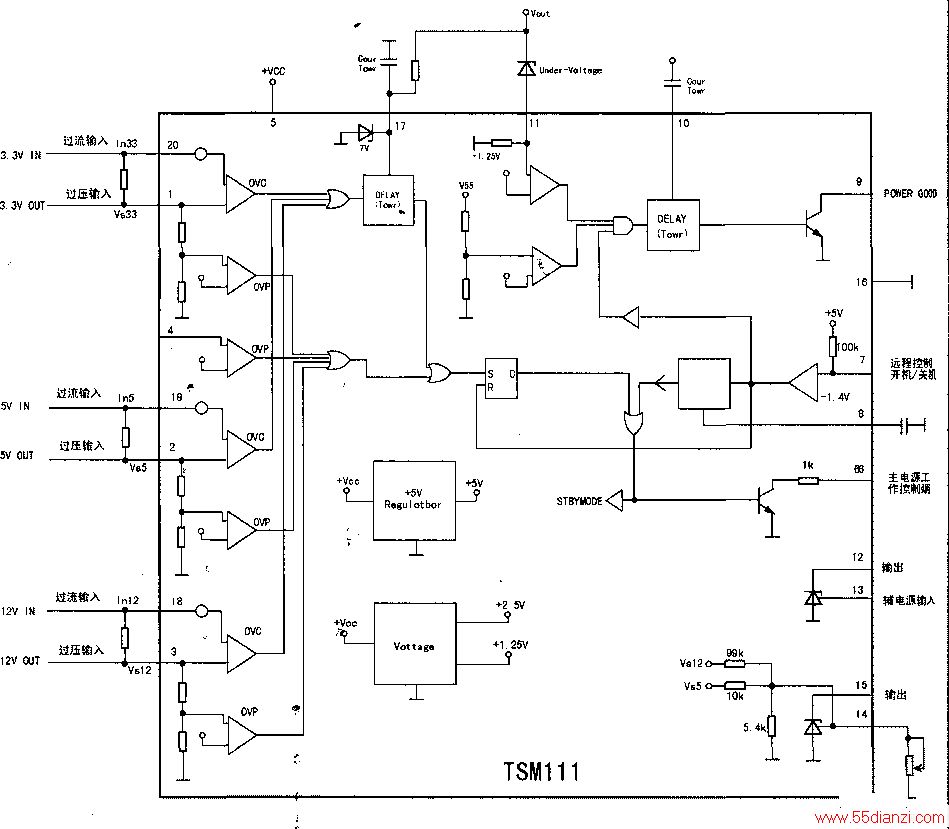

3.电源的过流、过压、风扇故障保护电路以及电源开启／关闭控制电路主要由集成块TSM111CN组成。TSM111CN是专为PC电源而设计，采用20脚DIP封装，集成了所有感应电路的控制三角输出电源。它包含电压引用、比较、电源好信号、电源有效／失效状态信号、与主板通信的所有必需的逻辑接口、远距离控制引脚，并匹配有电阻桥，以供过流、过压侦测，不需要附加外围元件便可进行阀值调整，在每一电源电压（3.3V、5v、12V）下都可以对过流、过压保护电路进行预置。该芯片内嵌两个可直接驱动光耦的电路和精密电压基准源（1.6％）。它的工作电压范围宽（达44V）。TSM111CN可为PC机的3.3V、5V、12V输出电压提供可靠、有效的过流、过压保护。电路原理和引脚功能如右图所示。
4.变压器T1次级（3）～（4）绕组的电压经D220整流滤波变成4.4V的直流电压，送到三端可调正电压集成稳压器Q280的输入端，经二次稳压后在其输出端（（2）脚）输出稳定的3.3V电压。3.3V稳压反馈环路由IC511（精密电流控制集成块431）以及取样电阻等元件组成。假设输出电压由于某种原因升高，则431参考端R处的电压升高，431阴极和阳极之间的电流增大，这一增大的电流在电阻（2kΩ）上的压降增大，三端稳压集成块（Q280）（1）脚电压下降，其输出端（2）脚电压下降，反之则反。以保证3.3V电压始终维持不变。
5.C307是软启动电容。其作用分析如下：刚上电时由于C307两端的压降不能突变，使得UC3842的（1）脚电压为0.63V，UC3842不能工作。随着（8）脚输出的5v电压通过100kΩ电阻对C307充电，使C307上的电压不断升高，UC3842的（1）脚电压也同步升高，UC3842逐渐转入正常工作状态。输出电压在延迟时间内缓慢上升，最终达到5V、12V稳定值；C224是3.3V软启动电容，D332是隔离二极管，当3.3V达到稳定值后，D332负极电压高于正极电压而截止，隔离3.3V电路进入稳压工作状态后C224对稳压反馈回路的影响。
