电脑的USB（通用串行总线）端口可以为外部设备提供500mA的5V±5%电压。用USB端口为外部电路供电，在没有其它直流电源的情况下，这种方式很有用。USB端口中有电源脚VBUS，返回脚GND（地），两个信号管脚。如果只需要一个+5V电源，可以从USB连接器中接出电源脚，但应在电源与地脚之间放一个l0μF的滤波电容。

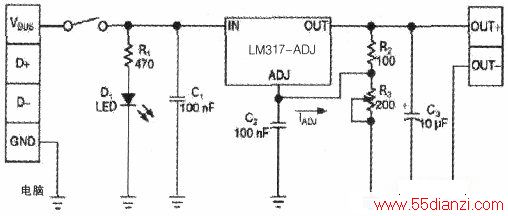

不过，通过一个可调稳压器，还可以获得1.25V～3.75V的电压，大多数电路都使用这个范围。附图的电路就覆盖了这个区间。通过R3可改变这个区间，其输出电压如下式所示：VOUT=1.25V×(1+R3/R2)。式中的1.25V出现的原因是LM317-ADJ能在Varr与ADJ（调节）管脚之间产生1.25V。因此，电阻R2有一个恒定的电流通过电阻R3；IADJ（调节的电流）通常小到可以忽略不计。R2选择为l00Ω，将其电流设为12.5mA。如果R3使用一只200Ω的电位器，则产生的电压区间是：当R3为0Ω产生短路时为125V，直到R3为200Ω时的3.75V。
为防止输出短路或不知道负载情况而损坏电路，可以增加一个限流电路，将最大电流限制在500mA。用晶体管对可以很容易在电源输入线处实现这种限流器。滤波电容应不超过l0μF。这个水平在没有限流电路情况下，仍能控制好浪涌电流。一般来说，电容最好在lμF～l0μF之间。
