采用按键式继电器的电脑开/关机电路

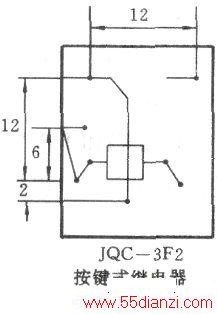

    采用该按键式继电器可以实现无源启动，省去一个数安培级的按钮开关。

    为降低继电器吸合功耗和工作指示，线圈上串入一只发光二极管，使线圈吸合维持电压为10V左右，实际功耗约为0.25W。由于直接用手动闭合继电器触点，可不计吸合电压，有利于降低能耗，尽量少影响电脑中的直流12V电压。图中的交流220V电源经继电器按键触点，给多用插座供电，电脑及外设得电而开始工作，电脑中输出直流12V电压供给继电器线圈自保吸合，发光二极管点亮，表示正常工作。

    当电脑使用结束需要关机时，只要按一下已设置好的快捷键，即可实现关机，电脑中的开关电源停止输出12V电压，从而迫使继电器因线圈失电而释放触点，使220V交流电源完全关闭。
