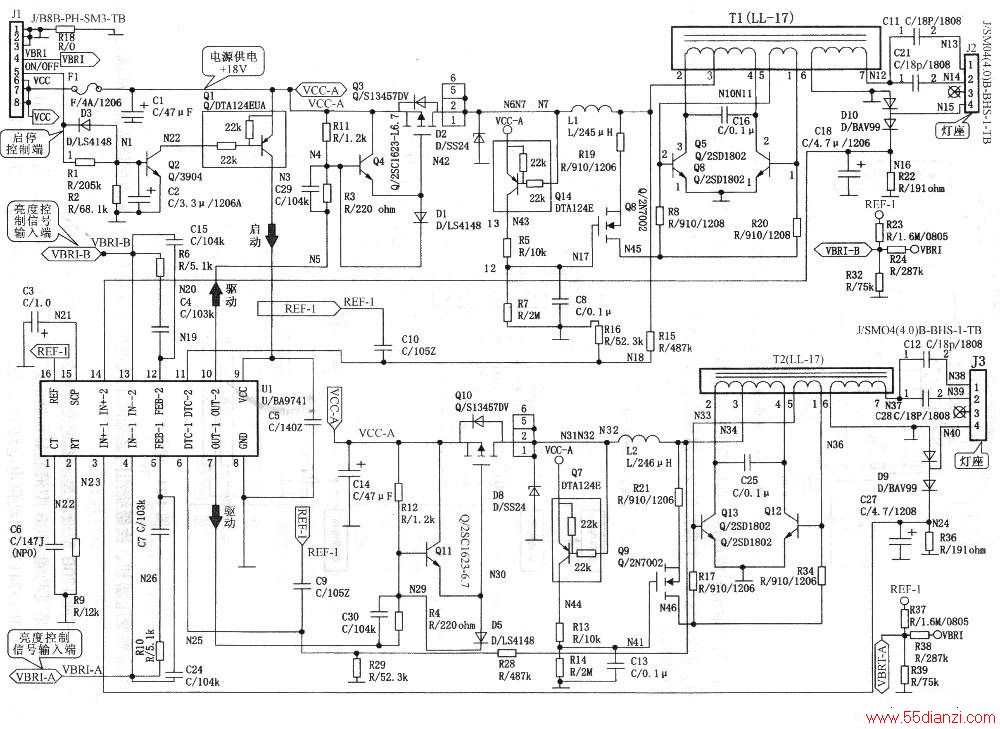

下图是飞利浦170B型液晶显示器的逆变器电路。从图可见，它主要是由逆变器控制芯片U1(U/BA9741)、启动供电电路Ql、Q2，开关电路Q3、Q4，升压变压器和谐振电路等部分构成的，有2套升压变压器为4个背光灯管供电。
直流18V为逆变器供电，启停控制信号(ON/OFF)首先加到Q2晶体管的基极，启动时为高电平，Q2导通，Q2的集电极电压降低，于是Ql（PNP型晶体管）也导通，+18V电源经过Ql为控制芯片Ul⑨脚供电，Ul启动，⑩脚输出脉冲信号，去驱动Q4，Q4为场效应晶体管Q3的栅极提供脉冲信号。Q3的D极输出除了给Q14基极提供驱动信号外，还经电感Ll加到升压变压器的③脚，②、④脚接两振荡晶体管的集电极。C16是谐振电容。
升压变压器在驱动信号的作用下形成振荡。Tl是升压变压器，次级⑥、⑦脚的输出峰值可以达700～800V。该信号通过灯座同时为两只灯管供电。
灯管的亮度控制信号加到控制芯片的④脚和⑩脚，两组高压供电电路的结构相同。
当该电路出现问题时，可以先检查一下高压变压器的输出，只要用示波器的探头靠近升压变压器的铁心，示波器便会感应出很强的交流信号。若无信号，则表明升压变压器无输出，再检查控制芯片⑦脚和⑩脚的信号输出是否正常，正常工作状态应有脉冲信号输出。
若有输出，则应检查Q3、Q4、Q14、Q8以及振荡晶体管是否良好。若无信号，则应检查+18V供电及Ql、Q2等电路是否良好。
