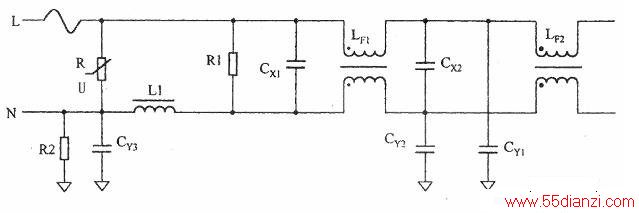

电路中，LF1、LF2是共模扼流圈，在一个闭合高导磁率铁芯上，绕制有两个绕向相同的线圈。共模电流以相同方向同时流过两个线圈时，两线圈产生的磁通是方向相同的，有相互加强的作用，使每一线圈的共模阻抗提高，共模电流大大减弱，对共模干扰有很强的抑制作用。在差模干扰信号作用下，干扰电流产生方向相反的磁通，在铁芯中相互抵消，使线圈电感几乎为零，对差模信号没有抑制作用。LF1、LF2与电容CY1、CY2构成模干扰抑制网络。
在电路中，Ll是差模扼流圈，在高导磁率铁芯上独立绕线构成，对高频率差模电流和浪涌电流有极高的阻抗，对低频（工频）电流的阻抗极小。电容Cxl、CX2滤去差模电流，与Ll构成差模干扰抑制网络。Rl是Cxl、Cx2的放电电阻（安全电阻），用于防止电源线插拔时插头长时间带电。安全标准规定，正在工作的电气设备电源线被拔掉时，在2s内，电源线插头两端的带电电压（或对地电位）必须小于原电压的30%。
需要特别提示：电容Cx、Cy为安全电容，必须经过安全检测部门认证，并标有安全认证标志。Cy电容一般采用耐压为AC 275V的陶瓷电容，但其实际直流耐压高达4000V以上，因此，Cy电容不能随便用AC 250V或DC400V之类的电容来代用。Cx电容一般采用聚丙烯薄膜介质的无感电容，耐压为AC 250V或AC 275V，但其实际直流耐压达2000V以上，也不能随便用AC250V或DC 400V之类的电容来代用。
电路中的R是压敏电阻，是一种安全保护器件，其主要作用是：对电源电路中瞬间出现的浪涌电压脉冲起到分流、钳位作用，可以有效地降低由于雷电、电路中开关通断时感性元器件产生的高压脉冲，避免损坏开关管和振荡电路芯片。
