MTV312MV64微处理器为四列表面封装式大规模集成电路，采用表面安装工艺焊装在主控电路板上，由引脚功能图可知，⑧脚为+5V电压供电端，其主要功能是为微处理器提供工作电压；⑦脚为复位输入端，开机时由该脚提供复位信号；(11)和(12)脚外接晶体振荡器X501，为微处理器提供晶体振荡器信号；(13)、(28)脚为串行数据信号输入、输出端，(14)、(29)脚为串行时钟信号输入、输出端；(43)脚为行同步信号输入端，(44)脚为场同步信号输入端；(23)脚为芯片控制信号输入端。
(2)存储器

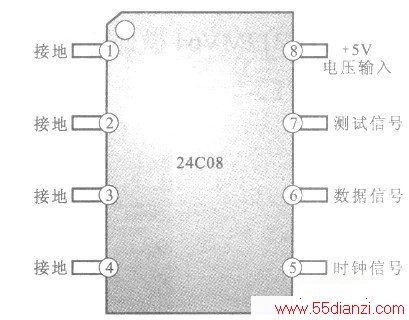

LG L1715S型液晶显示器采用的存储器型号为24C08。下图为24C08存储器的功能图。
存储器主要是用来存储数据，用户利用OSD（屏幕菜单式调节方式）功能进行模拟调整后，当退出OSD窗口时，微处理器便利用IIC总线将调整后的数据存储在存储器的内部。当再次开机时，便从存储器内部调出该数据。24C08的⑧脚为+5V电压输入端；⑤脚为IIC总线串行数据输入、输出端；⑥脚为IIC总线串行时钟信号输入端。
(3)晶体振荡器
LG L1715S型液晶显示器采用12MHz的石英晶体振荡器，它与微处理器内部的电路一起构成晶体振荡器，通过⑧脚和⑩脚为微处理器提供晶体振荡信号。
