该机的亮度控制有两个特点：一是显像管的G1极虽然没有接地(也是负压)，但其亮度控制不是通过改变G1电压而是改变阴极电压；二是I2C总线系统参与了亮度的调
整过程。该机视放输出采用交流输出方式，输出的是经过钳位的视频信号，所以光栅的亮度取决于显像管三个阴极的直流电压。当进入菜单调整亮度时，CPU／7801(WT62P2)识别判断键盘指令后(见图)，通过I2C总线端口31脚和32脚把该指令送到视频处理集成电路7301(LMl267NA)的SCL、SDA端(12脚和11脚)，通过7301的内部电路使得7301的三个用于R、G、B暗平衡控制的数模转换输出端14、15、16脚的直流电压发生改变，进而使得暗平衡控制集成电路7702(LM2480)的信号输入端3、2、1脚电压同时变化，通过7702内部电路的作用，在其R、G、B输出端6、7、8脚上就得到了变化了的电压，使显像管三个阴极的直流电位同时发生变化，因此改变了亮度。调整结束后，CPU会把改变了的亮度数据写入EEPROM中。
www.55dianzi.com 与ACER 78G型显示器一样，该机的ABL控制也是通过改变对比度来实现的，有关原理见图。当画面亮度变大引起显像管束电流变大时，行输出变压器5612的6脚电压
降低，通过二极管6609、电阻3662送到视频处理集成电路7301的22脚电压降低。22脚是ABL控制输入端子，该脚电压变低后，7301内部相关电路会自动使其R、G、B输出端20、19、18脚输出的视频信号幅度下降，接着送入视频输出放大集成电路77O1(LM2469)的9、6、7脚，经7701内部电路的作用，同时改变了其R、G、B输出端1、2、3脚的电压，最终使得显像管阴极电流下降，既自动调整了对比度(实际上由于阴极电压被改变，在对比度发生变化的同时，亮度也有所变化)，又在一定程度上限制了束电流。

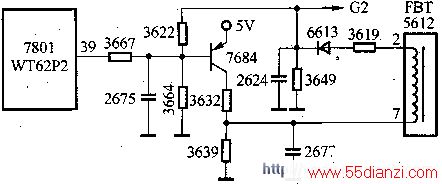

www.55dianzi.com 该机的G2电压与一般机型大不相同，请见图。行电路工作以后，行输出变压器5612的2—7绕组产生的感应电动势经二极管6613、电容2624整流滤波后，形成大约
600V的直流电压加在了显像管的加速极G2。G2电压受CPU的控制，三极管7684及其外围元件3632、3639、3667、3664及几个电容组成控制电路。G2的调整必须进入维修模式才能进行，当需要调节G2电压时，CPU识别并判断键盘指令后，使39脚(G2-ADJ)端输出的控制电压发生变化，这个变化的电压通过3667限流、3664分压，去控制7684的基极电压，进而改变了7684的导通程度，最终改变了行输出变压器5612的2-7绕组的感应电动势，使6613、2624整流滤波后的电压发生变化，达到了提高或者降低G2电压的目的。调整完毕后，保存退出，关于G2的新的控制数据会被自动写入EEPROM中。
