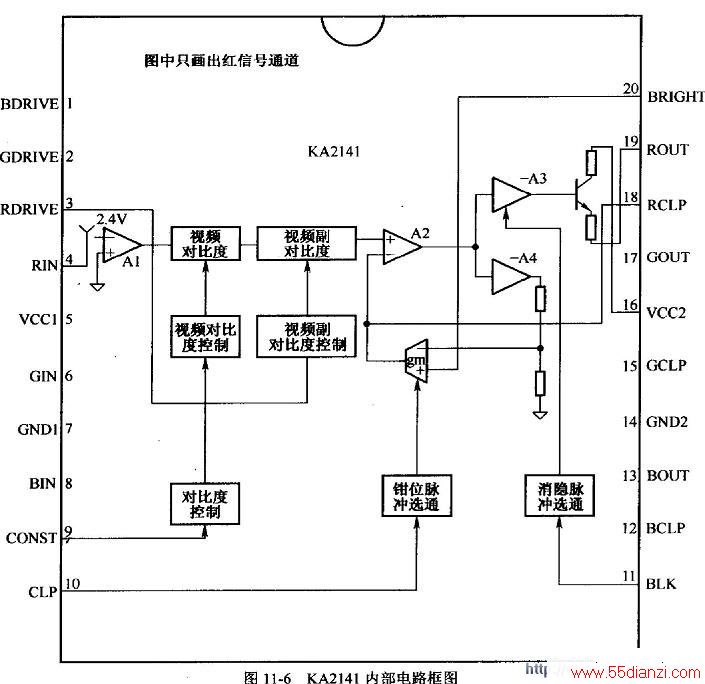

计算机主机输出的R、G、B三路模拟信号经连接器输入到视频信号处理电路板，其中，R基色信号经R312、C311送到KA2141的4脚，G信号经R332、C331送到KA2141的6脚。B信号经R352、C351送到KA2141的8脚。经KA2141放大后R、G、B信号由19、17、13脚输出。
微处理器IC401的33脚输出的行同步信号经R373加到KA2141的10脚，作为视频钳位脉冲，使KA2141内的钳位比较器工作，KA2141的18、15、12脚外接的钳位电容C327、C324、C323两端开始建立电压，使19、17、13脚有R、G、B信号输出。若10脚没有钳位脉冲输入，KA2141的19、17、13脚将无R、G、B信号输出，使显像管黑屏。
二、视频输出电路
从KA2141的19、17、13输出的R、G、B基色信号（幅度约3～4V），要通过视频输出电路进行放大（输出幅度约60V左右），送到显像管的阴极。对于视频输出电路，除要求具有高的放大能力外，还要具备一定的带宽，以保证图像的清晰度不受影响。该机视频输出电路采用了由分立元件组成的3组共射。共基宽频带放大器，由Q301、Q302、Q311、Q312、Q321、Q322六只晶体管担任。
其中，Q301与Q302组成一组共射。共基联放电路，用于R信号放大。Q311与Q312、Q321与Q322也分别构成共射。共基联放电路，分别用于G信号和B信号放大。输出的R、G、B信号再分别经Q303和Q304、Q313和Q314、Q323和Q324三组推挽管缓冲后，由C316、C336、C356耦合到显像管的RK、GK、BK三个阴极。
为了改善末级视放的高频特性，保证足够的带宽，在三个放大器的射极电阻上，并联有高频补偿电容C312、C332、C352，使高频成分的负反馈作用减小，以丰富图像的细节。
三、白平衡调整电路
白平衡调整分为暗平衡和亮平衡两项调整。
1.暗平衡调整
暗平衡调整是通过调整显像管RK、GK、BK的静态工作电压，使三个电子束的截止点移动到同一位置上，以确保屏幕低亮度时不偏色。
电路中，VR312、VR302、VR322分别是R、G、B视放的暗平衡调节电位器，调节这三个电位器，可改变显像管的三个阴极电位，使三支电子枪的栅阴极之间的负压当输入黑电平时各自等于其阴极电流的截止电压，从而达到暗平衡调节的目的。
2.亮平衡调整
亮平衡是通过改变R、G、B基色信号的增益（信号幅度）来实现的，以确保高亮度时画面不偏色。
该机亮平衡采用电位器调节方式，KA2141的3、2、1脚外接的VR301、VR311、VR321分别为红、绿、蓝亮平衡调节电位器，调节VR301、VR311、VR321，可使加到KA2141的3、2、1脚的电压发生变化，对3、2、1脚内部的放大电路进行控制，使R、G、B信号的增益发生变化，达到亮平衡调整的目的。
四、对比度和ABL控制电路
1.对比度控制电路
对比度是通过控制R、G、B三基色信号的增益来实现的。电路中，VR504（参见微处理器电路图）为对比度调节电位器，通过旋转VR504，改变VR504的阻值大小，使输入到KA2141的9脚电压发生变化，通过控制KA2141内部R、G、B放大器的增益，使画面对比度得以改变。
2.ABL控制电路
当画面亮度增大引起显像管束电流增大时，行输出变压器T502的7脚的电位下降，经Q512缓冲（参见微处理器电路图），使Q512射极电压下降，因此，KA2141的9脚电位下降，控制KA2141内部R、G、B放大器的增益下降，使显像管束电流下降，避免了束电流过大带来的危害。
五、亮度控制和消亮点电路
1.亮度控制电路该机的亮度控制电路采用常见栅极控制方式。
行输出变压器T502的10脚上的脉冲电压经R531限流，D508、C532整流滤波，在C532两端得到-180V的负电压，经R532、R533、亮度调节电位器VR501（在微处理器电路图中）、副亮度电位器VR502、导通的Q510（正常工作时Q510基极控制信号MUTE2为低电平）分压后，从VR501的动触点加到显像管的栅极G1，为显像管栅极提供正常工作所需的负压（约负十几伏）。
当需要改变亮度时，调节VR501，可改变R532、R533、VR5 01 VR502、Q510的分压比，进而改变了栅极G1的大小，达到了亮度控制的目的。

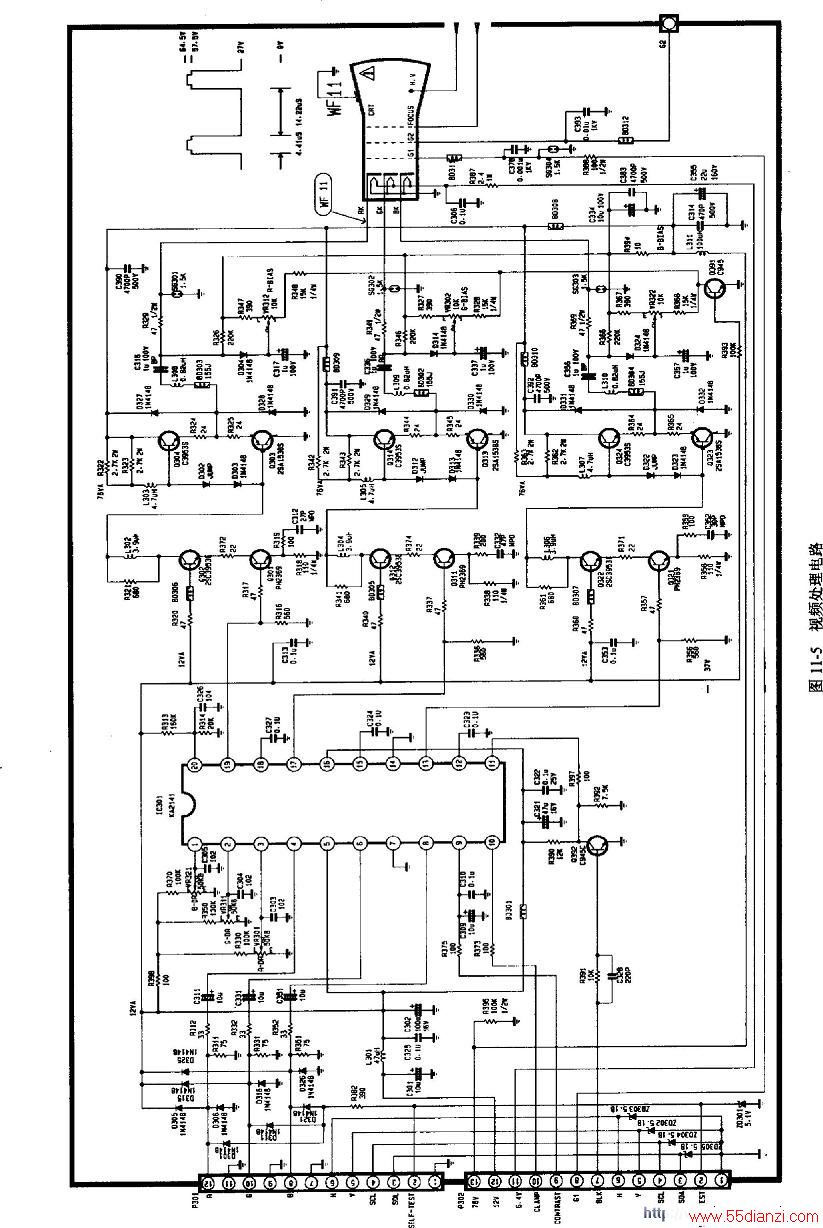

2.消亮点电路消亮点电路采用阴极控制方式，参见视频处理电路图。
正常工作时，12V电压经R393加到Q391的基极，使Q391饱和导通，此时，电源电路输出的76V视放电压经三路分压电路进行分压后，送到显像管的RK、GK、BK三个阴极，为显像管提供正常工作时所需的阴极电压；其中，第一路经R347、VR312、R348和导通的Q391进行分压送到RK极；第二路经R327、VR302、R328和导通的Q391进行分压送到GK极；第三路经R367、VR322、R368和导通的Q391进行分压送到BK极。
当显示器关机后，12V电压迅速消失（因12V滤波电容较小，放电速度很快），于是，Q391迅速截止，而76V电压则由于滤波电容容量较大下降较慢，于是76V电压不经以上分压电路进行分压，直接加到显像管的三个阴极，使显像管的三个阴极电压迅速上升，达到消除关机亮点的目的。
六、行场消隐电路
1.行消隐电路
由行输出变压器T502的8脚产生的行逆程脉冲，经C537耦合，再经Q392倒相放大，获得行消隐脉冲，加到KA2141的11脚，可在行逆程期间对扫描进行消隐，避免荧光屏上出现回扫线。
2.场消隐电路
由场输出集成电路IC601（KA2142）的6脚输出的场扫描信号，经Q509、C535、D514取出场逆程脉冲，由C534耦合到显像管的栅极G1，在场消隐期间，使加到显像管G1极的电压降低（更负）使屏幕景亮度下降，达到了消除场回扫线的目的。
七、视频静噪电路
在开机瞬间或模式变换瞬间，因计算机不能及时输出正常的行、场同步信号，经微处理器IC401识别后，其静噪控制端28脚输出高电平静噪控制电压（MUTE2），该控制电压控制Q510截止。Q510截止后，C532两端的负电压不经Q510分压，直接经R533、VR501的动触点加到显像管栅极G1，使显像管栅极Gl电压达到负向最大值，荧光屏上光栅消失，实现了视频静噪。
