LG TG17F3彩色显示器视频处理电路分析

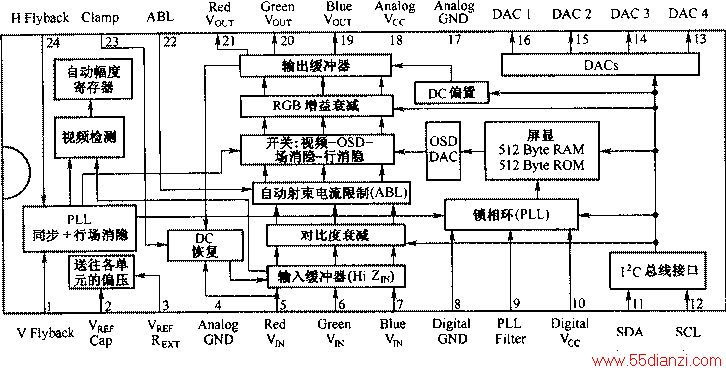

引脚号 引脚名 功能 引脚号 引脚名 功能 1 VFLB 场逆程脉冲输入 13 DAC4 数模转换输出4，未用 2 VREFCAP 基准电压外接电容端 14 DAC3 数模转换输出3，蓝截止电压输出 3 VREFREXT 基准电压外接电阻端 15 DAC2 数模转换输出2，绿截止电压输出 4 AGND 模拟电路地 16 DAC1 数模转换输出1，红截止电压输出 5 RIN 红输入 17 AGND 模拟电路地 6 GIN 绿输入 18 AVCC 模拟电路电源 7 BIN 蓝输入 19 BOUT 蓝输出 8 DGND 数字电路地 20 GOUT 绿输出 9 PLLFiLTEr 锁相环滤波 21 ROUT 红输出 10 DVCC 数字电路电源 22 ABL 自动亮度控制输入 11 SDA 12C总线串行数据 23 CLAMP 钳位脉冲输入 12 SCL 12C总线串行时钟 24 HFLB 行逆程脉冲输入

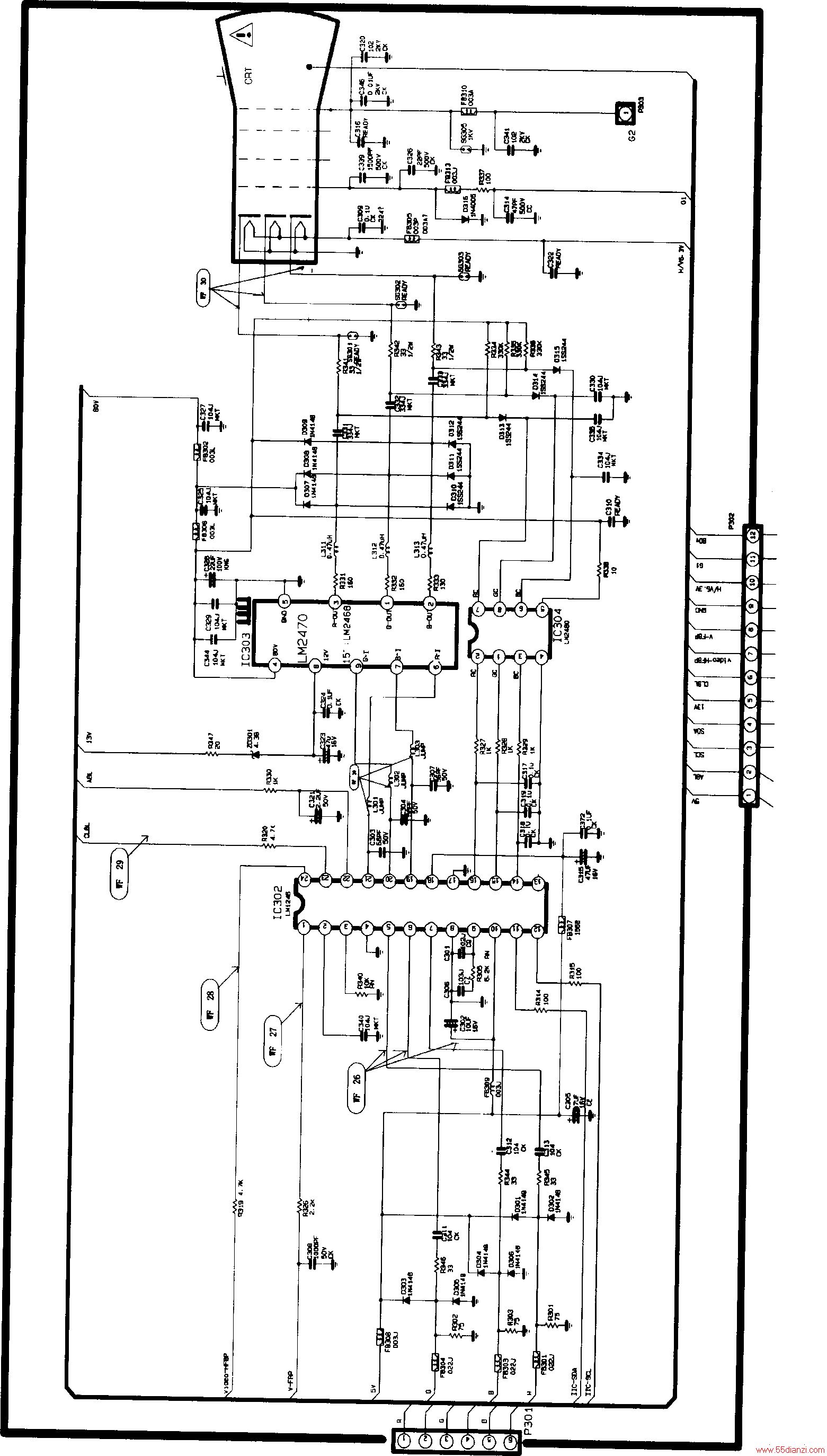

　　算机主机输出的R、G、B三路模拟信号经连接器输入到视频信号处理电路板，其中，R基色信号经R345、C313送到LM1246的5脚，G信号经R346、C311送到LM1246的6脚。B信号经R344、C312送到LM1246的7脚。经LM1246放大后R、G、B信号由21、20、19脚输出。

　　LM1246的23脚为钳位脉冲输入端，在钳位脉冲的作用下，LM1246的视频钳位电路处于工作状态。

　　此时，LM1246的21脚、20脚、19脚才能输出R、G、B信号。若LM1246的23脚没有钳位脉冲电压输入，LM1246的R、G、B放大器截止，显像管黑屏。

  　　二、视频输出电路
　　

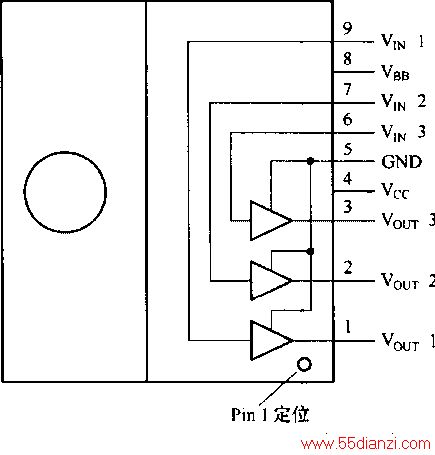

　　视频输出电路以IC303 （LM2470）为核心构成。LM2470内部电路框图如左图所示，引脚功能如下表所示。

引脚号 引脚名 功能 引脚号 引脚名 功能 l GOUT 绿输出 6 RI 红输入 2 BOUT 蓝输出 7 BI 蓝输入 3 ROUT 红输出 8 VBB 12V供电 4 vcc 80V供电 9 GI 绿输入 5 GND 地

　　13V电压经R347、ZD301降压，C323滤波后，由LM2470的8脚输入，为其内部的缓冲放大器供电。80V电压经C328滤波后，由LM2470的4脚输入，为LM2470内部功率放大器供电。

　　由LM1246输出的R、G、B信号分别经L301、L302、L303加到LM2470的6脚、9脚、7脚输入，再经各自的功率放大器放大后，由3脚、1脚、2脚输出。其中R信号经L311、C331、R341限流、耦合后，送到显像管红色阴极RK极。同样，G、B信号也相应经各自的限流、耦合电路送到显像管相应的阴极。

　　L311、L312、L313用以提高画面高频质量。D307～D312构成二极管上下限幅电路，是为了防止显像管打火损坏LM2470而设置的。SG301～SG303是放电器，其作用也是防止显像管打火带来的危害。

　　三、白平衡调整电路
　　
　　1.暗平衡调整电路暗平衡调整是通过调整显像管RK、GK、BK的静态工作电压，使三个电子束的截止点移动到同一位置上，以确保屏幕低亮度时不偏色。

　　当需要改变显像管RK阴极电位时，超级芯片SAA4849通过IIC总线控制IC302 （LM1246）的16脚输出的直流电压发生变化，加到IC304 （LM2480）的1脚，经LM2480处理后，控制显像管的RK阴极电位发生变化。同样，在改变LM1246的15脚、14脚的控制电压时，便可改变GK、BK极直流电位的高低，从而达到调整暗平衡的目的。

　　2.亮平衡调整电路在暗平衡调整好之后，虽然三个电子枪能同时开启或截止，但是三个电子束的特性曲线斜率并不一样。另外，三种荧光粉发光效率也不同，所以还需要进行亮平衡调整。亮平衡调整是为了保证彩色显像管显示高亮度单色图像时，屏幕上不出现彩色。亮平衡调整是通过控制三基色信号的增益来实现的。当进行亮平衡调整时，超级芯片SAA4849通过总线将数据送到视频信号处理电路LM1246，经内部处理后，分别控制R、G、B三个基色信号的增益，达到亮平衡调整的目的。

　　四、对比度和ABL控制电路
　　
　　1.对比度控制电路对比度是通过控制R、G、B三基色信号的增益来实现的。当需要增大对比度时，超级芯片SAA4849通过IIC总线，同时控制LM1246的R、G、B三个通道放大器的增益增大，使画面对比度得以增大。降低对比度时，控制过程相反。

　　2.ABL控制电路当画面背景亮度增大引起显像管束电流增大时，加至视放处理器IC302 （LM1246）的22脚（ABL）行输出变压器T701的6脚电压下降，经R803电位下降，控制LM1246输出的R、G、B基色信号的幅度减小，使显像管束电流下降，避免了束电流过大带来的危害。

　　五、亮度控制和消亮点电路
　　
　　1.亮度控制电路
　　
　　该机的亮度控制电路未采用常见栅极控制方式，而是采用阴极控制方式。

　　视放输出采用交流输出方式，视放输出的是经过钳位的视频信号，因此，光栅亮度取决于显像管阴极的直流电平（黑电平），亮度控制电路由超级芯片SAA4849通过I2C总线控制视频信号处理电路LM1246来完成。当需要调节亮度时，LM1246的16、15、14脚输出的直流电压的同时变化，同时控制LM2480，使显像管阴极直流电压变化，光栅亮度变化，达到亮度控制的目的。

　　2.消亮点电路
　　
　　行输出变压器T701次级绕组6脚上的负脉冲电压经D712、C749整流滤波得到-160V电压。

　　当显示器工作时，三极管Q799由于发射极电压始终高于基极电压，因此是始终导通的，这样，-160V电压通过R773、R772、Q799进行分压后加到显像管的栅极Gl上，为显像管栅极提供正常工作所需的负压。显示器关机后，Q799迅速截止，-160V电压不经Q799分压，直接加到显像管栅极G1上。由于这一负压很大，能够使电子束截止，消除了关机亮点。

　　六、行场消隐电路

    1.行消隐电路行消隐不是加到显像管的栅极上，而是由行扫描输出电路引出的行逆程脉冲加到视频信号处理电路LM1246的24脚上，可在行逆程期间对扫描进行消隐，避免荧光屏上出现的行回扫线。

　　2.场消隐电路场消隐也不是加到显像管的栅极上，而是由SAA4849的49脚输出的场逆程脉冲加到视频信号处理电路LM1246的1脚上，可在场逆程期间对扫描进场消隐，避免荧光屏上出现的场回扫线。

　　七、屏显电路（OSD）
　　
　　屏显电路（OSD）以视频前置放大电路IC302 （LM1246）为核心构成，具体工作过程是：

　　SAA4849将待显示字符及其位置信息，通过数据总线送入LM1246，LM1246输出模拟R、G、B三基色字符信号，在LM1246内部，和R、G、B视频信号混合后，驱动显像管显示字符和图案。

　　LM1246的9脚内部和外部电路组成锁相环振荡电路，用来产生字符产生电路所需的振荡频率，并使振荡器振荡在规定的点频率上。24、1脚为行、场逆程脉冲输入端，LM1246通过对行场逆程脉冲的检测，使显示字符在屏幕预定的位置上，并使字符显示与扫描同步。
