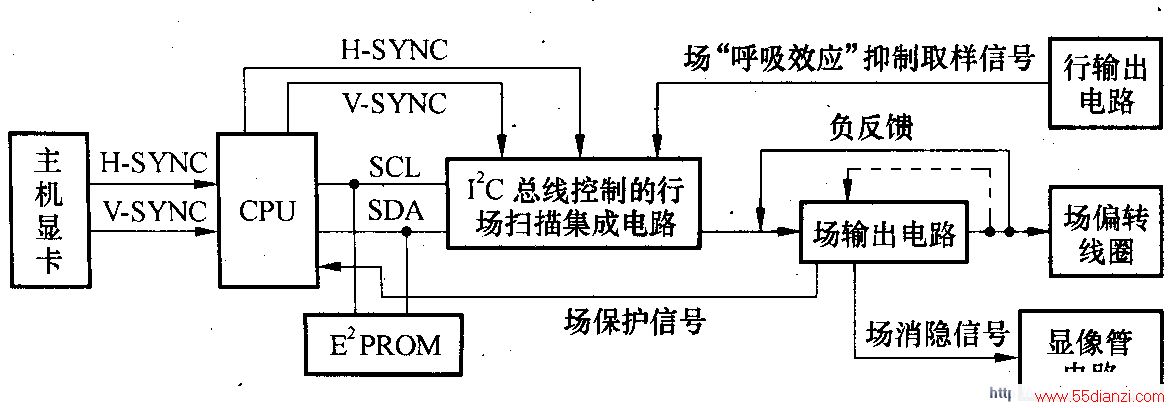

CPU和I2C总线技术在显示器上的应用，为场扫描电路赋予了新的内容。不但场输出级的输入信号来自I2C总线控制的行场扫描IC，而且场频率随着分辨率的变化不再通过专门的模式识别集成电路来执行，而是由CPU和I2C总线自动识别和处理；场幅度、场线性、场中心、场S校正、C校正也由总线调整。上述功能的控制方式一般是通过CPU控制行场扫描集成电路来完成，这种集成电路内部设有解码和数模转换电路，能够接受I2C总线的控制，实现该IC与CPU的双向通信。从基本组成上讲，新型彩显的场扫描电路仍然是由场振荡、场锯齿波形成、场激励、场输出和偏转线圈以及控制电路组成，但在总体结构和具体控制上，与以往的彩显有着明显的不同。新型彩显的场扫描电路典型结构如图所示。
从图中可以看出，由于场振荡、场锯齿波形成、场激励都在行场扫描集成电路内部完成，因此，不同显示器的场扫描电路的区别主要在于所采用的行场扫描集成电路和场输出电路种类不同。

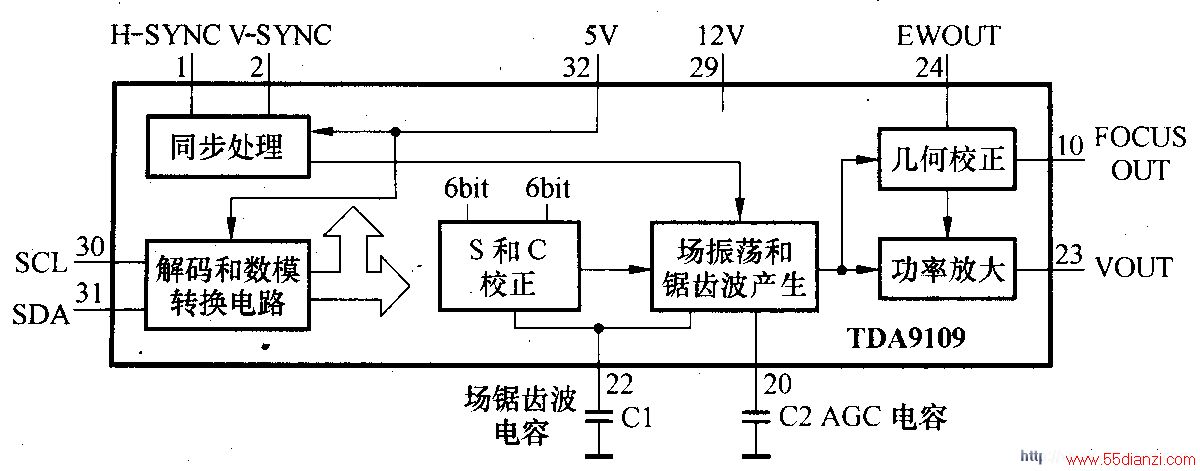

这里以新型彩显使用率较高的行场扫描小信号处理集成电路TDA9109为例加以说明，见图。
当TDA9109的29脚(12V)和32脚(5V，供给内部数字电路)得到供电后，开始进入工作状态。该IC的20脚和22脚内接场振荡和锯齿波形成电路，外接场锯齿波电容和AGC电容。锯齿波形成电路对外部的锯齿波电容进行充放电，在锯齿波电容两端形成锯齿波脉冲。从图中还可看出，场锯齿波的频率不但取决于本电路，而且还受控于I2C总线和主机发来的场同步信号，当改变图像分辨率时，场锯齿波振荡的频率 会自动地改变。22脚内部形成的锯齿波信号分两路输出，一路送到场几何校正跟踪电路，用于动态聚焦信号输出和左右枕形失真校正的输出，另一路经内部放大器放大后形成场激励信号从23脚输出。

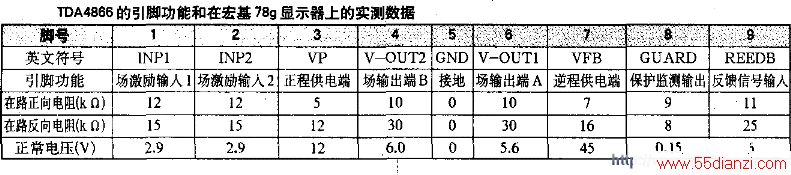

另有一种行场扫描信号处理集成电路如TDA4856、TDA4857等，场激励信号输出分两个输出端．，适应TDA4866等具有差分输入端的场输出IC的要求。

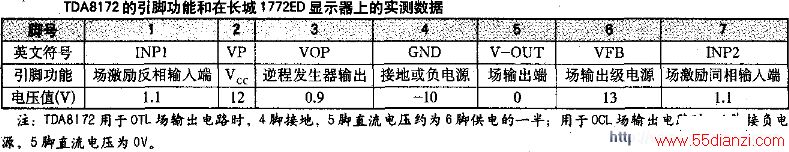

该机采用了以TDA8172为核心的OCL场输出电路，有关电路见图。TDA8172的引脚功能和在长城1772ED显示器上的实测数据见表1。场输出集成电路TDA8172(IC201)为正负电源供电方式，2脚接受控的12V，4脚接-10V。该机的场输出电路在场逆程期间采用了泵电源供电方式，这个电路由3脚外接的二极管D201和电解电容C205组成。
显示器开机后，行场扫描集成电路TDA9116(IC301)和IC201得电进入工作状态。IC301的22脚内部的锯齿波形成电路通过控制22脚外接的锯齿波形成电容C348充放电形成场频锯齿波脉冲，20脚外接场自动增益控制电容C349。23脚输出场激励脉冲由R216、R222送到IC201的1脚(场激励锯齿波输入端)，IC301的13脚输出基准电压由R202、R214、R217分压后送到IC201的7脚。IC201的1脚得到的场锯齿波电压经与7脚输入的参考电压进行比较以后，送入内部的放大器放大，再送入功率放大电路进一步放大，从5脚输出场锯齿波电压，驱动场偏转线圈，使CRT实现垂直方向上的扫描。
反馈信号来自于场输出反馈电阻R210的上端。场扫描电流在R210上产生的压降经R211和C212反馈到R222，然后送入1脚，给IC201内部的功率放大器提供交直流反馈信号，达到线性校正和稳定放大器直流工作点的目的。
在场幅度的控制上，该机采用I2C总线控制。当改变图像分辨率时，场锯齿波振荡的频率自动改变，因此改变了IC301的23脚输出的锯齿波幅度，实现了不同分辨率下场幅度的自动稳定。当进入菜单调整场幅度时，CPU会按照键盘输入的指令通过。I2C总线把该指令送到IC301的总线SCL、SDA端30、31脚，通过IC301内部的数模转换电路把指令变为模拟控制电压，对IC301内部电路进行控制，改变23脚输出的场锯齿波的幅度，输入到IC201的1脚以后，再经过IC201的处理、放大，改变场偏转线圈中流过的电流大小，从而改变了场幅度的大小。对于场幅度“呼吸效应”的抑制，也是通过控制IC301的23脚输出的激励脉冲幅度来实现的。当高压发生变动时，行输出变压器T701的7脚发生变化，该变化通过R703、D703使得D304正极电压变化，进而使得IC301 的18脚(V EHTIN)场呼吸效应检测输入端的电压发生变化，这个变化通过IC301内部的场幅度补偿电路处理后，同样会控制23脚输出的场激励脉冲幅度，从而改变场幅度，维持了高压变动时场幅度的稳定。
在场中心的控制上，也采用I2C总线控制。当进入菜单调整场幅度时，CPU发出指令，通过I2C总线对IC301内部的场中心电路进行控制和调节，根据指令改变IC301的23脚输出的直流控制电压的大小，经IC201处理、放大后，使叠加在场偏转线圈的直流磁场的方向和大小发生变化，因而改变了场中心(垂直位置)。

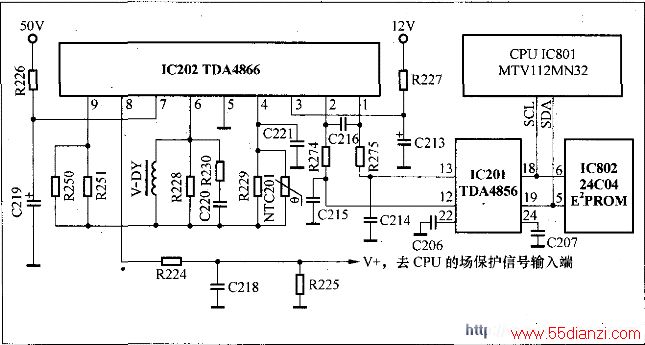

开机后，主电源和IC201、IC202进入工作状态。IC201的24脚内部的场振荡和锯齿波形成电路对24脚外部的锯齿波形成电容C207进行充放电，在C207两端形成锯齿波脉冲。22脚外接场幅度控制电容C206(AGC电容)，其作用是控制锯齿波电容的充放电时间，以保持在场刷新率发生变化时的场幅度稳定。IC201正常工作后，其12脚和13脚分别输出上升沿和下降沿的场频锯齿波电压，分别经R275、R274送入TDA4866(IC202)的1脚和2脚。该锯齿波脉冲进入IC202的1、2脚后，经内部电路处理、放大，从4、6脚输出场锯齿波电压并送往场偏转线圈，实现了垂直方向的扫描。场输出负反馈控制电路主要由R229、NTC201以及R250，R251和IC202的9脚内部电路组成。在场输出正常工作时，场扫描电流在R229并联NTC201上形成的压降经R250并联R251反馈至IC202的9脚，为内部的功率放大器提供交直流负反馈电压，达到稳定放大器直流工作点和线性校正的目的。
在场幅度、场中心和几何失真的调整上，该机也采用了I2C总线控制方式，其原理与长城1772ED基本相同。用户进入OSD菜单后，选择相应的调整项目，被CPU识别判断后，即可通过总线实现调整。其中，调整场幅度时，通过总线改变的是IC201的12、13脚输出的电流幅度；调整场中心时，改变的是12、13脚输出电流的直流成分；场S校正是通过改变12、13脚输出的场激励锯齿波的波形来实现的。对于因高压变化引起场幅发生变化(呼吸效应)时，取样电压被送到IC201的21脚(V SMOD)，通过内部电路对11、12、13脚输出的抛物波和场激励波形进行校正，从而避免了场幅的变化和场线性失真。
