LG 774C/775C-EA彩显辑扫描电路分析

 该机的场扫描电路是由场锯齿渡形成和场输出电路组成。如图7所示。

   1.场锯齿波形成电路
   行场扫描芯片IC701工作后，IC701（22）脚内的场锯齿波形成电路通过控制外接锯齿波形成电容C710充放电。在C710两端形成场锯齿披脉冲。该锯齿波脉冲经放大后由（23）脚输出。IC401（37）脚输出的场同步信号VSYNC经R723送到IC701（2）脚，使场频锯齿渡脉冲与同步信号准确同步。IC701（20）脚接的电容C711是场自动增益控制电容，由它自动调整场锯齿渡电容C710充放电时间，保证场频变化时场幅基本正常。（19）脚外接的C717是场顿锯齿波阈值滤波电容。

　　2.场输出电路
   该机采用IC601（TDA8172）为核心构成的OCL型场输出电路。它的引脚功能和电压数据见表3。该电路采用正，负电源供电方式。主电源输出的受控15V电压加到IC601（2）脚。同时输出的-12.

表3 TDA8172引脚功能和电压数据

引脚

符号

功能

电压(V)

1

VIN

锯齿波信号输入端

1.25

2

VCC

场正程放大供电端

14.88

3

VBLK

自举升压和场消隐信号输出端

-11.84

4

GND

构成OTL电路时该脚为接地端,够成OCL电路时

-12.89

5

OUT

输出端

0.37

6

Vss

场逆程放大供电端

14.52

7

VREF

场基准电压输入端

1.26

　　39V电压加到（4）脚。另外它在逆程期间采用泵电源供电方式。泵电源由D610、C603和IC601的（3）脚内部完成。

　　3.场幅、场中心控制

    用户需要改变垂直幅度时。IC401的IIC总线对IC701内的场幅控制电路实施控制，改变IC701（23）脚输出的锯齿波激励电压幅度的大小。经场输出集成电路IC601放大后，最终可调整光栅垂直幅度的大小。用户需耍改变画面的垂直位置时，IC401通过IIC总线对IC701内的场中心控制电路实施控制，改变IC701（23）脚输出的直流控制电压大小。经场输出集成电路IC601放大后。改变了叠加在场偏转线圈V—DY的直流磁场的方向和大小，调整了光栅的垂直位置。

　　（五）极高压补偿

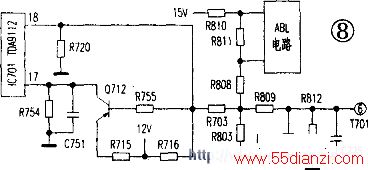

    为了抑制画面亮度变化引起图像几何尺寸变化现象，该机设置了极高压补偿电路，如图8所示。当亮度升高时，行输出变压器T701（6）脚电位下降，使IC701极高压场幅补偿信号输入端@脚电位下降。同时使Q702导通加强，致使IC70极高压行幅补偿信号输入端（17）脚电位下降。配IC701（17）、（18）脚电位下降后。分别经IC701内部的行、场幅度控制电路处理后。（24）脚输出的直流控制电压升高，并且（23）脚输出的场锯齿波激励电压的幅度变小。这样，避免了亮度增加引起的画面幅度增大现象。反之控制过程相反。幅度同时变小。这样，避免了画面亮度升高引起画面幅度变大的现象。反之，当画面凫度下降引起行输出变压器T701的（6）脚电位升高时，该电路可自动使画面幅度变大，避免了亮度下降引起画面幅度变小的现象。
