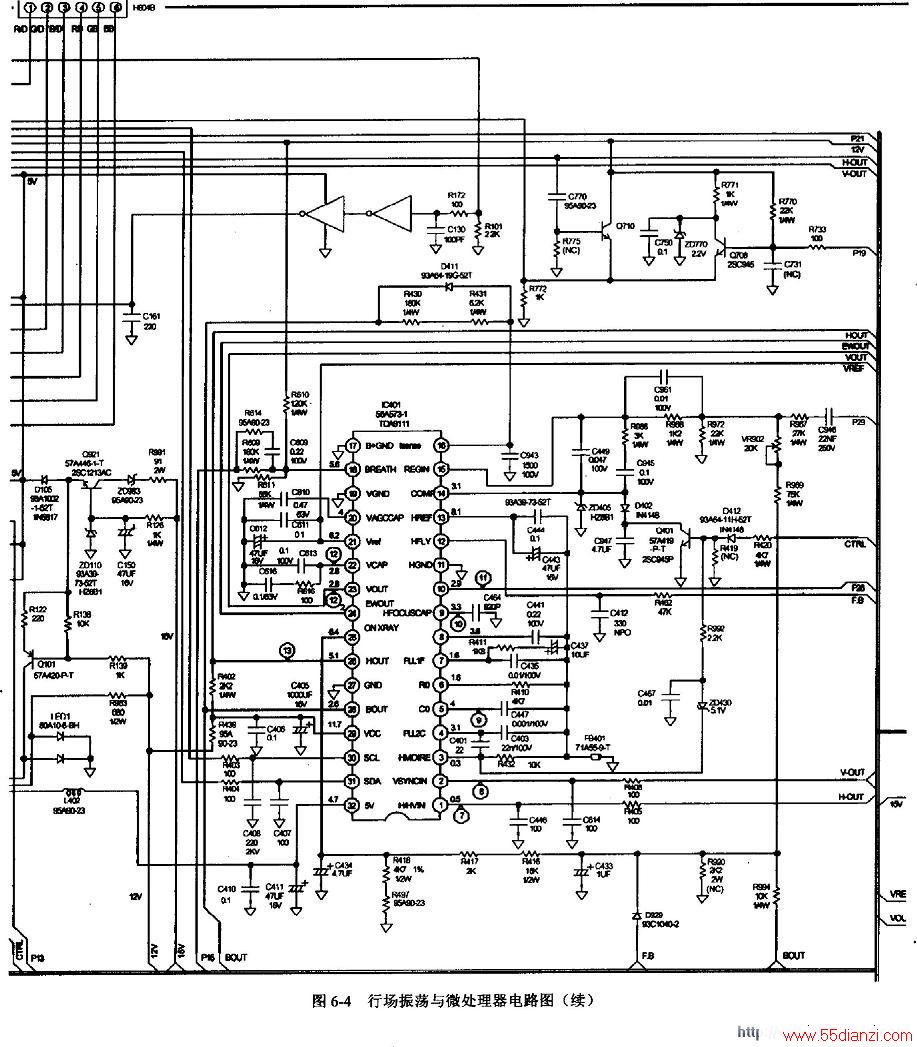

场振荡器形成的场频锯齿波电压分以下几路输出：一路送到几何失真统调电路，经放大电路放大后，再分别经10脚（动态聚焦）、24脚（左右枕校）输出，为动态聚焦电路、左右枕形校正电路和梯形校正电路提供场频抛物波脉冲信号；另一路经放大电路放大后由23脚输出场锯齿波激励信号。
2.场输出电路场

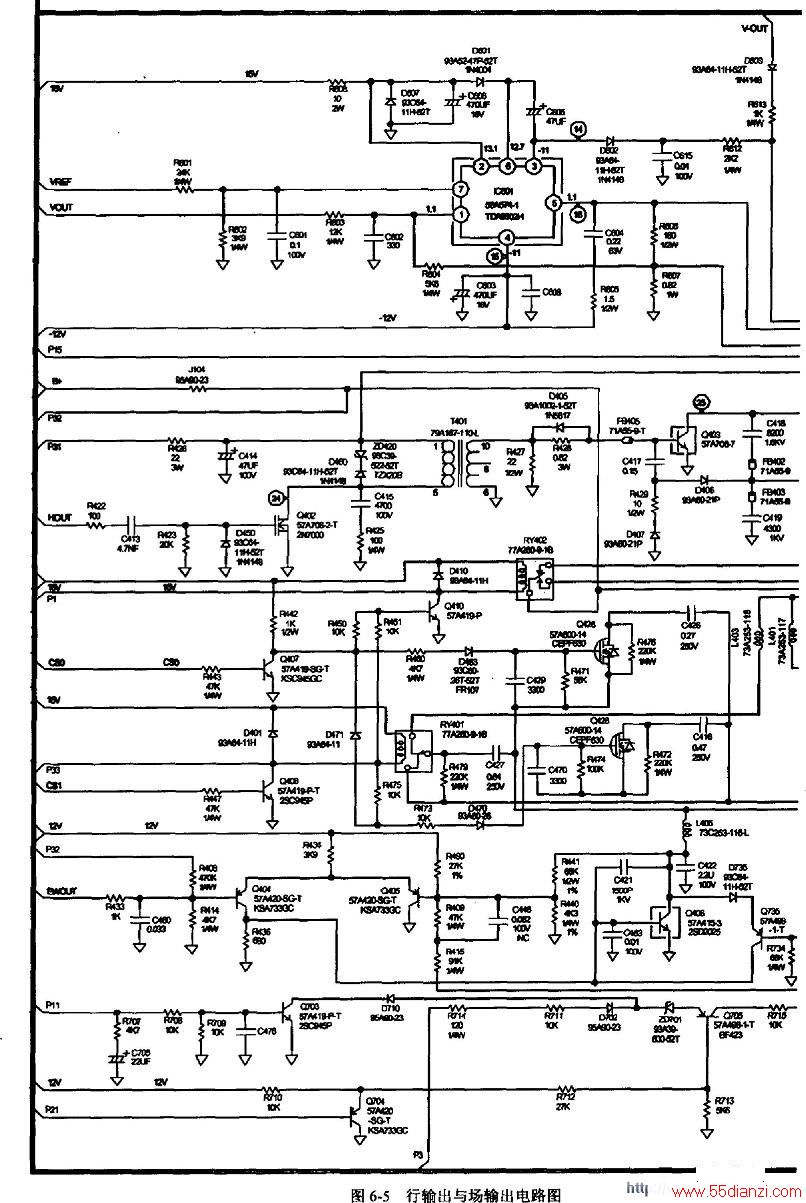

输出电路采用由IC601（TDA9302H）及外围元件构成的OCL功率放大器。除在场线圈中形成偏转电流外，还为消隐电路提供场逆程脉冲。TDA9302H内部电路框图和引脚功能见第5章有关内容。
一次电源电路输出的15V的电压，经R608降压后为场输出电路TDA9302H的2脚提供正电源，电源电路输出的-12V电压，为TDA9102H的4脚提供负电源。D601、C605同片内电路共同完成逆程期间的自举升压功能，在场正程期间，15V电压经R608、D601加到TDA9102H的6脚，并对C605充电至电源电压；在场逆程期间，3脚输出一幅度约等于电源电压的场逆程脉冲，加到C605的负端，这样该逆程脉冲电压同C605上的原有电压相叠加，使C605正端的电压大约为电源电压的两倍，并加至TDA9102H的6脚，作为场逆程期间的场输出级的工作电源，以缩短场逆程时间。
7脚为内部放大器参考电压输入端，来自于TDA9111的21脚，由TDA9111第23脚送来的场锯齿波经R603加至TDA9102H的1脚，功率放大后的场锯齿波由5脚输出到场偏转线圈V-DY上。
R606是阻尼电阻，防止V-DY寄生振荡。R607把场扫描电流转换成电压，并经R604加到l脚，形成负反馈，保证场输出电路放大器工作点的稳定，同时还避免了非线性失真。
TDA9102H的3脚输出的场逆程脉冲还加到显像管的栅极电路，用于场消隐。
3.场幅调整电路
场幅调整是通过改变TDA9111的23脚输出锯齿波信号幅度进行的，当进行场幅调整时，微处理器通过I2C总线改变TDA9111的23脚输出的场频锯齿波的幅度大小，经TDA9302H放大后，便可改变流过V-DY电流幅度的大小，达到调节场幅大小的目的。
4.场AGC电路
彩色显示器工作在不同的显示模式时，其场频是变化的，如果不采取措施，在场频变化时，场幅也会随之变化。因此，在电路上必须采取一些相关措施，来补偿或稳定彩色显示器显示模式改变时场幅的变化。如何使不同场频时场激励信号的幅度保持稳定，可以在电路中依靠场振荡中的AGC电路来实现。
TDA9111的20脚是场幅控制外接电容器端，20脚外接场振荡AGC外接电容器C610，当场AGC电容C610损坏时，有可能发生场幅随场频改变发生变化的故障。在场AGC的作用下，当场频变化时，场振荡（场激励）信号的幅度能够保持稳定，从而保持场幅稳定。
5.高压变化引起场幅变化自动调整
TDA9111的18脚为高压变动引起场幅变化补偿输入脚，当画面亮度升高引起阳极电流增大时，行输出变压器T402的13脚电位下降，进而控制TDA9111的18脚电位下降，经内部电路处理后，对场幅电路进行控制，使23脚输出的场锯齿波激励信号的幅度变小，致使场幅变小，反之，当亮度、对比度下降引起行输出变压器T402的13脚电位升高时，控制过程相反，保证了场幅不随画面的亮暗而发生变化。
6.场中心调整和摩尔条纹消除电路
通过调整TDA9111的23脚场频锯齿波的直流分量，可达到调整场中心的目的。另外，TDA9111的23脚场激励信号的相位，通过被半场频脉冲调制，动态控制场中心，还可以消除和改善垂直摩尔条纹。场中心和摩尔条纹均是微处理器通过IIC总线进行控制的。
