场振荡器形成的场频锯齿波电压分以下几路输出：第一路送到左右枕形失真、角部失真、梯形失真校正和行幅控制电路，产生场频抛物波由TDA4854的11脚输出：第二路进到左右不对称校正电路，由TDA4854的20脚输出；第三路送到场线性、场线性对称和场锯齿渡输出电路，经放大后，分别由TDA4854的12、13脚输出上升沿和下降沿场锯齿波激励信号。
2.场幅、场中心、场线性调整电路
场频锯齿波由场锯齿波输出电路放大，从TDA4854的12脚、13脚输出正向、负向场锯齿波激励信号。用户可以通过按键，进入显示器的菜单，对12、13脚输出电流的幅度进行调整，即调整场幅。也可以对12、13脚输出电流的直流成分进行调整，即调整场中心。还可以对12、13脚场激励锯齿波的波形进行校正，即场S校正。
左右枕形校正电路是直流耦合电路，11脚为左右枕形校正输出脚，微处理器通过总线控制TDA4854，可以调整11脚输出抛物波的波形，从而实现枕形校正。另外梯形校正、四角校正、行幅调整也是通过此部分电路来实现的。
3.模式变化引起场幅变化稳定电路（场AGC电路）
彩色显示器工作在不同的显示模式时，其行场频是变化的，如果不采取措施，在行场频变化时，行幅和场幅也会随之变化。因此，在电路上必须采取一些相关措施，来补偿或稳定彩色显示器显示模式改变时行场幅的变化。
在彩色显示器中，行输出电路和场输出电路的驱动方式不同，行输出电路是一种开关电路，它的激励信号（行激励信号）是脉冲信号，行幅不会随行激励脉冲的幅度而改变；而场输出电路工作在线性放大状态，使用的场激励信号是锯齿波，场幅随场激励信号的幅度而改变。鉴于行输出电路与场输出电路的工作特点不同，因此，在彩色显示器中使用了不同的技术来实现不同显示模式时行幅和场幅保持稳定。
对于显示模式改变时行幅的稳定（或者说跟踪），是通过使行输出电路的+B供电电压跟随行频变化而实现的。而对于场幅来说，则是要使不同场频时场激励信号的幅度保持稳定，在电路中是依靠场振荡中的AGC电路来实现的。
TDA4854的22脚是场幅控制外接电容器端，22脚对地外接场振荡AGC外接电容器C719，当场AGC电容C719损坏时，有可能发生场幅随场频改变发生变化的故障。在场AGC的作用下，当场频在50～160Hz的范围变化时，场振荡（场激励）信号的幅度能够保持稳定，从而保持场幅稳定。
4.场输出电路场

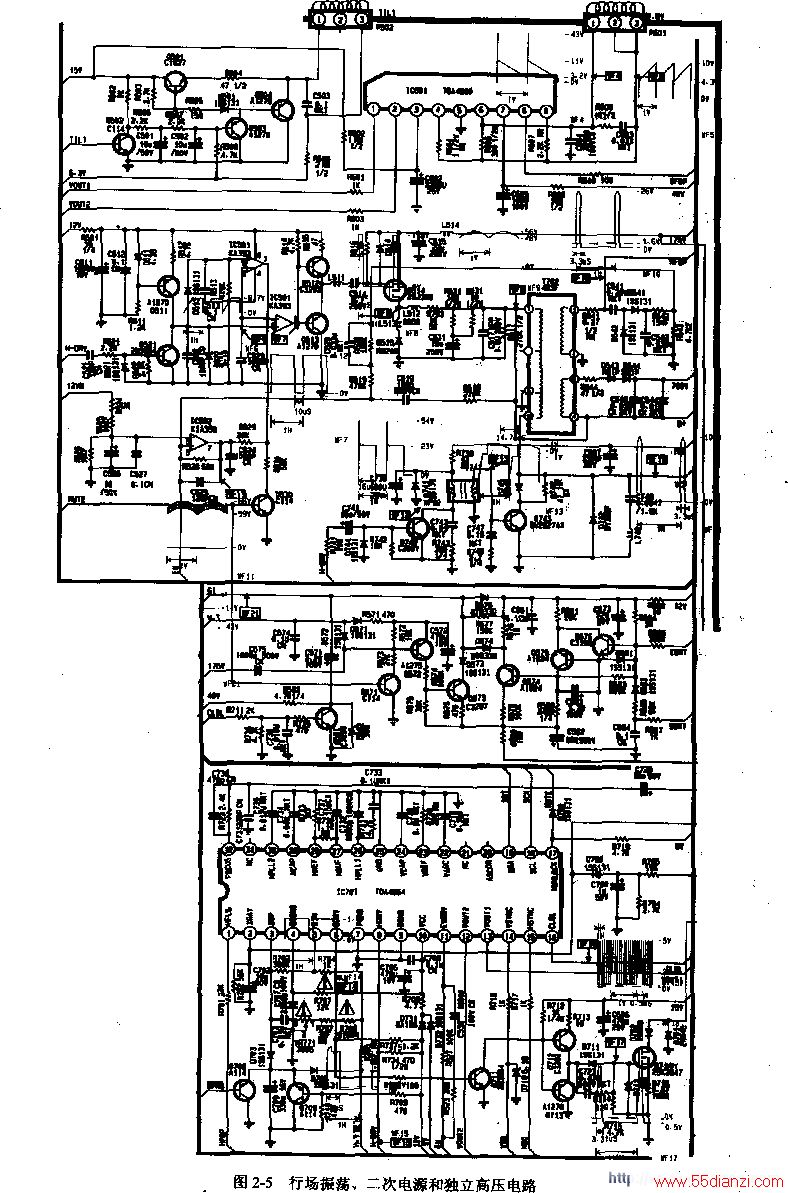

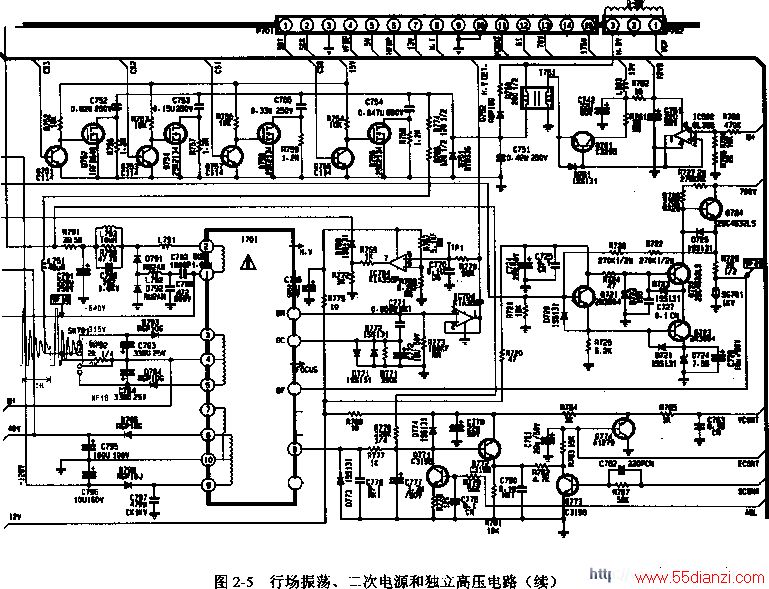

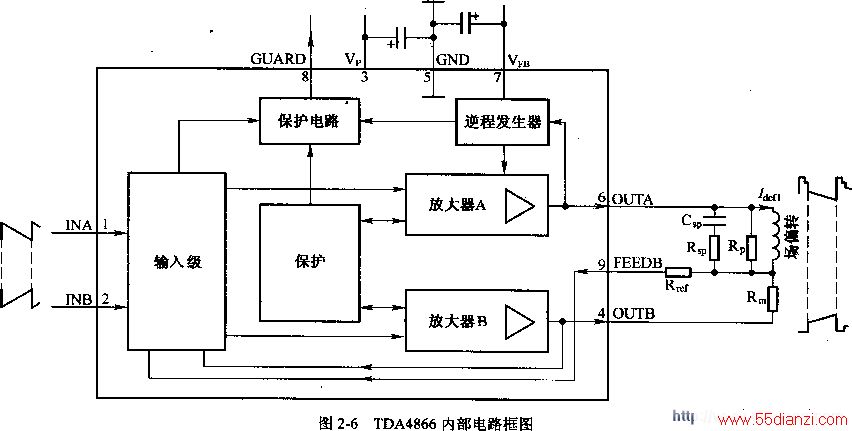

输出电路是采用IC601 （TDA4866）构成BTL型场输出电路。TDA4866内部框图如图2-6所示，引脚功能如表2-4所示。
重点提示
BTL是balancedtransformerless的缩写，意为平衡式无输出变压器，是一种桥式推挽电路。BTL场输出电路有两个输入端和两个输出端，采用正电源供电（输出端电压为供电电压的一半），与常见的OTL场输出电路相比，在供电和偏转线圈阻抗相同的情况下，BTL场输出电路的功率比OTL场输出电路的功率要大得多（约4倍），因此，BTL场输出电路在彩色显示器中得到了广泛的应用。
BTL场输出电路由于采用了直流耦合方式，取消了输出s电容，因此，当电路出现问是而导致输出端直流电压变化较大时，会使扫描电子束偏高显像管的屏幕而打到显像管的锥体部位，打到显像管锥体上的电子柬又会反射到显像管的屏幕上，而使显像管的屏幕上出现满屏的暗淡的光栅或彩虹状类似色纯不良的光栅，而不是水平一条亮线，这点要特别引起注意。另外，BTL场输出电路由于采用了直流耦台方式，因此，当电路出现问题时，还可能会烧坏场偏转线圈。
由IC701（TDA4854）的12、13脚输出的上升沿和下降沿的场频锯齿波激励电压，分别经R603、R601限流，加到IC601（TDA4866）的2、1脚，经各自的功率放大器放大后，分别由4脚和6脚输出场锯齿波电流，该电流在场偏转线圈中产生磁场，控制显像管电子束作垂直扫描运动，从而完成垂直扫描功能。扫描电流在取样电阻R606两端产生的取样电压经R607限流后，由TDA4866的9脚输入，为功率放大器提供负反馈信号，不但可稳定放大器的工作点，而且可补偿非线性失真。
场电源供电采用双电源，在场扫描正程期间，由电源电路产生的15V电压，经R602限流、C602滤波，为TDA4866的3脚提供15V电压；在场扫描逆程期间，由行输出变压器T701的6脚上的行逆程脉冲经D795整流、C795滤波获得40V电压，为TDA4866的7脚供电，以提高电路的工作效率，缩短逆程时间。
