从微处理器7801的33脚输出的场同步信号输入到TDA4841的14脚。由内部同步信号输入和极性转换电路处理后加到TDA4841内部的场振荡电路，使振荡器产生的频率与场同步信号的频率同步。场振荡器形成的场频锯齿波电压经场幅、场中心电路处理后分三路输出；第一路送到行幅控制电路和左右枕形失真、四角失真、梯形失真校正电路；第二路送到左右枕校不对称校正电路：
第三路送到送到场线性、场线性平衡和场锯齿波输出电路。
场频锯齿波由场锯齿波输出电路放大，从TDA4841的12脚、13脚输出正向、负向场锯齿波激励信号。
2.场输出电路场
输出电路由7404（TDA8177F）及外围元件构成OCL场输出电路，除在场线圈中形成偏转电流外，还为屏显电路提供场逆程脉冲。
TDA8177F场输出电路内部设有过热保护电路，TDA8177F最大输出偏转电流为3A（峰峰值）。

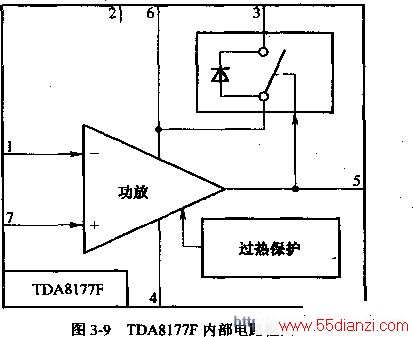

TDA8177F内部电路框图如图3-9所示，引脚功能如表3-4所示。
重点提示：
TDA8177与TDA8177F的主要差别是：TDA8177内部设有逆程发生器，而TDA8177F内部没有逆程发生器，需要由外电路单独提供逆程电源。

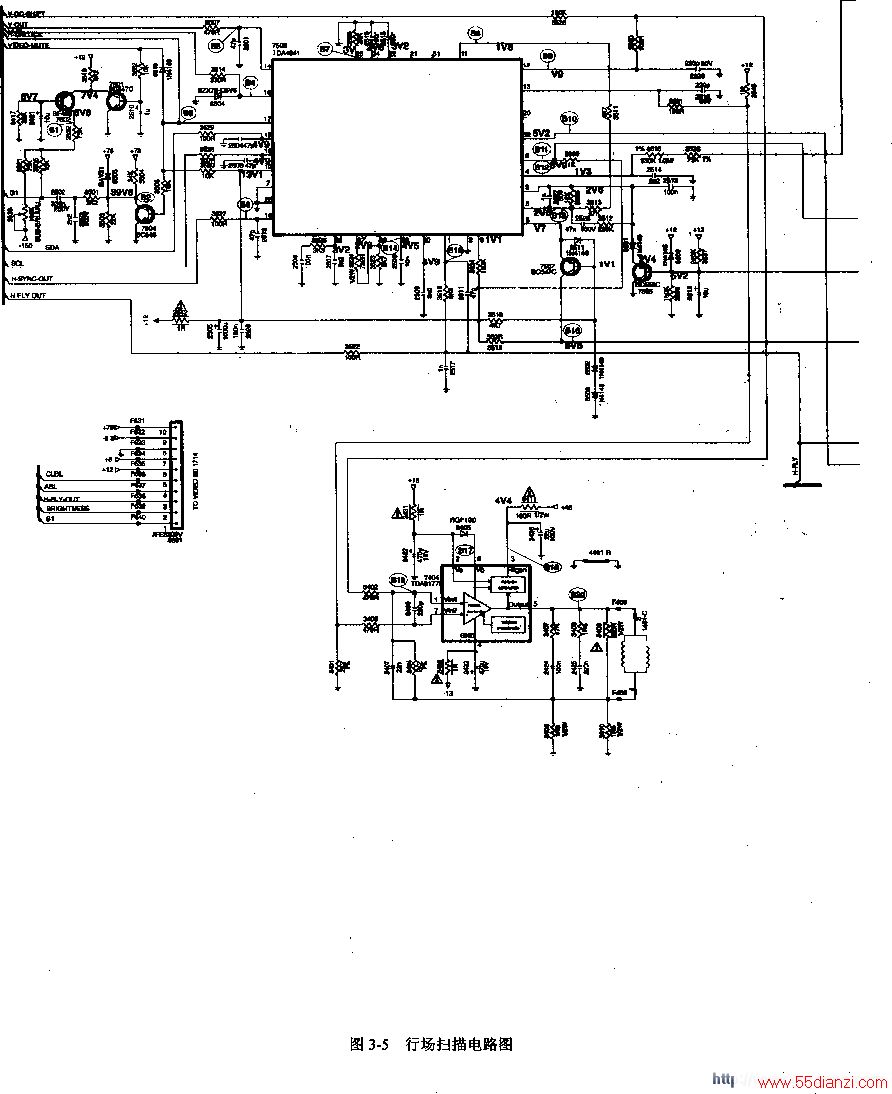

见图3-5，电源电路通过的13V电压，经3431限流为场输出电路TDA8177F的2脚供电，电源电路输出的-13V电压，经3405限流为TDA8177F的4脚提供负电源，另外，由行输出变压器5612的5脚经外电路整流滤波后产生的45V电压经3411加至TDA8177F的3脚，为场输出电路TDA8177F在逆程期间提供较高的供电电压，以缩短场逆程时间。
由TDA4841的12、13脚送来的场锯齿波加至TDA8177F的1、7脚，功率放大后德场锯齿波由5脚输出到场偏转线圈上。电阻3406、3410把场扫描电流转换成电压，并经3404、2407加到TDA8177F的1脚，形成负反馈，主要起改善场线性的作用。
3.场幅、场线性和场中心调整电路
场幅调整是通过改变TDA4841的12、13脚输出锯齿波信号幅度进行的，当进行场幅调整时，微处理器通过IIC总线改变TDA4841的12、13脚输出的场频锯齿波的幅度的大小，经TDA8177F放大后，便可改变流过V-DY电流幅度的大小，达到调节场幅大小的目的。另外，微处理器还可通过IIC总线对TDA4841的12、13脚场激励锯齿波的波形进行校正，即场S校正（校正场线性）。
该机场中心由微处理器7801的39脚输出信号进行控制，当调节场中心时，7801的39脚输出的PWM脉冲占空比发生变化，经外接RC电路积分后，输出的直流控制电压发生变化，通过TDA8177F，进而控制5脚输出的直流分量的大小，达到调整场中心的目的。
4.场AGC电路
彩色显示器工作在不同的显示模式时，其场频是变化的，如果不采取措施，在场频变化时，场幅也会随之变化。因此，在电路上必须采取一些相关措施，来补偿或稳定彩色显示器显示模式改变时场幅的变化。要使不同场顿时场激励信号的幅度保持稳定，在电路中是依靠场振荡中的AGC电路来实现的。
TDA4841的22脚外接场振荡AGC外接电容器2515，当场AGC电容2515损坏时，有可能发生场幅随场频改变发生变化的故障。在场AGC的作用下，当场频变化时，场振荡（场激励）信号的幅度能够保持稳定，从而保持场幅稳定。
