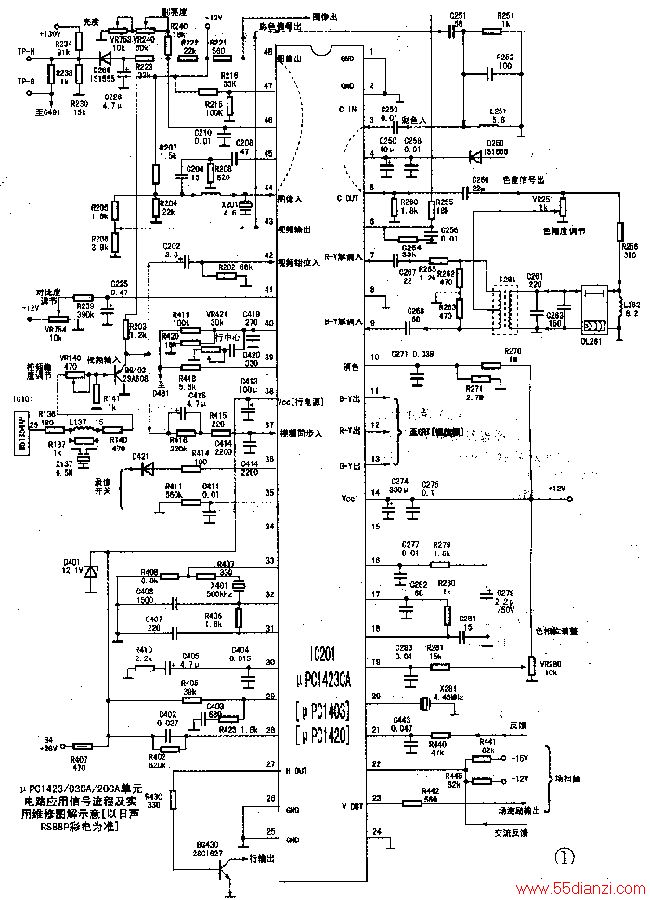

µPC1403CA/1423CA单元电路

      &mICro;PC14XX系列集成电路主要作用是用来处理视频信号、色度信号和行/场扫描小信号。

    从图像中频电路M51254AP（采用µPC1403/1423的机型中频均为M51354AP：采用µPC14120/1421的中频电路多为TA7680;采用IX0304CEZZ的机型中频电路一般为IX0388CEZZ）中检波得到的视频信号从29脚输出，送至视频缓冲放大器BG403（2SA608EF或2SA654A）的基极，经缓冲后分别送到主芯片µPC1403/1423的42脚和37脚。经IC电路内部处理后从48脚输出亮度信号。另外43脚来的色度信号通过3脚的带通电路，然后输送至5脚。从5脚输出的色度信号经5脚外彩色延时电路和匹配变压器耦合，其R-Y和B-Y分别返回到IC20179脚，经内部再处理后，形成B-Y、R-Y、G-Y三个色差信号，分别有1112和13脚输出。

    输送到µPC1403/142337脚上的视频信号分别产生行同步信号和场同步信号，行、场振荡信号是将500kHz（32倍的行频）的振荡信号分行频而获得的。其中推动信号由27脚输出，场推动信号由23脚输出。
