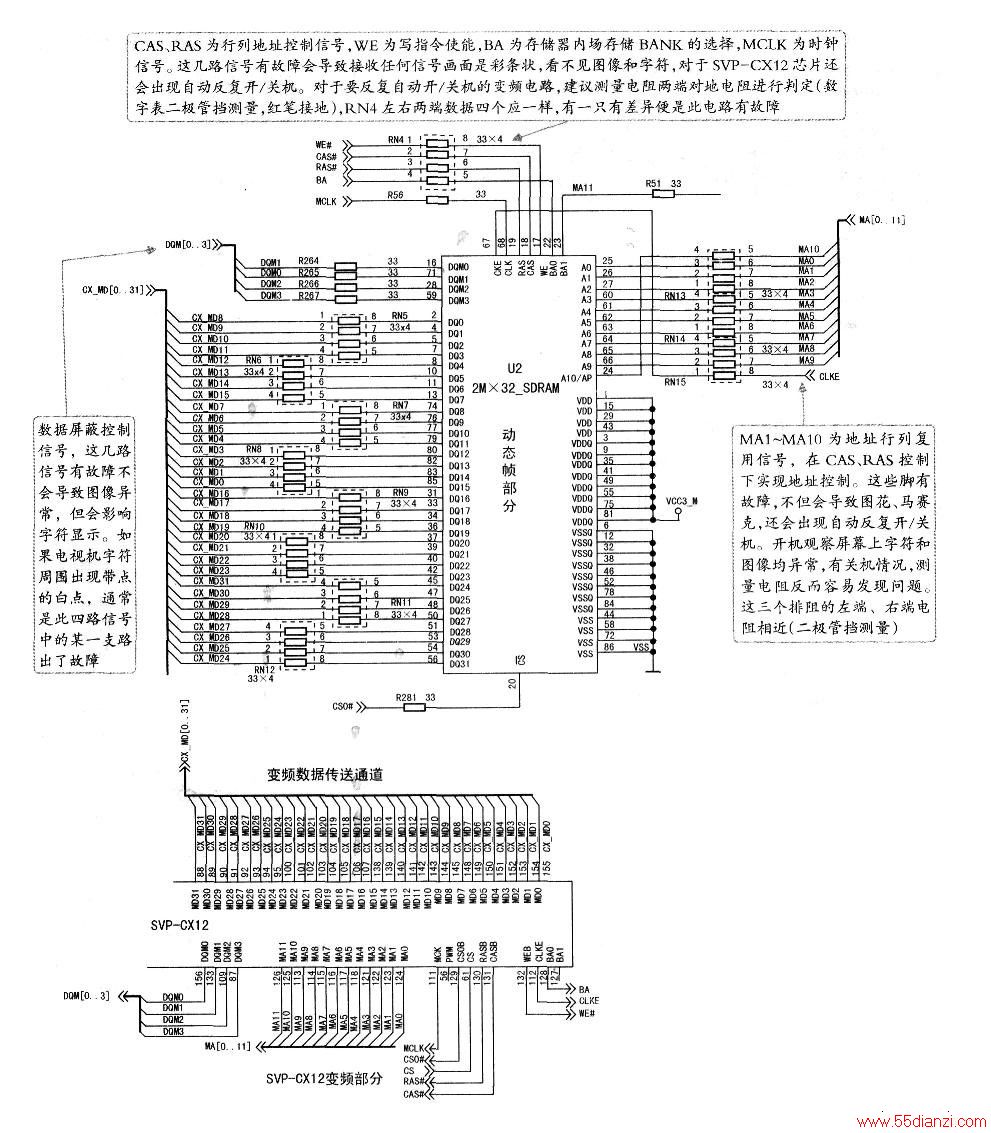

由上图、下图组成的变频电路结构可以看出。变频电路结构相似，都采用了一块SDRAM存储器，也有的采用两块SDRAM存储器。这些变频电路的特点是：变频需要地址信号，如上图中标注的MA[011]共12路信号（行列地址信号采用时分复用，行选择信号RAS和列选择信号CAS将行列地址锁存到内存条中），数据信号CX_MD[031]共32路，在DQM控制下选择数据位进行数据传送。地址信号及数据信号在MCLK（时钟）、CS0#（片选）、CS（片选0）、RAS#（行地址选通）、CAS#（列地址选通）、BA（块选择控制信号）、CLKE（时钟使能）、WE#（写使能）、四路数据屏蔽信号DQM[013]控制下完成，前端送入不同格式、统一规格的信号供CRT偏转显示。
2.变频电路工作特点

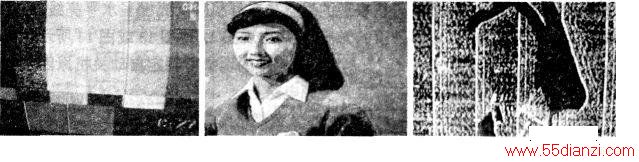

上图、下图组成的变频电路中，DQM信号有故障通常不会导致变频不成功（即屏幕上显示的图像正常），对于上图这种采用SVP-CX12生产的电视，整机菜单操作字符显示信号由并行总线调入SVP-CX12，再与图像信号一起进行变频显示。这时DQM信号对字符显示有一定影响。DQM通道有故障时显示的字符周围将会出现一些白点干扰，而图像显示正常。对于下图这种采用HTV118生产的电视，由于字符显示不通过变频电路，故其DQM出故障不会影响图像和字符显示。上图中，R281传送片选信号CS0，RN4传送WE、CAS、RAS、BA信号，R56传送MCLK信号，这些通道出故障直接影响地址信号和数据信号的传送，开机后屏幕上将出现右图所示的故障图片，对于上图组成的变频电路还伴随反复自动关机（这是此变频电路的工作特点）。由此可见，凡遇到高清电视输入不同节目源（TV/VGA两种），出现右图所示一幅不完整的画面时，可以明确是指令通道有故障了。

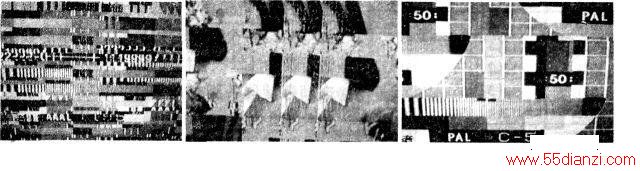

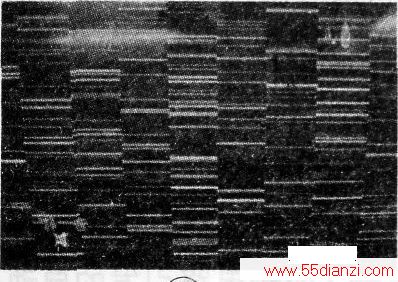

下图所示的故障现象是能看到一幅画面，但画面显示效果差，出现这样的故障现象通常是数据通道有故障。而地址通道有故障表现为前端一幅画面在变频时，前后端对应显示图像效果的部位发生错位，即表现为马赛克似的现象。因此变频电路中地址或数据通道有故障引发的故障现象通常是有差异的，根据现象和所学的知识是能够判定的。以上讲述的是变频电路的共性，各变频电路工作除共性外还有自己的特点，如SVP-CX12变频电路不正常。字符也跟着不正常，同时还可能引发自动开/关机。自动开/关机涉及的电路较多，判定故障产生部位的方法就是在自动开机瞬间观察屏幕上光栅出现瞬间显示的图像效果，也可以利用前面讲述的行振荡电路、控制系统电路等工作特点判定故障产生部位。SVF-CX12变频电路引发的自动反复开机表现的现象是在开机瞬间光栅呈水平亮线。后变成灰蒙蒙的光栅。随后出现下图所示的现象，有这样的现象可判定自动关机原因出在变频电路上。
3.变频电路故障的检修
对于上图所示的变频电路，如果出现反复开/关机现象，建议测量动态帧储器各脚电阻或各个排阻两端的对地显示的数据进行确认（二极管挡测量）。下表为上图动态帧存储器各脚对地显示的数据（注：不同的数字表测试可能有差异。测之前请过一段时间让电路放电完毕测试，不然测出的数据会不准确。用二极管挡红笔接地测试）。
由下表数据可以看出，与SVP-CX12相关的脚数据接近，在510～514之间，而与动态帧相关的脚中数据信号的数据在550左右，地址脚数据在545左右。如果测出有一路数据不正常，便可确认图异且自动关机的原因在此通道电路上。

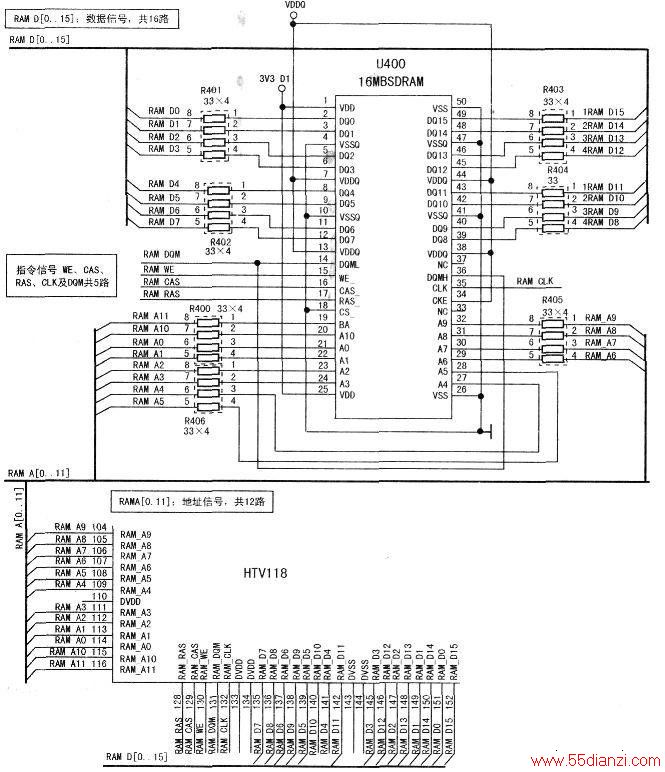

上图组成的变频电路在高档高清电视、平板电视中都能见到，如长虹生产的LS20机芯彩电变频电路不工作导致整机无法进入二次开机状态，原因是变频电路指令运行速度快，有的高清电视还将整机程序调入SDRAM预留区域实现快速整机控制。而微处理部分的FLASH块不再参与工作，这种情况在平板电视的变频电路中很多见，也就是说变频电路工作不正常还会引起整机不能正常开机。但大多数高清电视变频电路有故障不会出现开机保护，只会出现下图所示的故障现象，这样的变频电路故障检修可采取测量波形、电压、电阻的方法进行判定。如HTV180、HTV128与动态帧存储器组成的变频电路有故障不会导致自动关机，这时只要根据故障现象便可确认故障产生部位。下下表为HTV118接动态帧存储器ISSIIS42516100A1-7T正常工作的维修数据。
不同的万用表所测量数据有区别，但可以肯定，数据、地址信号通道正常工作时的电阻相近，指令通道与数据通道有些差异。
