彩电OTL场输出电路

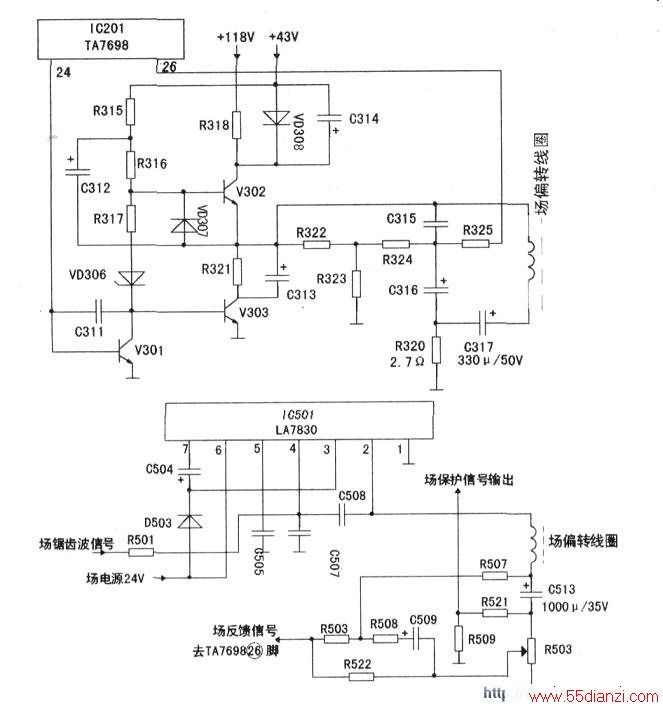

　　上图是北京牌8316彩电采用分立元件的OTL场输出电路，场锯齿波信号从TA7698(24)脚输出，经V301激励后，由V302、V303轮流功率放大，经V302发射极送人场偏转线圈．经C317、R320到地（C317为场输出电容）。场反馈信号由C315、C316、R325送回TA7698(26)脚，以改善线性并稳定工作点。场正程为43V供电．由VD308加至V302集电极。场逆程为86V供电，由118V经R318降压后加至V302集电极。

　　下图是熊猫C54Ll彩电采用集成块LA7830的OTL场输出电路。场锯齿波信号由TA7698脚输出，经R501加至IC501(LA7830)(4)脚（内部激励级输入端）．经功率放大后由(2)脚输出加至场偏转线圈，经C513、R503到地，R522、C509、R503、R508构成负反馈网络，反馈至TA7698(26)脚，R521、R509组成分压电路，从连接点取出场输出信号到保护电路，当场输出过流，比如C513或场偏转线圈短路．R521、R509连接点电压必升高，从而使保护电路动作。
