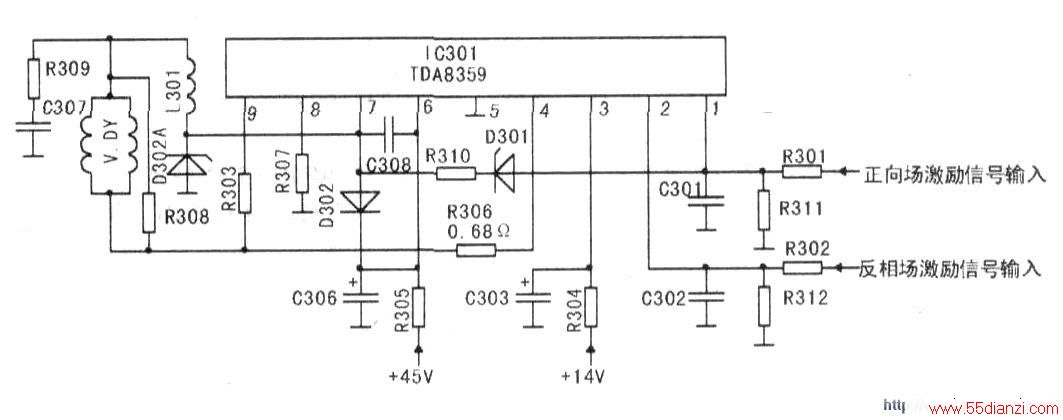

下图是TCL-AT29166U彩电采用的BTL场输出电路原理图。所用场输出块为TDA8359．它的(1)、(2)脚分别为正、反相场激励信号输入；(3)脚为场激励级供电端；(4)、(7)脚为场信号输出端；(6)脚为输出级供电端；(9)脚为反馈信号输入。R309、C307为改善线性而设置。稳压管D302A为稳压过压保护二极管。

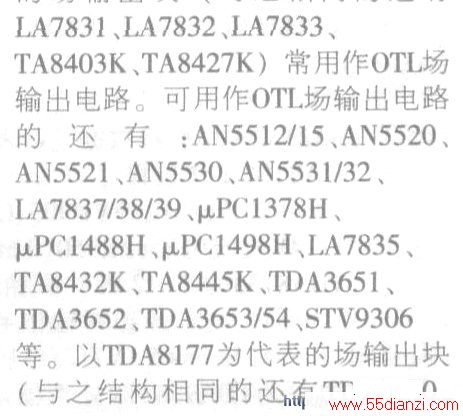

目前，彩电场输出电路已基本上采用场输出集成块构成上述三类场输出电路，其中以LA7830为代表的场输出块（与之相同的还有
TDA8171、TDA8172、TDA8178、TDA8179、TDA9302H、STV9302、LA78040、LA78041、LA78045）常被用作OCL场输出电路，可用作OCL场输出电路的场输出块还有TDA4863J .TDA4863AJ.STV9379 STV9380.AN5522.AN5539.LA7840/41.LA7845/45N .LA7846/46N、CD9632等。有必要补充的是，上述绝大部分场输出块既可以用作OCL场输出电路，也可以用作OTL场输出电路。另外，以TDA8350为代表的场输出块（与之结构相同的还有 TDA4586、TDA4865、TDA4866、TDA8351/51AQ、TDA8354/56、TDA8357/59)常用作BTL场输出电路。由于各彩电采用的场输出电路各异，故所用的集成块型号不同，这些场输出块有的内有场锯齿波发生器，因而它的场激励信号实际上是场频触发脉冲，而不是场锯齿波。
如LA7835、LA7837/38、TDA8174、TDA8432K、TDA8445K、STV9306等。再比如，多数场输出块内部有场逆程高压发出器，与外部的升压二极管、升压电容配合可产生2EC工作电压，供场逆程期间使用。有的内部却没有场逆程高压发生器，通常尾缀带“F”者内部均没有。还有的即使不带“F”，内部也没有场逆程高压发生器，如上面提到的BTL类型的场输出块。

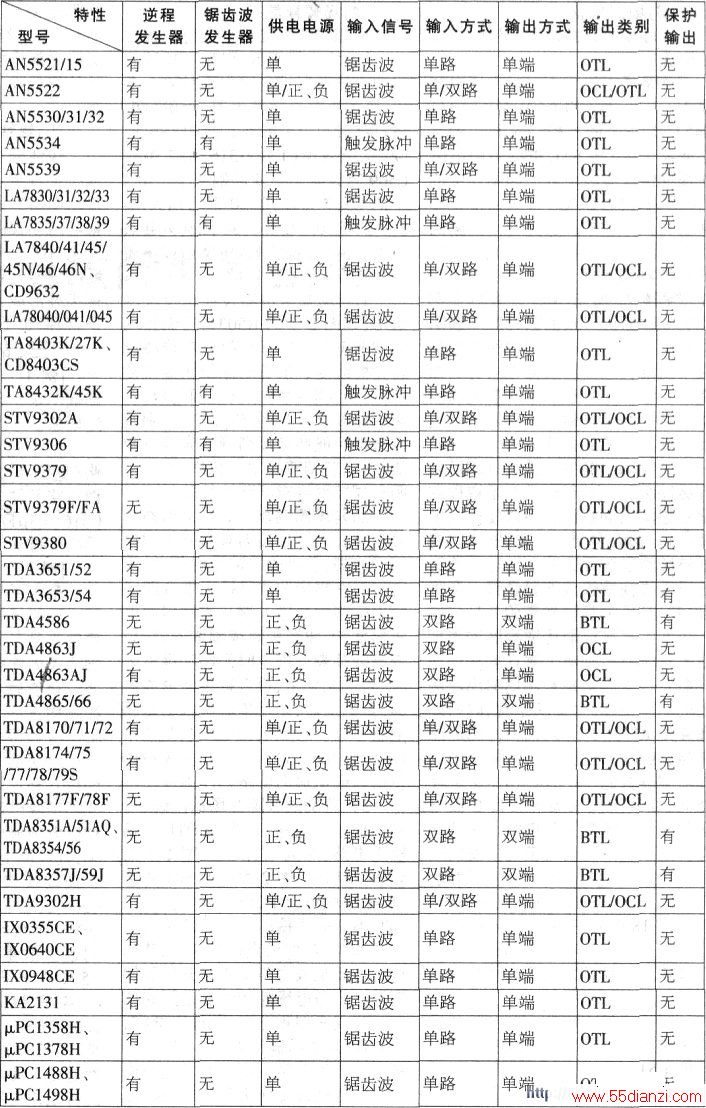

有的还带有场保护信号输出，比如TDA3653，54、TDA8350Q、TDA8351AQ、TDA8354Q、TDA8357/59等。有的还有场各类失真自动校正，井用I2C总线控制。比如STV9306。有的虽然没有专门的保护输出端子，但内部设置有过热或过流保护电路，如LA7840/41、LA7845N, 46N、LA78040, 41／45、TDA8172、TDA8177等。为帮助维修，附表给出了常用场输出块的主耍特性，供维修时参考
