创维580HD/680机芯背投彩电行、场扫描电路，是由行、场扫描小信号处理电路、行激励电路、行输出电路、光栅几何失真校正电路、高压稳定电路、场输出电路构成。
1．行、场扫描小信号处理电路
创维580HD/680机芯背投彩电的行、场扫描小信号处理电路，是以TDA9332(IC1315)为核心构成。
(1)行频脉冲形成电路
当主电源输出的8V(AV3)电压经L1302、C1304、C1303滤波后，加到IC1315(TDA9332)的(17)脚（供电端）后，IC1315的(20)、(21)脚内的压控振荡器vc0和外接的晶体X1301及移相电容C1301、C1302通过振荡产生12MHz振荡脉冲。该脉冲经分频后为倍频行、场扫描电路提供基准触发脉冲。其中，分频后的行频脉冲送到AFC1电路，同时IC1315(24)脚输入的倍频行同步信号也送到AFC1环路。在AFC1环路中行同步脉冲信号与行振荡脉冲进行频率和相位比较，产生与相位差成正比的误差信号对振荡器进行控制，使它产生的振荡脉冲的频率和相位与同步信号准确同步。同步后的行频信号作为基准信号送到AFC2环路，同时连接器S2的⑦脚输入的行逆程脉冲（来自行输出电路）经R558限流，从IC1315的(13)脚输入到AFC2电路，它与行振荡脉冲在AFC2环路中进行相位比较，行振荡脉冲相位的准确，最终可保证图像处于正常的水平位置。最后，同步的行频脉冲经缓冲放大后并由⑧脚输出，通过C546、R550送到连接器S2的⑨脚，再通过S2送到行激励电路。
(2)场频脉冲形成电路
同步后的行频脉冲经场分频电路分频后产生场频脉冲，该脉冲被(23)脚输入的场同步信号同步后，触发锯齿波脉冲形成电路控制(15)脚外接的锯齿波电容C1309充、放电，在C1309两端产生场锯齿波脉冲。
场频锯齿波信号不仅经垂直几何失真校正电路处理后，由①、⑦脚输出波形对称但极性相反的场激励脉冲，而且经东西几何失真校正电路产生的场频抛物波信号由③脚输出，为水平枕形失真校正和梯形失真校正电路提供场频抛物波脉冲信号。
(3)同步脉冲切换控制电路
由于该机能够工作在VGA模式，所以需要设置同步信号切换电路。
当CPU检测到来自计算机的VGA模式行、场同步信号后，由(14)脚输出低电平控制电压，该电压经连接器A1102的(13)脚输入到IC2707的①脚后，IC2707的⑥脚和⑦、③脚和④脚内的开关接通。此时VGA模式下的行、场同步信号经IC2707送到TDA9332，为行、场振荡器提供同步触发脉冲。当CPU未检测到VGA模式的行、场同步信号后，由(14)脚输出高电平控制电压并加到IC2707的①脚，IC2707的⑤脚和⑦脚、②脚和④脚内的开关接通。此时PC机输出的行、场同步信号不能通过IC2707送到后面电路。
2．场输出电路
创维580HD/680机芯场输出电路采用LA7845(IC451)为核心构成的OCL型功率放大器。

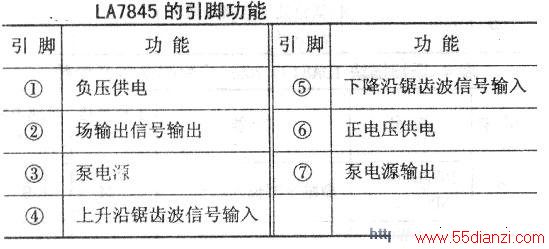

(1)LA7845的实用参数LA7845的引脚功能如表所示。
(2)信号流程
连接器D12输入的上升沿场锯齿波脉冲v+、下降沿场锯齿波脉冲v_（来自TDA9332的①、②脚），经R476和R475加到场输出电路IC451(LA7845)④脚和⑤脚，经IC451内的功率放大器放大后由②脚输出。该锯齿波电流通过3个场偏转线圈和R451、R452构成回路，回路中的电流通过场偏转线圈产生磁场，控制投影管阴极反射的电子束作垂直扫描运动，从而完成垂直扫描功能。同时扫描电流在R451和R452两端产生的压降，经R453馈至IC451的⑤脚，为功率放大器提供负反馈信号，既可稳定场输出电路放大器的工作，又可补偿非线性失真。IC451的⑦脚输出的场逆程脉冲经R468、R469限流，得到场消隐信号(VBLK)，该信号通过连接器D6的②脚输出到视频处理电路，以实现场回扫线的消隐。
为了提高工作效率，IC451内的功率放大器在场逆程期间采用了泵电源供电方式。泵电源由IC451的③、⑥、⑦脚内部的电路及外接的D453、C461构成。
(3)场幅、场中心调整
进行场幅调整时，CPU通过I2c总线改变TDA9332的①、②脚输出的场频锯齿波脉冲幅度的大小，再经IC451放大后，便可改变流过场偏转线圈电流幅度的大小，实现场幅调整。
进行场幅中心调整时，微处理器通过I2C总线改变TDA9332的①、②脚输出的场频锯齿波脉冲直流分量的大小，经IC451放大后，便可改变叠加在场偏转线圈上直流分量的大小，从而实现场中心的调整。
3．行激励、行输出电路
(1)行激励电路
创维580HD/680机芯的行激励电路，是由行激励管Q501和行激励变压器T501和相关元件构成。
连接器P70的④、⑤脚输入的行激励电压（来自TDA9332的⑧脚）通过R502送到行激励管Q501的G极，使Q501工作在开关状态，于是Q501的D极输出放大后的行激励脉冲，该脉冲由P70的⑥、⑦脚输出到行输出电路。
来自开关电源的18 V电压经D500、R503限流，c505、C502滤波获得的电压为行激励电路供电。为了防止Q501截止瞬间被过高的尖峰脉冲击穿，设置了R504、C503、C504、D501组成的尖峰脉冲吸收回路。
(2)行输出电路
创维580HD/680机芯背投彩电采用了便于水平枕形失真校正、行幅调整的DDD型行输出电路。该电路有三个谐振频率相同的谐振回路，它们在同一个开关(行输出管Q551)的控制下，产生的行逆程脉冲具有相同的波形和相位。
由行输出变压器T551的初级绕组的电感及行逆程电容C551、C516、C536构成的是主谐振回路，+B电压是该回路的电源，D503是该回路的阻尼管。主谐振回路用来产生行逆程脉冲，从而使其次级绕组输出脉冲电压，再经整流、滤波后产生直流电压为相关电路供电。另外，投影管的灯丝供电也由T551提供。
由行偏转线圈、行逆程电容C512和S校正电容C515构成的谐振回路是偏转回路，C515两端电压是该回路的电源，D503内的上管是该回路的阻尼管。
偏转回路主要用来产生行扫描电流，以实现行扫描。
由枕形失真校正调制电感L702、行逆程电容C515和积分电容C704、C705构成的谐振回路是调制回路，C704、C705两端的电压是该回路的电源，D503内的下管是该回路的阻尼管。调制回路主要用来校正水平枕形失真、梯形失真等和行幅调整。
C704、C705两端电压和C515两端电压相加后等于供电电压+B。
(3)行非线性失真校正
L555是行线性校正线圈。它与行偏转线圈串联后，电路中总的感抗相当于L555与行偏转线圈的电感之和。当流过该回路的电流较小时，L555的感抗较大，阻流作用较大，在其两端产生的压降较大。当行扫描电流增大时，L555的磁芯进入饱和状态，感抗下降，阻流作用减小，补偿了行偏转线圈上的电流，保证扫描电流继续按线性变化。这样，利用行线性校正线圈感抗的变化，校正了行右边压缩失真。
4．水平几何失真校正和行幅调整
创维580HD/680机芯背投彩电的水平几何失真校正和行幅调整电路，是由TDA9332、Q701、L702等元件构成。
(1)行几何失真校正
连接器Dl的⑦脚输入场频抛物波信号EW out（来自TDA9332的③脚）经R701限流后，通过场效应管Q701放大，经限流电阻R703加到调制电感L702，利用L702调制了行偏转电流，使其按照场频抛物波规律变化，从而实现水平枕形失真的校正。
TDA9332的③脚输出的场频抛物波脉冲受I2C总线调整。调整场频抛物波的幅度时，实现水平枕形失真的校正；调整场频抛物波的前后沿时间，实现梯形失真的校正；调整场频抛物波的起始电平，可校正四脚（拐角）失真。
(2)行幅调整
行幅调整也由TDA9332、Q701和相关元件来实现。
当TDA9332的③脚输出场频抛物波的直流分量增大时，Q701导通程度加大，Q701 c极直流电位下降，使S校正电容C515两端电压增大，流过行偏转线圈的电流增大，行幅增大。反之，控制过程相反。TDA9332的③脚输出直流分量的大小，受I2C总线的控制。
5．动态聚焦电路
该机为了使水平方向有效显示面积内各点的聚焦达到最佳，设置了动态聚焦电路。该电路以聚焦极供电分配器和Q9601～Q9603为核心构成。
连接器Dl的⑧脚输入的用于动态聚焦的场频抛物波信号(HV - DAF)通过连接器D8送到动态聚焦电路。HV-DAF信号经R9625、C9613送到Q9601的b极，由它的c极输出电压经R9616送到共射极放大器Q9603的b极和Q9602的e极，从它c极输出的场频抛物波电压经R9622送到聚焦极供电分配器，由它的⑤脚输入后，通过三个电容分别加到聚焦极电位器的输出端，使3只投影管的静态聚焦电压按场频抛物波规律变化，从而实现了画面水平方向的动态聚焦。
Q9603的e极接的R9624、R9621、C9615组成负反馈电路，用来稳定Q9603的工作状态。
行输出管Q551的c极输出的行逆程脉冲经R9607限流、D9602整流、C9611滤波获得的电压，再经R9611—R9615为Q9602供电。行输出变压器T551输出的聚焦电压经聚焦供电分配器的①脚输入，以便通过电位器和电阻为三个投影管的聚焦极提供聚焦极电压。
