所谓数字视频解码电路就是先用A/D转换电路对输入的模拟的视频信号（例如一体化高频头输出的视频信号以及AV端子输入的视频信号）进行数字化处理，将其转换为数字格式的视频信号，然后进行Y/C分离和数字式彩色解码，以得到所希望的Y、U(B-Y)、V(R-Y)或RGB数字信号数据。
下图所示为康佳LC-TM3718液晶彩电的视频解码电路，此电路以液晶彩电中最为常用的数字式视频解码电路VPC3230D(N340)为核心构成。
VPC3230D是一个高质量的数字视频解码电路，它有4个视频全电视信号(CVBS)输入端、1个S端子信号(SVHS)输入端、1个视频全电视信号输出端、2组RGB/YCrCb分量信号输入端和1个快速消隐信号FB输入端。VPC3230D是数字电路，正常工作需要供电（3.3V和SV）、复位（(15)脚）和振荡信号（(62)、(63)脚）三个条件，当满足工作条件时，电路开始工作，其简要工作过程如下：
VPC3230D的(74)脚输入的是TV视频信号，(73)脚输入AV视频信号，它们均加到VPC3230D内部的视频切换开关电路，经切换后视频信号送往幅度自动增益(AGC)进行处理，经AGC控制的信号再送住A/D转换电路，将模拟视频信号转换为数字视频信号，加到数字梳状滤波器，分离出数字Y、C信号，送到色度解码电路。在色度解码电路中，解调出YUV信号，再经色调／色饱和度控制后，送到内部分量切换电路，另外，从VPC3230D的(5)、(4)、(6)脚输入的Y/Cb/Cr信号经内部A/D转换、色调／色饱和度／亮度／对比度控制后，也送到内部分量切换电路；经切换后的分量信号Y/Cb/Cr再经处理后，从VPC3230D的(40)～(37)、(34)～(31)输出数字Y信号，从VPC3230D的(50)-(47)、(44)～(41)脚输出数字C信号，加到后续电路进行处理。在VPC3230D电路中，经A/D转换的视频信号还要送到内部的同步信号处理电路，从视频信号中获取数字同步信息。得到的行场同步脉冲VVHS、VVVS和时钟信号VVCLK分别从VPC3230D的(56)、(57)、(28)脚输出，送入后续电路进行处理。

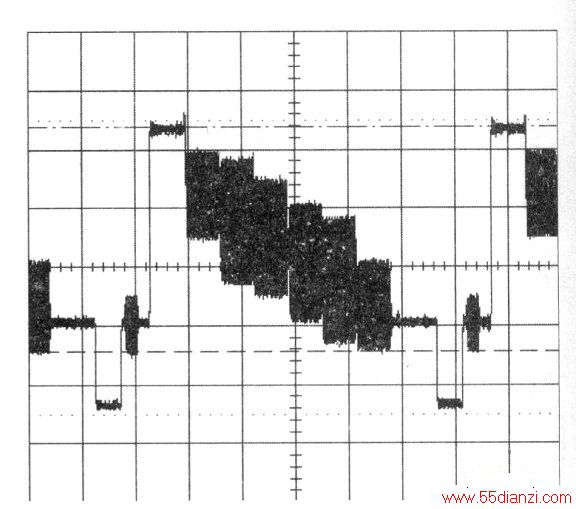

VPC3230D的(74)脚输入的是TV视频信号，(73)脚输入AV视频信号，这两个信号都是属于全电视信号（简称CVBS），因此视频解码电路VPC3230D的第(74)脚、第(73)脚是视频解码电路检测关键点，此点全电视信号CVBS波形如右图所示。如果在VPC3230D第(74)脚可以检测到正确的CVBS全电视信号波形，说明高频头电路（以及中频解调电路都是正常的）。
