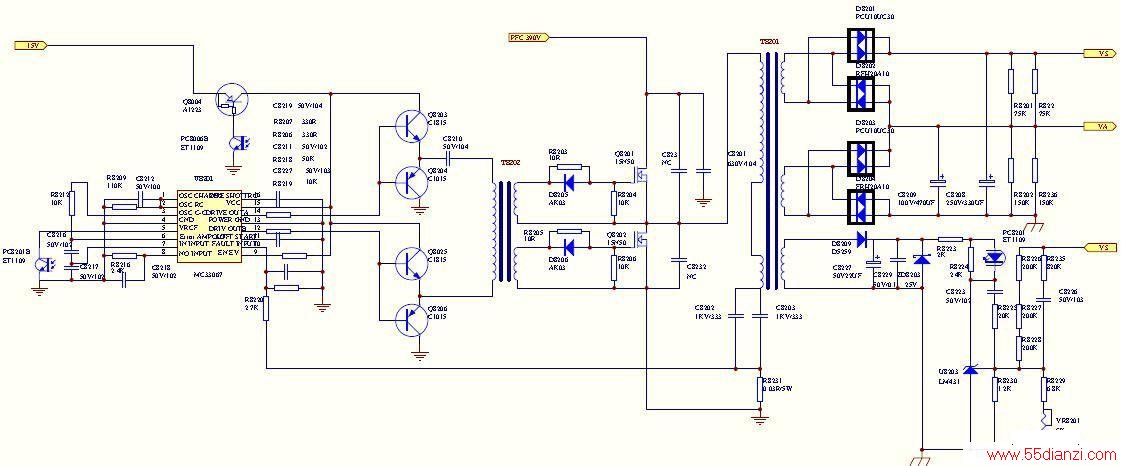

三星S42AX-YD05等离子屏VS/VA电压形成电路如下图所示：
VAMP、A12、VG、D5V电压正常输出后，由D5V给逻辑板提供工作电压，逻辑板开始工作，输出VS-ON高电平控制信号送至CPU板插座J8002的12脚，后经MOS管BQ8001饱和导通后，加至电源管理芯片BU8001(ST7FLIT15BFOM)的18脚，再经内部数据存储处理后，从其15脚输出一个高电平至插座J8002的15脚，通过光耦PC8006隔离控制，致使Q8004导通，而后15V电压通过Q8004的E、C极给高性能振荡控制器U8201(MC33067)15脚和Q8203、Q8204、Q8205、Q8206组成的两路推挽功率放大电路提供工作电压。由于该芯片在此应用电路中的1、2脚处于短接状态，所以U8201在得到工作电压后，芯片的12脚和14脚输出相位相同、极性相反的两个矩形波脉冲控制信号，激励两路推挽功率放大电路，使Q8203、Q8204和Q8205、Q8206轮流交替导通，加至激励变压器T8202的初级绕组。
当U8201的12脚输出高电平驱动控制信号，14脚输出低电平驱动控制信号时，两路推挽功率放大电路Q8205、Q8204导通，Q8206、Q8203截止，电路工作流向为：15V--Q8205C、E极--T8202初级绕组--C8210--Q8204E、C极。而后在T8202初级绕组形成下正上负的感应电压，由于互感的作用，在T8202的次级绕组感应电压使MOS管Q8201导通，Q8202截止，此时PFC电压经Q8201的D-S极，再经开关变压器T8201初级绕组至电感L8201、电容C8203、C8202、R8231到地，给C8203、C8202进行充电。
当U8201的12脚输出低电平驱动控制信号，14脚输出高电平驱动控制信号时，两路推挽功率放大电路Q8205、Q8204截止，Q8206、Q8203导通，电路的工作流向为：C8201--T8202初级绕组--Q8206E、C极--地。而后在T8202初级绕组形成上正下负的感应电压，由于互感的作用，在T8202的次级绕组感应电压使MOS管Q8201截止，Q8202导通，此时电容C8202、C8203经电感L8201、T8201初级绕组--Q8202的D、S级-－R8231形成放电回路。
由于MOS管Q8201和Q8202轮流交替导通工作，在开关变压器T8201的一次级绕组感应电压，经D8201/D8202桥式整流、C8208滤波后得到VS(206V)电压。
在开关变压器T8201的一次级绕组感应电压，经D8203/D8204桥式整流、C8209滤波后得到VA(54V)电压。
因为在正常工作期间，开关变压器T8201的初级绕组始终有正反方向电流流过，而次级绕组在正负两个周期都得到了工作电压，所以采用桥式整流电路，提高了工作效率。
由D8209、C8227、R8223、R8224、U8230、C8223、R8225、R8226、R8227、R8228、R8235、C8226、R8229、VR8201组成反馈信号检测电路，通过光藕PC8201的隔离，来控制U8201(MC33067)的5脚，使其输出稳定的VS、VA电压。
