ETA-SF03

　　工作电压5v，最高调谐电压30～33V；中频载波38MHz;灵敏度100dBUV，总增益36dB，干扰抑制比不小于50dB，噪声系数6.0dB。

      11个输出／输入端口功能分别是：
　　
　　(1)AGC端口：高效自动增益控制电压输入端口，正常工作时电压2.5V，变化范围0.5～4V，TV为小（弱）信号时，电压高、增益大。
　　
　　(2)TU端口：内部调谐电压输出端口，外部NC（空），通常供调谐电压监测；(3)SAS端口：I2C总线通讯“从地址”选择端口。端口电压等于(O～0.1V)．VCC时，写从地址COHEX，读从地址ClHEX;端口电压等于(0.4～0.6V).Vcc时，写／读从地址C4/C5HEX;端口电压等于(0.9～1V)．Vcc时，写／读从地址C6/C7HEX。可见有三个从地址供选择。
　　
　　(4)SCL端口：I2C总线时钟线。
　　
　　(5)SDA端口：12c总线数据线，双向传送。
　　
　　(6)NC端口：内部空脚。
　　
　　(7)BM端口：高频头电源供电端口5v。
　　
　　(8)NC端口：内部空脚。
　　
　　(9)(30)脚端口：最高调谐电压输入端口，30～33V。
　　
　　(10)GND端口：接地端口。
　　
　　(11)IF端口：中频TV信号输出端口。

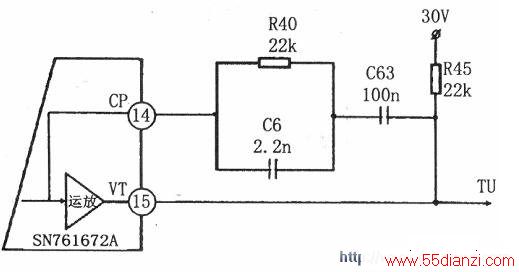

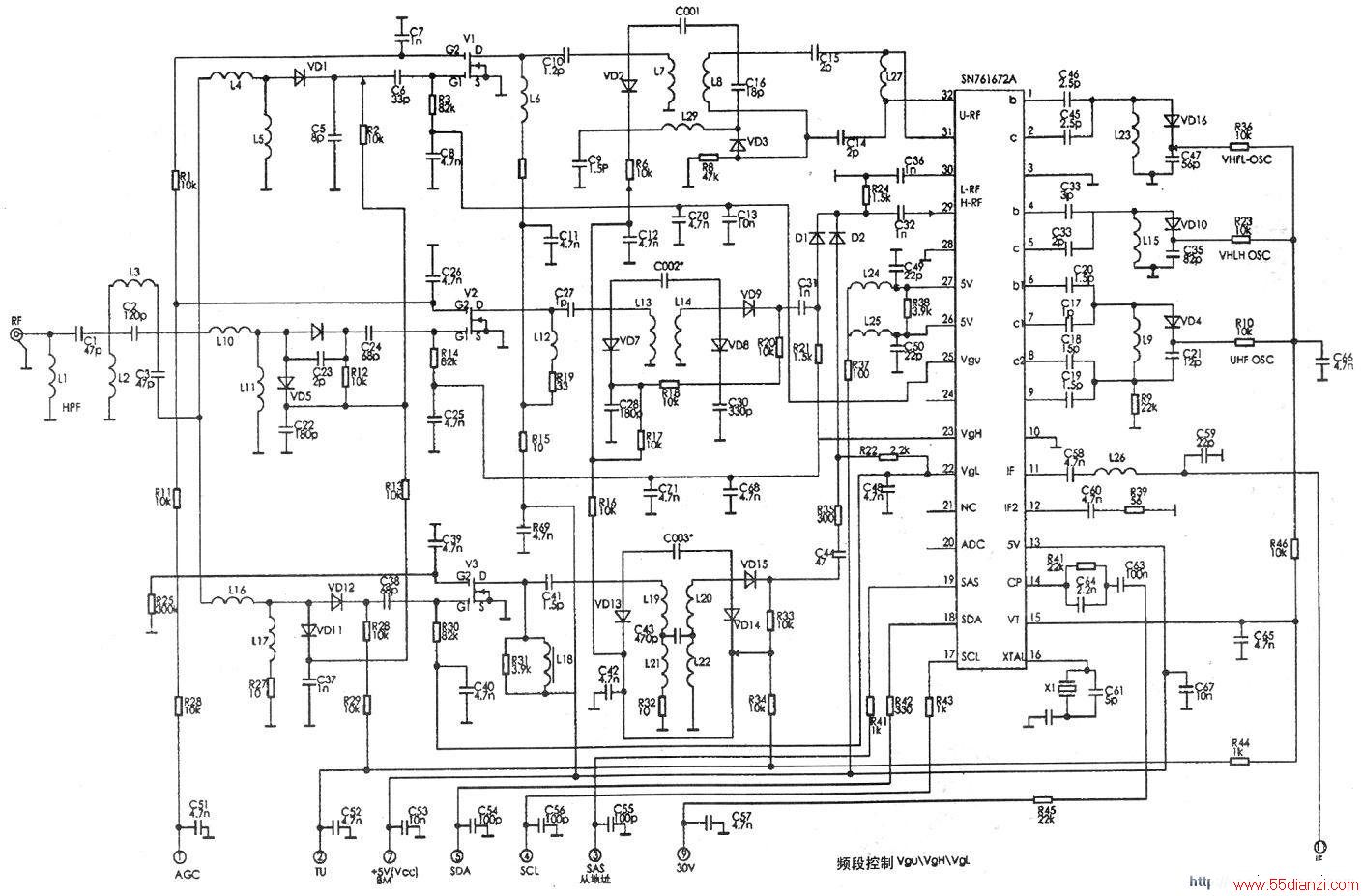

　　ETA-SF03内部电路除SN761672A之外，有三个频段UHF、VHF-H、VHF-L独立的通道：由双栅场效应管Vl、V2、V3为核心的三组独立高频调谐放大器，分别由SN761672A的(25)、(23)、(22)脚输出电压(3.9V)为双栅场效应的Gl电极提供偏置电压进行频段切，高电平有效。三组高效的输入回路、输出回路和本振回路的谐振频率的统调，是由SN761672A的(15)脚端口输出电压（如下图所示）通过调整各自的变容二极管的电容量实现。其中UHF有VD1～VD4;VHF-H有VD5～VD10;VHF-L有VD11-VD16等16只变容二极管均由TU调整。16只变容二极管均属于反向偏置，属易损件之一。
　　
　　无论是哪个频段接通，只要有一只变容二极管击穿或漏电，调谐电压30V必然下降，不仅是损坏二极管的频段，而且影响其他两频段，调谐电压TU变化范围的不足，某些频道的节目将接收不到。其中还应该包括16只变容二极管未经挑选漏电流普遍过大的情况。
