因为晶体振荡器的振荡频率是由石英谐振器和外接的电容CL共同决定的。
因此，出厂的石英谐振器，它的标称频率是在规定的外接电容值上校正的。负载电容CL可在手册上查得为30pF。
EA接地是因为8031内部不带ROM，EA=O．以便直接从外部ROM中取指令。

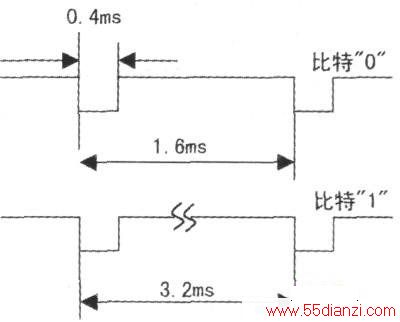

为了识别指令代码，我们必须对发送过来的脉冲进行测试。由于“0”和“1”代码区别在于脉冲的宽度，因此只要测试脉冲的宽度就行了。我把定时器方式控制寄存器TMOD置为19H，T1为扫描数码管所用，TO就是为测试脉(1)准备。当处于准备方式时，C1、C2、C3均为高电平，此时存储器不进冲而设置，“0”与“1”的区别见下图。
当上升沿到来的时候，计数器开始计数，到下降沿到来的时候停止计数，并响应中断。在中断服务程序里只要把计数器的内容放入内存缓冲区就行了，供主程序处理。脉冲宽度数值大约为：
比特“O”2(16)-1.2ms／2us=64936=FDA8H比特“1”2(16)-2.8ms／2us=64136=FA88H当然这此值都是理论上的值，在调试程序和电路的时候，必须对这些值进行测试，测试所得值才是我们所需的判断用的值。在判断的时间，应该是一个很小的范围，而不是一个恒定的值，这个范围也需由调试而定。
2716为EPROM，放指令和频道数据等，由于只有一块EPROM．所以CE直接接地。由于PO口是数据和地址复用，因此必须用锁存器74LS373（低电平锁存）对低位地址加以锁存。PSEN为外部程序存贮器ROM的读选通信号，其与2716的OE相连，即当PSEN有效时，2716的输出缓冲器才打开，片内的信息才被读出。

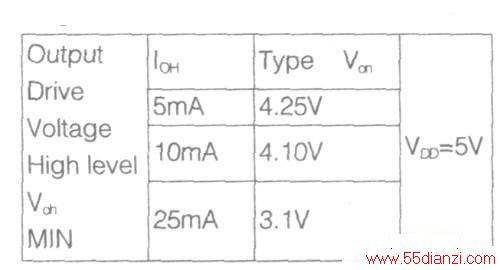

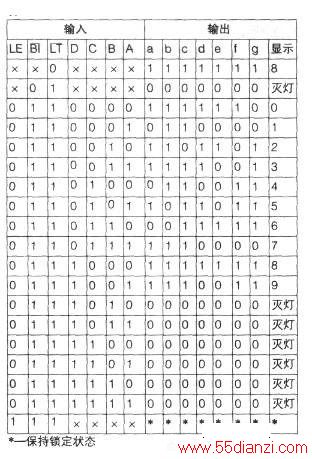

下面介绍显示电路，CD4511为BCD七段锁定译码器，真值表见上表，盯为灭灯输入端，BT=0，a~g=0；LT为测试输入端，当LT=0，则a～g=l，数码管显示8．因此在使用CD4511的时候BT=1，LT=1。由于没有外存，因此CD4511的BCD码的锁存信号LE与WR相连，只要往任何外存写一个数据，就能将此数据写入CD4511。当VDD=5V时．CD4511的最大驱动电流为25mA．当VDD=5V时，输出的电流和电压的关系见下表．发光二极管的正向压降为1.7V，三极管的饱和压降为O,1V，为了一定的发光亮度，我把段电流设计为lOmA，根据这些条件，我们可以计算出每一段的限流电阻R。
R=(4.10-1.7—0.1)／lOmA=230Ω于是，我取R为240Ω当数码管七段全亮时，IC=70mA，由于9014的β=350，则las=70/350=200UA，而IB=(5-0.7)／15k=0.287mA>IBS所以，此时9014处于饱和状态。
P1、P2、P3口直接接地，同时又处于高电平时，将来30mA的电流从口中流出，而IB《30mA．因此IB完全符合要求。

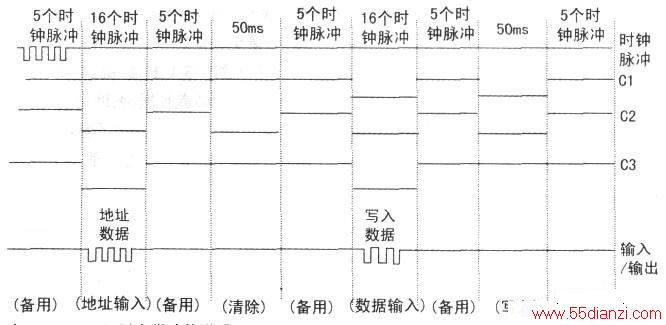

P3.3、P3.4、P3,5作为一般I／O口，决定M58655P的工作方式，P1.6、P1.7互相配合，把数据送给M58655P，P1.7每产生一个脉冲就把P1.6的一位数据送给M58655P。由于上电后，P3口与P1口都为FFH．Cl、C2、C3都处于“1”状态时，M58655P处于准备状态，不干任何事情。
P1.O～P1.3为键扫描端口。
P1.5为交流开关机控制端，当P1.5=1时，继电器吸合，给彩电上电，否则关机。4148为续流二极管，保护9014，避免击穿。
P3.0和P3.1是给高频头里的MC44802送频道数据，在调试的时候，可以采用同步通讯，如果不能实现，可以把P3.0和P3.1作为一般I/O口给MC44802送数。
（五）电源电路

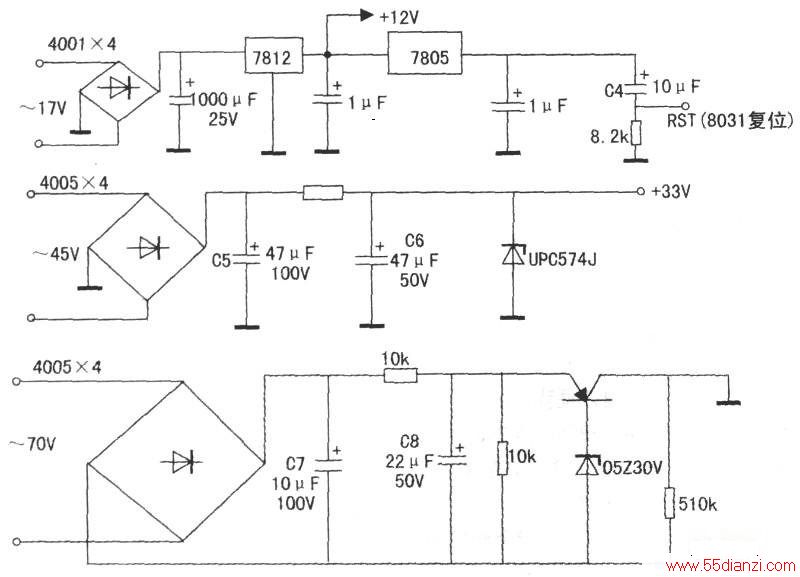

在上图中C2，C3是为了改进稳压电路的暂态响应，即瞬时增减负载电流时不致引起输出电压有较大的波动。下图中UPC574J是集成稳压块，因为+33V供MC44802的运算放大器，如果稳压性能不好将会影响图象质量。
电源上电次序应该这样：先产生+5v电压，再给8031 -个复位信号，最后给M58655P加一30V电压。掉电时，应使- 30V先消失，再使+5V消失。我们知道-30V电压是M58655P的擦写电压，如果上电的时候，-30V先建立，那时计算机的逻辑还是混乱的，可能会对存贮在M58655P内部的数据构成威胁，只有在+5V建立了，然后RST信号也有了，那么PC=OOOOH开始执行程序，那时M58655P处于准备状态。同样，在掉电时，必须保证在计算机处于逻辑混乱前- 30V电压首先消灭用电阻、电容的充放电来控制各部分电源的上电、掉电时序。
