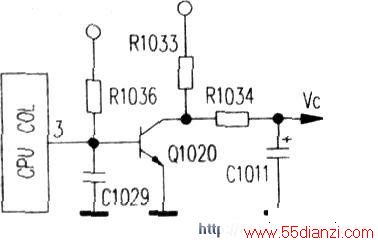

下图是美乐DS53C-1型彩电模拟量色度控制电路。CPU(TMP47C-433AN)(3)脚输出的PWM模拟量控制信号,经晶体管Q1020倒相放大。再经R1034、C1011滤波后送至色度控制电路。以控制图像彩色的浓淡,电压范围0V~8.6V。
