长虹高清彩电控制系统电路的检修技巧

长虹高清彩电控制系统电路的检修技巧

点击数:7555 次   录入时间:03-04 11:46:43   整理:http://www.55dianzi.com   电视机单元电路

  高清电视控制系统使用的IC有HM602、T5BB7-6H99+FLASH块、MST5C26(菜图像处理和控制系统)、MST5C16、HTV180等。其中,HM602工作方式与普通CRT的控制系统相同,IC工作需要供电、时钟振荡、复位,输出的控制信号有多路开关信号和串行总线信号,其故障检修与普通CRT相同。而T5BB7-6H99+FLASH组成的控制系统工作涉及的电路复杂,既要求供电、时钟振荡晶体、复位电路工作正常,还要求微处理器与FLASH块间的所有信号通道处于正常工作状态。采用FLASH块组成的控制系统有的除输出传统的串行IIC总线外,还输出并行多路总线,如采用T5BB7-6H99微处理器的工作方式就是这样。

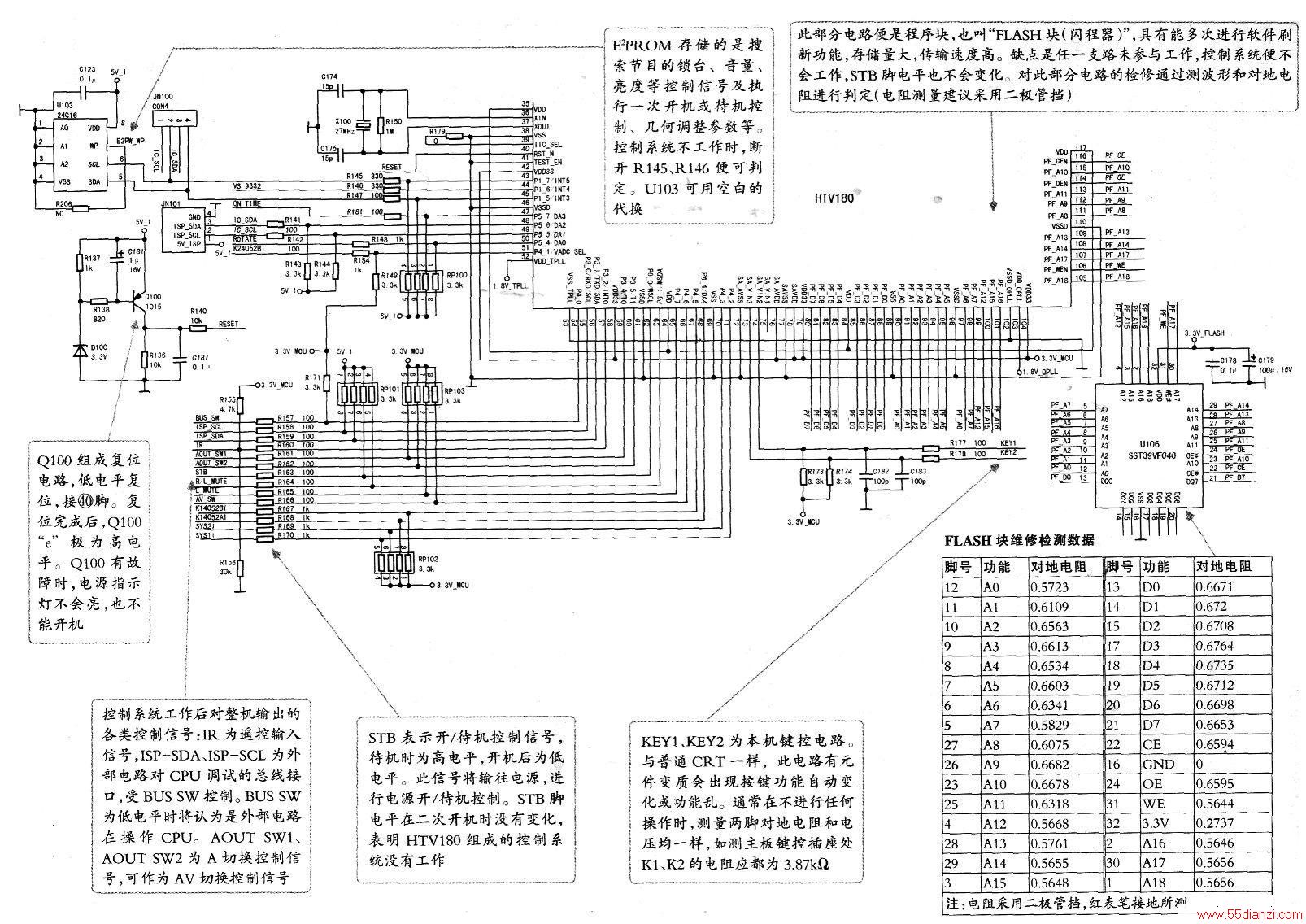

  MST5C16、MST5C26或HTV180均为超级数字处理芯片,这些控制系统没有单独的控制电路,由IC内的微处理芯片外加FLASH块来完成。超级芯片控制系统与单列T5BB7-6H99+FLASH组成的电路相比更容易维修,因为FLASH块引脚数量减少。两者相同处在于:IC在程序运行过程中都应避免测量电压,不然会导致高速运转的信号指令发生变化而出现死机现象;其次,现在的控制系统芯片均不再采用软件掩膜,CPU的软件版本需进入总线状态查看或根据电视机的型号判定产品系统得知软件版本。现在的高清电视及平板电视控制系统的软件均可以通过特殊工装进行软件刷新。下图为HTV180与FLASH块(SST39VFO4O)组成的控制电路。

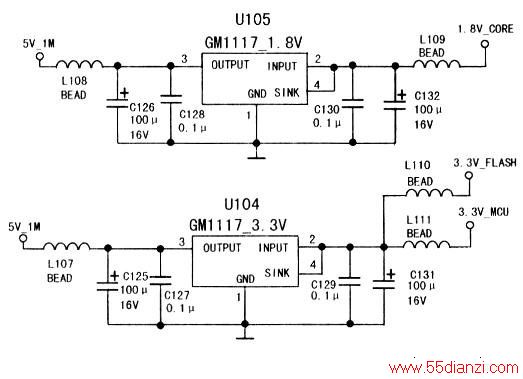

  HTV180控制系统工作要求主板提供的5V-1及数字板上DC-DC转换块形成的3.3V、1.8V电压正常(如长虹CHD-2B将5V-1由U1O4、U1(15转成3.3V、1.8V),这样控制系统时钟振荡电路、复位电路、FLASH块及芯片内部单元电路才会正常工作,并处于等待开机状态(控制系统能正常进入待机状态这一过程非常重要,如果无此过程,会产生强制打开电源,电源输出各路电压正常,但整机图像及行场扫描电路并未工作的现象),执行二次开机后待机电平才变化,并使电源输出各路电压,整机正常工作,其供电电路见下图。

      下图中U1O5输出的1.8V标注的1.8V-CORE表示给控制系统芯片供电,3.3V-MCU为微处理器其他电路供电,3.3V-FLASH块为给FLASH块供电。若供电正常,(36)、(37)脚时钟振荡电路便会工作,同时Q100组成的复位电路也完成复位,CPU便与FLASH块U106进行程序指令交换。然后按指令与EEPROM(U103)进行部分程序交换,整机便进入待机等待状态。此类控制系统与前面讲述的由T5BB7-6H99+FLASH块组成的控制系统,虽电路结构有些相同,但此控制系统中的FLASH块与CPU间的关系是直接的,且FLASH引脚数量大大减少,这也是控制系统发展的趋势。

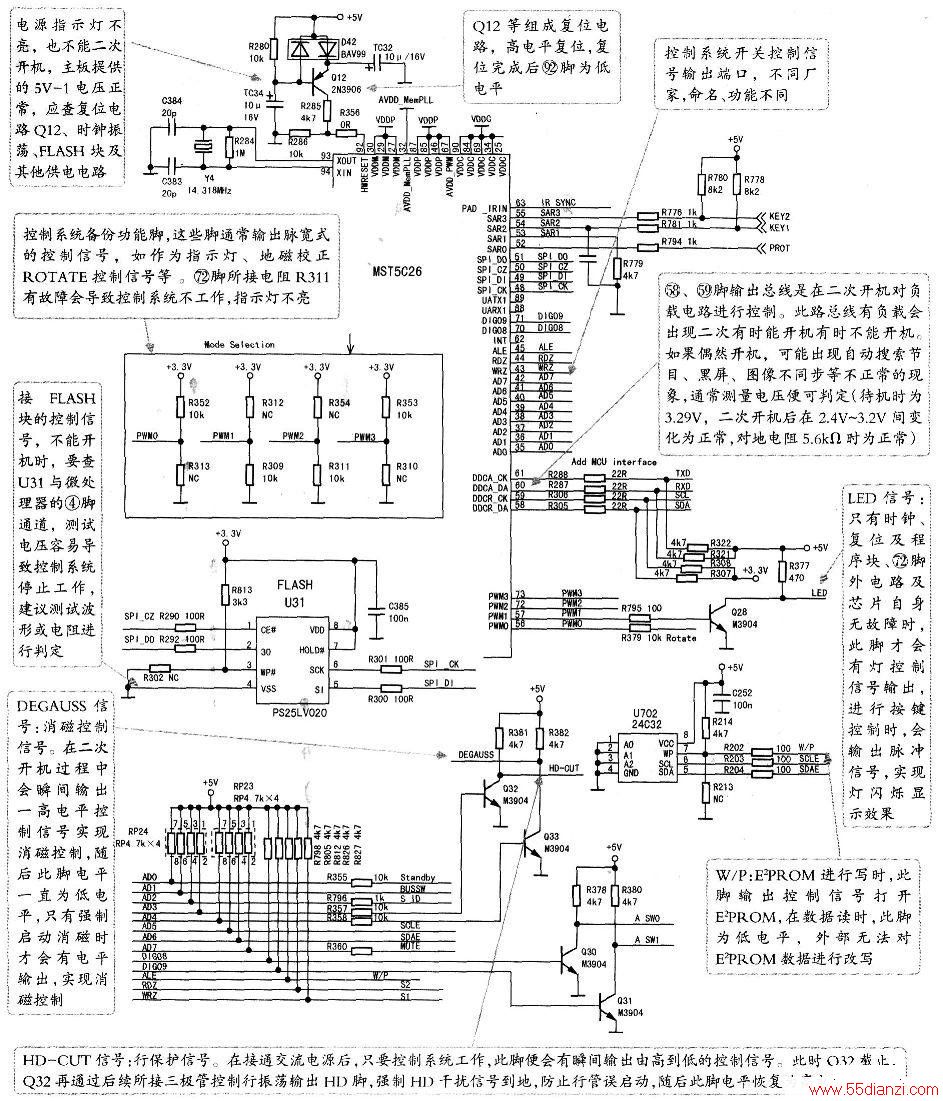

  下图为由超级芯片MST5C26组成的另一种控制系统,其工作的条件是MST5C26供电、时钟振荡、复位电路及FLASH块u31均正常,其次是与普通CRT控制系统一样的——控制系统相关功能脚还必须处于正常工作状态。如(56)脚软件命令作ROTATE地磁倾斜控制脚。(57)脚作为LED指示灯控制脚,而(72)、(73)脚因为电路上设置为保持一定的工作电平,控制系统在进入待机前要检查该两处电压正常方可。实际维修中,发现(72)脚电平不正常就会出现与复位、时钟振荡电路不正常一样的表现,即指示灯不亮,不开机。控制系统待机指示灯点亮,在接通交流电瞬间还能监测到Q32基极有由低电平转高电平这一个动作信号(去控制OM8380(8)脚行激励脉冲输出脚,防止某种原因使行激励输出异常信号而损坏行管),上述条件均正常,执行二次开机时,测量MST5C26(35)脚电平从4.9V降为0V(测量电阻R355处电压便可确认)或测Q28基极指示灯控制信号有脉冲波或跳变的电压。控制面板灯显示。控制系统工作后,按用户要求可以从相关脚输出各种控制信号,如(36)脚送出AD1做BUSSW总线开关信号,(35)脚输出STB开/待机控制信号,(42)脚输出静音控制信号等,具体见下表。

引脚 符号 功能 开机后电压(V) 待机时电压(V) 35 ADO STANDBY开/待机控制 0.084 4.98 36 AD1 BUSSW总线开关 4.87 4.98 37 AD2 S-ID S端子识别 4.87 0.02 38 AD3 HD-CUT待机行保护 3.52 0 39 AD4 DEGAUSS地磁校正 3.51 3.58 40 AD5 SCLE去存储器总线 4.87 4.88 41 AD6 SDAE去存储器总线 4.87 4.98 42 AD7 MUTE静音 0.06 3.84 43 WRZ 伴音制式S1 0.07 3.88 44 RDZ 伴音制式S2 0.07 3.89 45 ALE W/p读写控制 4.88 4.98 46 VDDP 供电 3.3 3.29 47 GND 地 0 0 48 SPI_CK FLASH块时钟 这几脚测试时可导致自动关机,建议测且波形判定 1.12 49 SPI_DI FLASH块数字数据1 0.12 50 SPI_CZ FLASH块指令信号 0.13 51 SPI_D0 FLASH块数字信号0 3.29 52 SPOT 场保护信号 0.9V变 1.4 53 SAR1 可作其他控制,未用 0 0 54 SAR2 KEYI键控 4.87 4.94 55 SAR3 KEY2键控 4.87 4.97 56 ROTATE 地磁 1.71 0.14,使用时有高电平送出 57 LED 指示控制 0 2.2 58 SDA 总线,控制OM8380、音效块、调谐器 2.2~3.3 3.29 59 SCL 总线,控制OM8380、音效块、调谐器 2.2~3.3 3.29 60 RDX 软件升级端口 4.87 4.98 61 TXD 软件升级端口 4.87 4.92 62 INT 未用 2.47 278 63 IR-SYNC 遥控信号入 4.83 4.87 64~66 未用 未用     67 VDDP CPU供电 3.3 3.29 68 地 地 0 0 69 VDDC CPU供电 1.78 1.79 70 DIGO8 A-SWO伴音切换控制信号 0.66 0.67 71 DIGO9 A-SWI伴音制式信号 0 0.72 72 PWM2 可输出其他脉冲方式控制信号 3.12 3.13 73 PWM3 可输出其他脉冲方式控制信号 3.3 3.3 92 RST 复位,接Q12组成的电路,高电平复位,复位完成后为低电平 0 0 93 XOUT 接14.318MHz晶体 1.83 1.83 94 XIN 接14.318MHz晶体 1.69 1.69
