(1)电源电压
微处理器TMP47C634AN的电源电压由开关稳压电源提供，当接通交流220V时，经整流、滤波、稳压，从开关变压器的次级输出12V电源电压。12V电压从接插件XS003输出，经由电阻RO01、调整管VO01、二极管VD008组成的单管串联型晶体管稳压电源电路。当12V电压到来时，经RO01为VO01的集电极提供电压；经R002为VO01的基极提供电压。这样，VO01饱和导通，并从发射极输出稳定的+5V电压，经LO01、C018滤波后，加到微处理器的（42）脚。VD008为5V稳压二极管，为VO01基极提供一个稳定的基极电压。
当电视机处于待机状态时，开关稳压电源电路处于间歇工作状态，这时从次级输出的12V电源电压下降为8V。由于VO01组成的稳压电路功耗小，8V电压经稳压电路仍能输出5v的电源电压提供给微处理器的（42）脚，即在待机状态下，微处理器也能够得到5V电源电压，为下次开机提供必要的工作电源电压。
(2)复位电路
微处理器NO01(TMP47C634A的的复位由（33）脚(RST)输出电压的高／低决定。当NO01@脚为低电平时，微处理器进入复位状态，各种状态恢复到起始工作状态，完成“初始化”，即清除控制系统的原工作状态，并开始执行新的指令程序：当NO01（33）脚为高电平后，微处理器开始工作的状态为起始状态。
当接通交流电源，开关稳压电源电路工作，并从次级输出电源电压。经XS003得到12V电源，由于电路中的总电容值较大，因此12V电源电压逐渐上升。
V003由R002为其发射极提供电压，其基极由R003提供电压。由于VD004为V003基极提供一个固定值电压，12V在刚开机瞬间，因电压过低而不能导通，因此V003处于截止状态，即微处理器NO01的（33）脚为低电平，其内部电路进行复位。当12V电压上升到一定值时，VD004经R003由开始的截止状态转换为导通状态，这时V003变为饱和导通，并从集电极输出+5V电压加到微处理器的（33）脚，使微处理器TMP47C634AN内部电路完成复位，并开始执行程序。
当由于某种原因使电压下降，即12V电压下降至8V以下时，VD004经R003得到的电压也随之下降，VD004由导通状态变为截正状态，使PNP型V003截止。微处理器TMP47C634AN的（33）脚电压为0V，微处理器再次进入复位状态。
(3)时钟振荡
时钟振荡电路由微处理器TMP47C634AN的（31）、(32)脚及外接元件组成。微处理器的(31)脚为振荡电路的输入端，（32）脚为振荡电路输出端，由石英晶体GO01和电容C012、C013组成并联谐振电路，其振荡频率为4MHz。
2．调谐选台

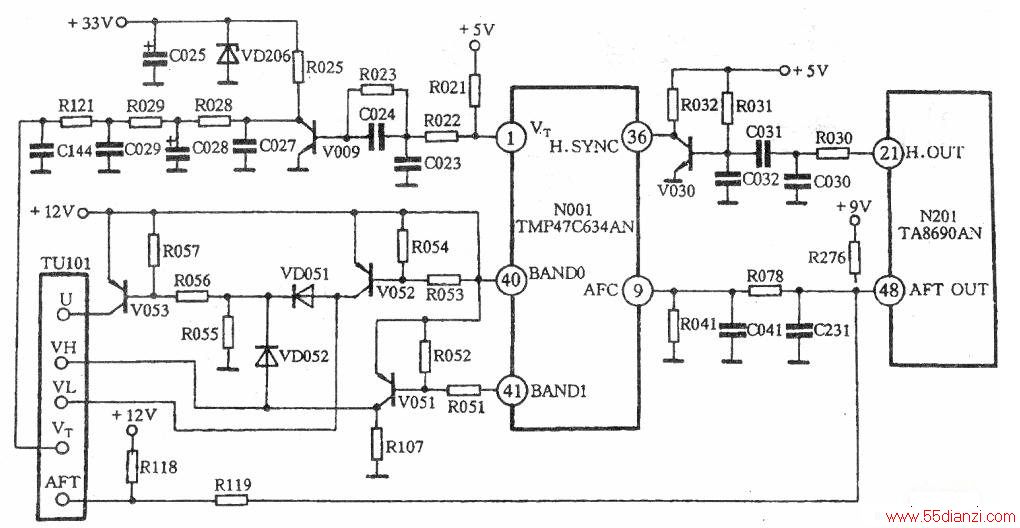

在调谐选台时，微处理器TMP47C634AN将所需要的频道的调谐电压转换为数字信号存储在外部存储器中。当选台时，微处理器根据选台的地址指令从存储器取出相应的调谐电压数字信号，经解码D/A（数字量转换为模拟量）后，输出频率和脉冲宽度可调的矩形脉冲串，经放大和积分后，得到调谐电压。调谐选台是控制系统需要完成的重要任务之一，主要是产生调谐电压、频段控制信号、AFT控制等。调谐选台电路如下图所示。
微处理器TMP47C634AN组成的控制系统调谐选台电路采用电压合成的调谐选台，同时使用已接收到的同步脉冲送至微处理器作为电台识别信号。在自动调谐选台期间，频段可依次进行自动切换；在手动调谐选台期间，可以通过本机键盘或遥控器来任意选择频段。
(1)调谐电压产生
微处理器TMP47C634AN的调谐电压由内部输出14位的调谐电压数据，其分辨率为2的14次方=16384级。14位的调谐电压数据经CPU内部的处理转换成PWM信号，从微处理器的①脚(VT)输出。经R022、R023、C023、C024波形改善后，送到V009的基极，经倒相放大后，从集电极电压输出33V的PWM脉冲（电平转换），再经R028、C028、R029、C029、R121、C144组成的三级RC积分电路，平滑成调谐直流控制电压，送到调谐器TU101的调谐端进行调谐选台。
V009集电极电压由行输出电路提供。行输出变压器T414的③脚输出的行逆程脉冲，经R423限流、C427滤波、R429降压、C025再次滤波、VD026稳压后，得到33V的直流电压，由R025“耦合”加到V009集电极。
(2)频段选择
频段选择控制由微处理器TMP47C634AN的（40）、（41）脚输出，经频段译码电路后，输出VHF-L、VHF-H、UHF频段控制电压。频段选择电路如图2所示。图中的V051、V052、V053为频段选择电路开关。
当选择VHF-L频段时，微处理器TMP47C634AN的（40）脚输出为低电平，（41）脚输出为高电平。这时V052饱和导通，发射极上的12V电压通过其e-c极，从集电极输出+12V电压，加到高频调谐器的VHF-L端。当V052导通后，使VD051导通，即V053基极处于高电平，V053截止，高频调谐器的UHF电压为ov。与此同时，由于微处理器的（41）脚为高电平，V051截止，高频调谐器的VHF-H电压为OV。
当选择VHF-H频段时，微处理器TMP47C634AN（40）脚为高电平，（41）脚为低电平，使V051饱和导通，发射极上的+12V电压通过e-c极，从集电极加到高频调谐器的VHF-H端。当V051导通后，使VD052导通，即V053基极处于高电平，V053截止，高频调谐器的UHF电压为Ov。与此同时，由于微处理器的（40）脚为高电平，V052截止，高频调谐器的VHF-L电压为OV。
当选择UHF频段时，微处理器TMP47C634AN（40）脚为高电平，（41）脚为高电平，使V051、V502截止，高频调谐器的VHF-L、VHF-H端电压为Ov。当V051、V052截止后，集电极输出均为低电平，此时VD051、VD052均处于截止状态，V053的基极为低电平，V053导通，发射极上的+12V电压通过e-c极，从集电极加到高频调谐器的UHF端。
从上述的频段选择可以看出，频段的选择是通过微处理器TMP47C634AN的（41）、（42）脚输出的高／低电平，控制晶体管的截止与导通的工作状态，以达到频段选择的目的。
(3)AFT输入
在调谐选台过程中，需要一个AFT(也称为AFC)电压对调谐进行修正，AFT电压由TA8690AN(N201)的中频信号处理电路提供。
AFT电压由TA8690AN的（48）脚输出，经Rc网络C231、R078、R041、C041，将“S”形电压加到微处理器的⑨脚。当微处理器接收AFT电压后，经内部电路处理后，输出的调谐电压已叠加了AFT电压，使调谐到的图像信号更加准确、稳定。同时，AFT电压还通过电阻R119，加到高频调谐器的AFT端，达到自动频率的控制。
(4)行同步信号输入
行同步信号输入又称为电视识别信号输入，其主要作用是为微处理器提供一个已调谐到一个电视节目信号。
在调谐选台过程中，当电视机接收到电台的电视节目信号后，TA8690AN(N201)的（21）脚输出经同步分离后的行同步脉冲信号，经R030、C030、C031整形，V030放大后，从集电极输出5V（峰峰值）同步脉冲信号，加到微处理器的（36）脚。微处理器TMP47C634AN的（36）脚在检测到同步信号后，其内部电路开始对同步头进行计数，此计数器可累计输入的同步头的个数，当检测到某一频道时，就确定了复合同步信号的存在，微处理器发出搜索速度减慢的指令，在AFT电压的作用下，完成一个电视节目的搜索。
在调谐过程中搜索出图像信号后，其频段控制信号、调谐电压、AFT电压、频段号等数据就被存储在相对应的指定位置中。用户在使用时，微处理器根据用户的需要，从存储器中取出调谐数据转换成调谐电压，以保证调谐的准确。
