MCU电路复位信号波形图示

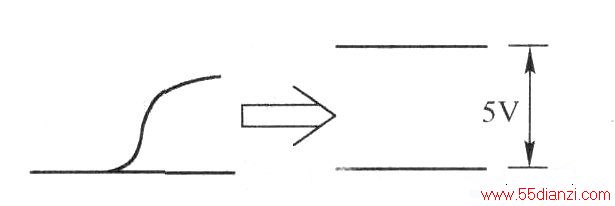

　　MCU电路复位信号一般采用低电平复位，即开机时为低电平，正常工作时为高电平。用示波器测量复位信号的方法如下：先让示波器进人工作状态，将扫描速度置2ms/div挡，垂直幅度开关置1V/div挡，Y输入探头在MCU复位脚，示波器采用直流耦合方式。然后打开彩电，可观察到有一个上升波形先闪一下，随即变到+5V的稳定值。
