当我们学习完单片机教程时发现：能够用所学知识编程序，在教具上实现一定的功能，但是却难以有效的组成一个单片机控制系统。原因多是电源、驱动、干扰三个问题。下面就这三个问题以89C51为例提出一个解决办法。

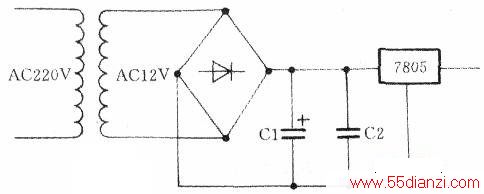

电源：对电源的选择应遵守三个原则：首先是功率，即电源提供的电流应是控制系统所需电流的二倍以上。以保证电路状态突变时有足够的电流供应。其次是干扰，即通过电源进入控制系统的干扰尽可能的少，以避免PC等寄存器值的突变，或干扰指令的正确执行。最后是电压上升速度，即从上电到电压是控制系统正常工作电压所需时间。大多数单片机系统多采用上电复位的方式，而这种方式都有电压建立时间的要求。MCS51是1ms。以下是一个易于制作的电源电路(下图)；

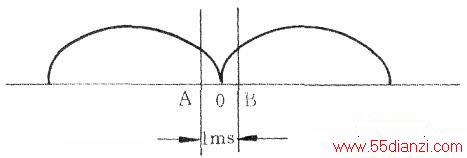

此图中Cl是一大的电解电容，以保证供给控制系统足够的电量，同时有一定的平波作用，一般大于等于l000μF。但是电解电容对高频信号平波作用不理想，故设C2以弥补不足。C2取0.l～0.0lμF。可取瓷介、独石、纸介等电容。变压器二次电压取12V是为了保证电压上升时间，如下图（图为整流后的电压波形图）为电压上升最慢的情况。
对89C51已达到其工作电压。
此电源电路中7805消耗了电源过半的功率，故应注意7805的散热问题，如控制系统的功率不超过2.5W，一般在7805上加散热器即可。如5V电源功率超过2.5W，应选逆变电源，手工制作相对困难，故应购买成品电源。
如自己用7805自制电源，为增加效果应在变压器220V侧加电源开关。
驱动：单片机带载能力一般是毫安级，故需加三级管或专用集成电路来驱动。驱动又分为隔离驱动和非隔离驱动。隔离驱动一般用光电隔离集成电路或继电器，光电隔离灵敏、可靠、价格低廉，但光电隔离的光敏管侧又需新的电源。这样一来就增加了系统的复杂性。非隔离驱动又会带来大量的干扰。另外驱动系统本身结构不合理也会带来干扰。以下电路以三级管驱动电路为例来说明
图中C3取0.01μF，630V的耐压电容。目的是防止继电器触点吸合时形成火花，以至烧蚀触点。5K电阻是因为89C51单片机输出电流的能力弱，吸收电流的能力强而设的驱动电阻。二极管4007是为了保护三级管而设的续流二极管，因为继电器是感性负载，关断时，可能产生高压。设单片机输出管脚是Pl.l。则关断时用指令：
CLRPl.l。闭合送电时用指令：SETBPl.l。即可控制电器负载。当负载不大于100W时，4098继电器可以直接驱动，当负载再大时，应加接触器，即用4098去驱动接触器。再用接触器去驱动负载。

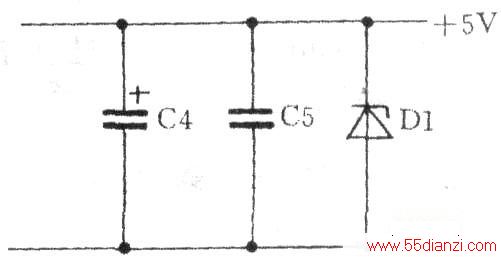

抗干扰：因单片机多用于控制系统，故干扰较重，图5是一例简单有效的抗干扰电路。
C4和C5的作用与电源电路中Cl和C2相同，但C4的取值应远小于Cl一般取l0μF或几十微法，抗低频干扰。C5取值与C2相同，抗高频干扰。Dl一般在驱动系统有隔离时可省去。当驱动系统用晶闸管驱动又无隔离电路时则不可省去。
为了抗干扰人们还采用了看门狗电路，但此电路相对复杂，必要时可采用。
软件抗干扰也有一定的效果，常见的是一种软件陷阱，即在没有使用的ROM区设软件陷阱以捕获失控程序，陷阱程序为：
CLIP为失控处理程序。软件抗干扰因不增加成本，故应用较多。当然，如果干扰修改了功能寄存器的值，CLIP程序无法处理。
参考以上的方法，用电烙铁自己在万能板上焊接一个单片机控制系统，你会发现单片机离我们更近。
