前一段时间开始带学生进行毕业设计，学生想做一个电子钟，问我怎么做，我告诉他得有一点专业性，否则不能称其为毕业设计。经过1个月的反复酝酿，我们确定了如下方案和最终目标：
1.整体功能达到市售电子日历效果，显示内容包括年、月、日、星期、时、分、秒、室温。
2.实时时钟芯片有两种：DS12C887、DS1302。学习和使用过程中可进行选择。
3.数码管控制采用MAX7219专用扫描驱动芯片。
4.电路板上留有PS/2键盘接口，用于调节当前时间、数码管显示亮度、闹铃时间。这一点和普通电子日历有明显区别，毕竟我们做的是一个有点专业要求的电子钟。
5.电路板上安装有继电器，可作为简单的时间控制或温度控制装置。
6.设计出原理图和PCB图，找厂家制出PCB，编程实现预期效果。
下面对整个电子钟的设计和制作过程做一个图示说明，希望对想做这方面毕业设计的学生朋友有所帮助。
主要元器件选用
1.单片机

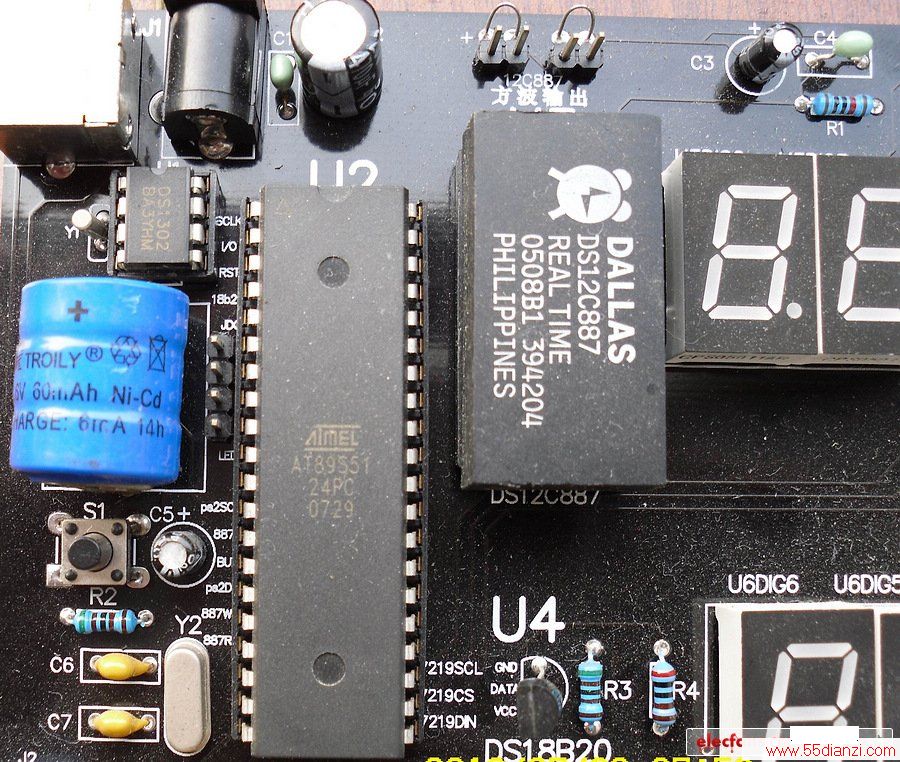

就用AT89S51吧，太方便了，只要在侧面留有ISP插针接口，外接编程器就可以方便地在线改写调试程序了。ISP编程插针设置如图1所示。
图1 AT89S51侧面ISP插针设置图
2.实时时钟芯片

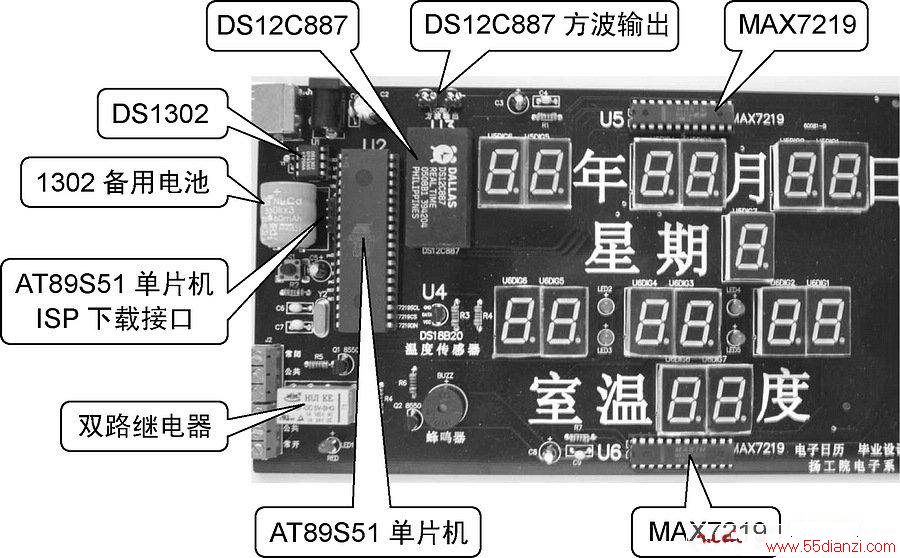

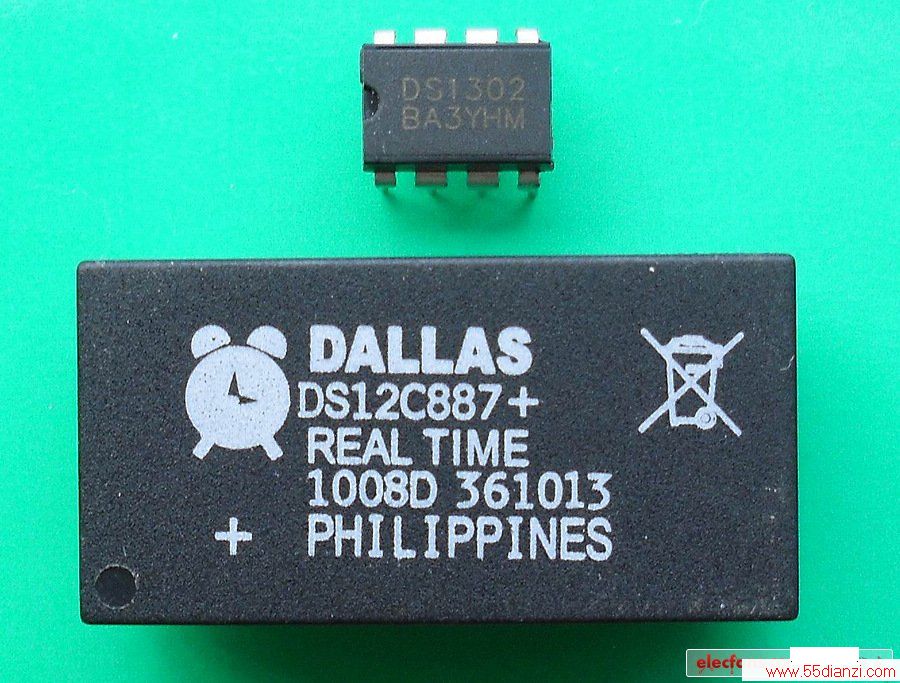

有DS12C887、DS1302两种。前者内部自带锂电池，后者要外接后备电池，二者的实物对比如图2所示。DS12C887的最大特点是有15种频率可编程方波输出功能，在某些情况下可作为简易的方波发生器，电路板上也设有输出拉环和插针，便于不同场合的连接需求，如图1中的标示。
图2 DS1302和DS12C887
3.PS/2接口

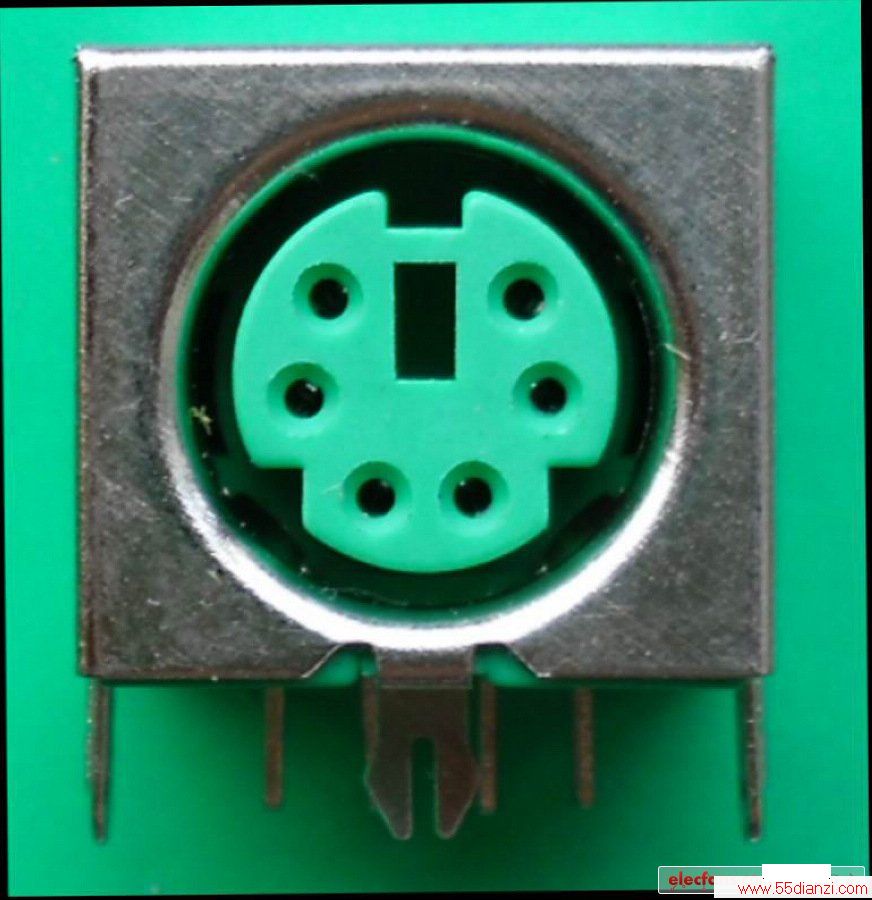

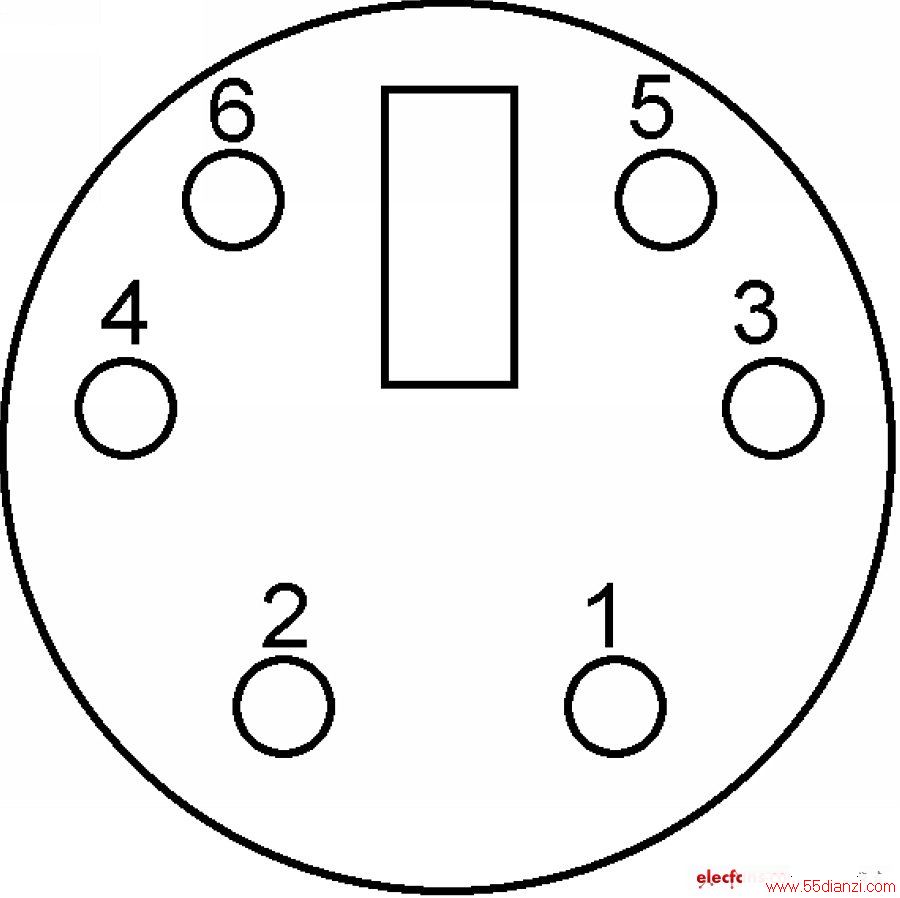

PS/2接口就是电脑主机后面的键盘或鼠标接口，实物如图3所示，共有6个引脚，实际只用4个，分别是电源正、电源负、数据脚、时钟脚，各插孔功能标识见图4。
图3 PS/2接口 图4 PS/2插孔功能分布
4.MAX7219

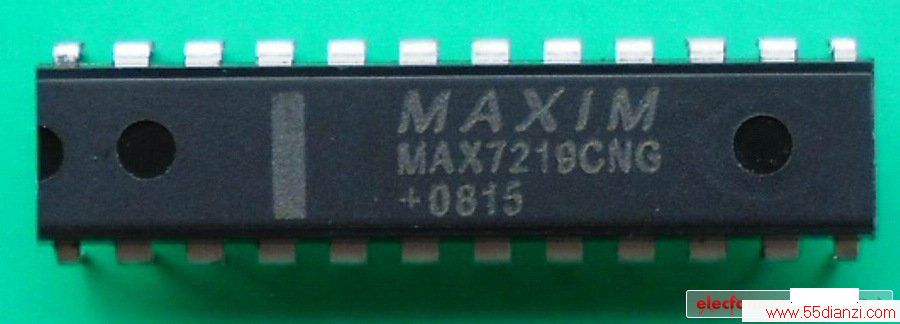

很方便的一款专用数码管驱动芯片，与单片机之间采用三线连接，串行传送数据，就是对电源要求高一些，在紧靠它的地方加上两个电容就能使其稳定工作，实物见图5。
图5 MAX7219
5.温度传感器

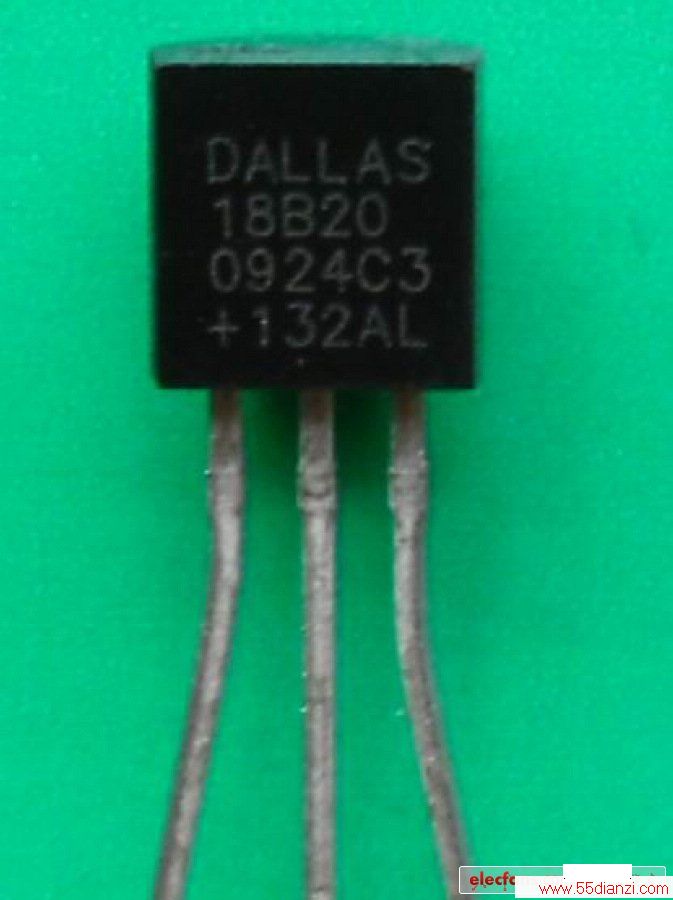

DS18B20是最佳选择，体积小巧，与单片机连接简单，数据处理方便，实物如图6所示。
图6 DS18B20实物
原理图设计
经过试验板搭接和综合考虑，各器件与单片机各引脚的连接关系如下：
1.AT89S51的P1.5、P1.6、P1.7用于ISP编程，不作他用。
2.DS1302的第7脚（SCLK）、第6脚（I/O）、第5脚（RST）分别接AT89S51的P1.0、P1.1、P1.2。
3.MAX7219的第1脚（DIN）、第12脚（CS）、第13脚（SCL）分别接AT89S51的P2.0、P2.1、P2.2。
4.DS12C887的第4脚（AD0）—第11脚（AD7）接AT89S51的P0.0～P0.7、第13脚（/CS）接P2.7、第14脚（AS）接ALE、第15脚（R/W）接P3.6、第17脚（DS）接P3.7、第19脚（IRQ）接P3.3。
5.LED、继电器、DS18B20分别占用P3.0、P1.4、P1.3。

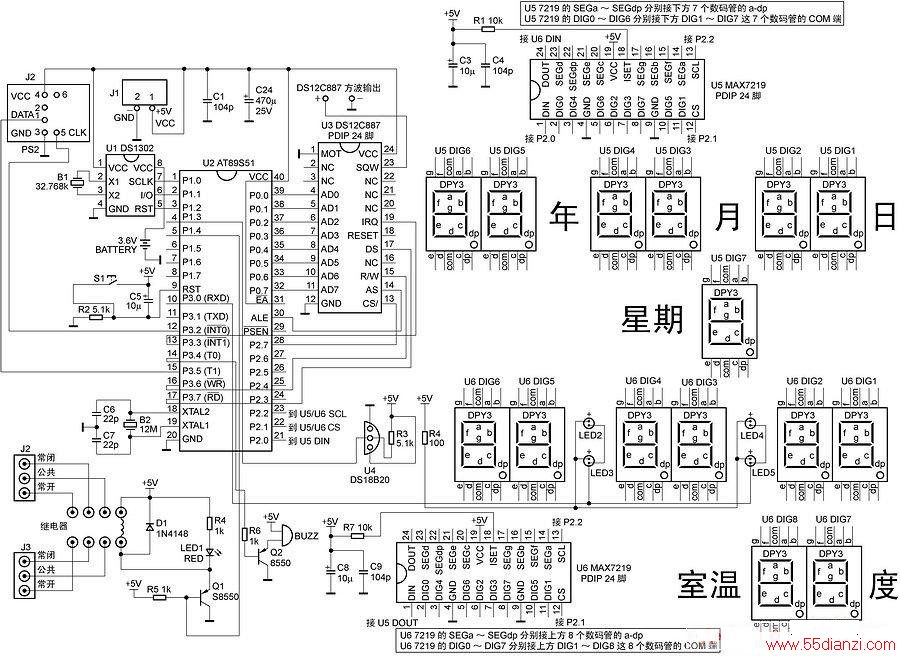

设计原理图如图7所示。
图7 单片机电子钟原理总图（此图为工程图，为与印制电路板一致，元器件代号未做标准化处理）
PCB设计

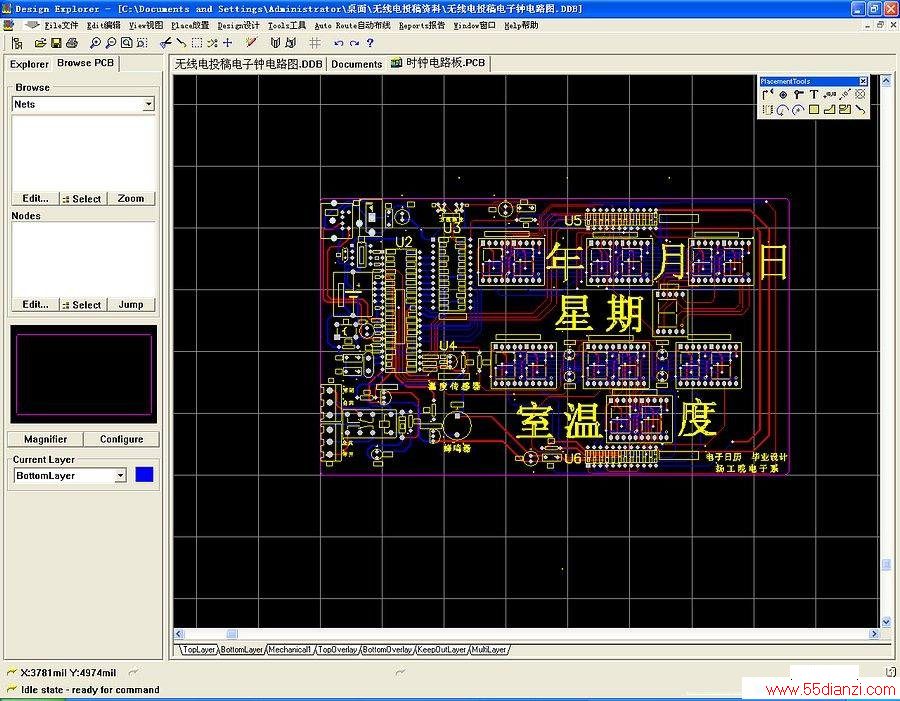

这里PCB设计没有按照传统的设计顺序，即由原理图到网络表再到PCB，主要是因为有的元件没有现成的封装，相比之下对于这个不太复杂的电路，手工布线更为灵活。经过半个多月的纯手工设计，最终的PCB图如图8所示。
图8 单片机电子钟PCB图
焊接制作及编程调试

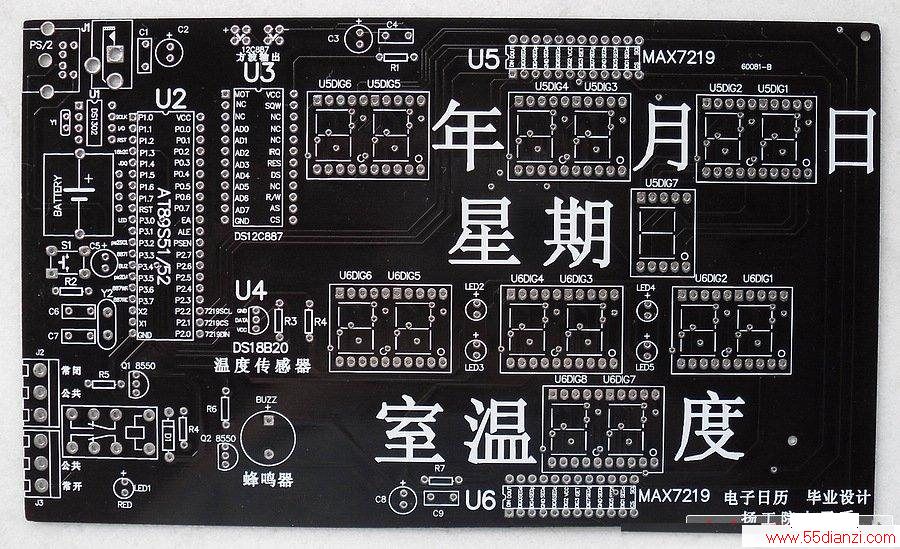

将PCB图发给电路板厂家，经过半个月的等待，终于等到了成品电路板，黑色的阻焊层与白色的字符层，更显得对比分明，尤其是对着电路板长时间进行目测检查，没有视觉疲劳感，之前的绿色电路板观察时间长了会感觉眼花。空PCB如图9所示。作者在电路板上作了很多引脚功能和连接标注，对编程调试很有帮助。
图9 单片机电子钟空PCB板照片
购齐所有元器件，焊接好电路板，最终焊接完成的电子钟实物如图10所示。
到这里就可以进入编程调试阶段了，这个时钟程序的编写主要包括以下4个主要部分：
1．PS/2键盘通信
PS/2接口6只引脚中4只引脚是有效的，两只用于供电，只有2只引脚可以用来传输数据。PS／2通信协议是一种双向同步串行通信协议。通信的两端通过CLOCk（时钟脚）同步，并通过Data（数据脚）交换数据。任何一方如果想抑制另外一方通信时，只需要把Clock（时钟脚）拉到低电平。每一数据帧包含11～12个位，具体含义如表1所列。更多的PS/2说明可以参考网上的应用介绍。
表1?PS/2数据帧格式说明
1个起始位 总是逻辑0
8个数据位 低位在前
1个奇偶校验位 奇校验
1个停止位 总是逻辑1
1个应答位 仅用在主机对设备的通信中
表2?DS12C887时钟控制寄存器功能说明
