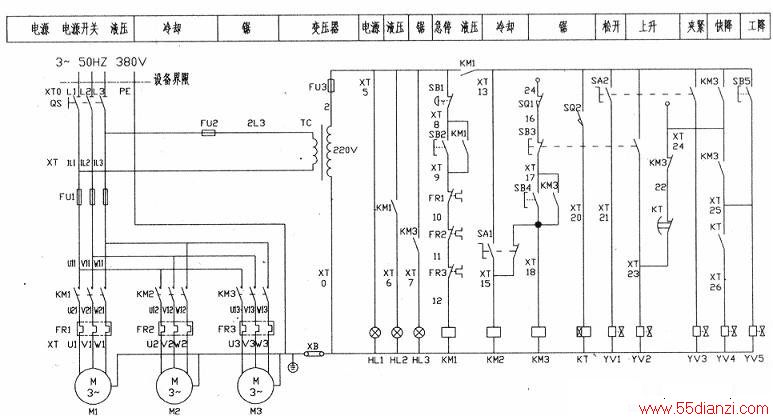

不能上电的原因有以下几方面：一是主电源跳闸；二是熔断器FU2或FU3熔断；三是热继电器FR1、FR2、FR3．过热保护；四是接触器KM1损坏；五是变压器lC烧毁。电气原理图见下图。观察故障现象，首先检查主电源，发现配电柜中的空气开关没有跳闸，用万用表测量电源电压正常。合上电源开关QS，电源指示灯亮，可排除变压器IC以及熔断器FU2、FU3的故障。按．下液压泵启动按钮，液压指示灯亮，证明接触器KM1线圈已得电吸合，但听不到液压泵启动的声音。按下上升、下降按钮，锯弓不动作，左右扳动转换开关SA2虎钳不动作。将SA2打在夹紧位置，按下主电机启动按钮，锯条不动作。将行程开关SQ1松开，再次按下主电机启动按钮，锯条动作，且有冷却液泵出。排除了热继电器过热保护、KM1辅助触点烧毁的原因，断电后，用万用表欧姆挡测量熔断器FU1、FU2、FU3正常，测量KM1主触点及辅助触点正常，测量热继电器及其常闭触点正常，至此之前分析的原因被一一排除了。这是怎么回事呢，难道是液压泵坏了吗？想到这，笔者打开了机床的底座，发现液压泵的联轴节由于疲劳损毁裂成了两半，正是由于这个原因，使得整个机床的液压系统无法工作，从而丧失了锯弓的上升、下降和虎钳的夹紧、放松功能。
找到故障原因后，购买备件，备件到位后，配合机修更换了联轴节，机床恢复了使用。
该故障为机械故障，但其故障现象却表现为电气故障，在电气故障的主观判断的误导下，曾一度作出了液压泵电机故障的错误判断。通过这次维修，深刻认识到，作为一名电气维修人员，仅仅熟悉所负责设备的电气系统是不够的，还应掌握它们的机械结构，只有这样才能在工作中不出或者少出差错，从而提高工作效率。
