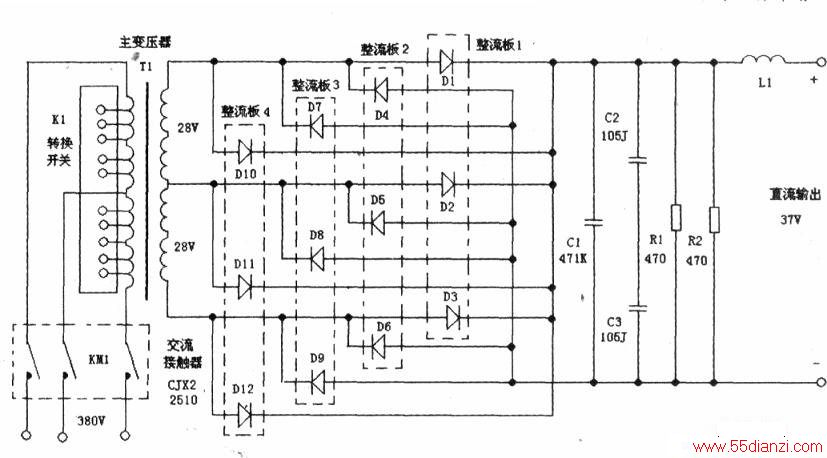

上海有龙NBC-270型二氧化碳气体保护电焊机，打开电源，按焊枪开关后，电源及工作指示灯亮，但输出电压低，焊接质量不好，其工作原理见附图。
打开电源，按焊枪开关，观察其面板上电压表比正常值(36V)有点低，旋转挡位开关K1，用表测输出电压，每挡之间都有变化，最大挡位输出不到30V，说明换挡开关K1基本正常。根据维修经验，判断是主变压器T1缺相，一般多是接触器KM内动臂接点氧化、打火打麻造成一相不通或接触点阻值变大所致。这时只要用三用表测交流接触器KM的下端，输出电压是否正常来判断，随后用三用表测交流接触器KM的下输出端，交流电压380V正常。，既然交流接触器KM正常，就只能怀疑是转换开关n接触不良了，因后级元件损坏的概率不大。更换转换开关K1比较麻烦，由于接线较多，为了防止接线处错，得把老开关的连接线一组一组的拆下，再一组一组的焊到新转换开关上，如果把转换开关K1上的连接线全部拆下后，再焊到新开关上，连接线焊接容易失误。把转换开关K1连接线全部接好试机，故障现象依旧。
看来故障判断有误，接着对主变压器T1的输出后级整流二极管、电阻R1、R2、电容C1、C2、C3元件进行检查，发现夹在输出两极，也就是整流板1与整流板2散热铝板之间的电容C1损坏，星阻值。用一同型号的电容换上后，故障排除。
